cad繪制住宅平面布置圖的時候，特別是對廚房區域的繪制時，需要使用到洗菜盆圖塊該怎么繪制洗菜盆平面圖呢？下面我們就來看看詳細的教程。

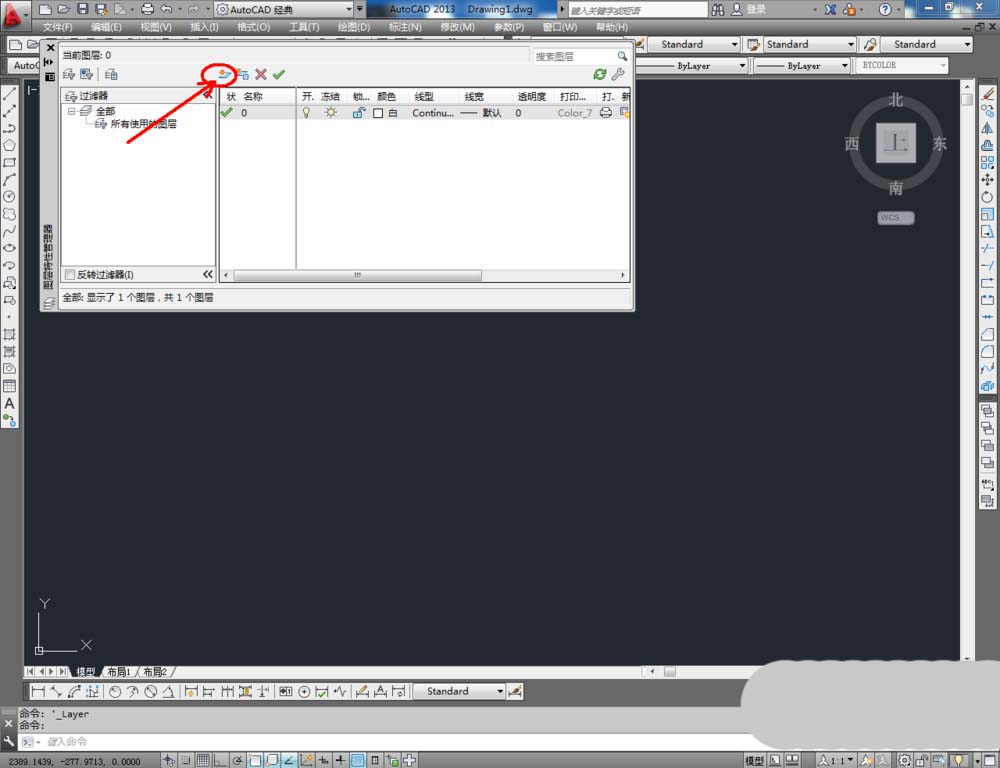

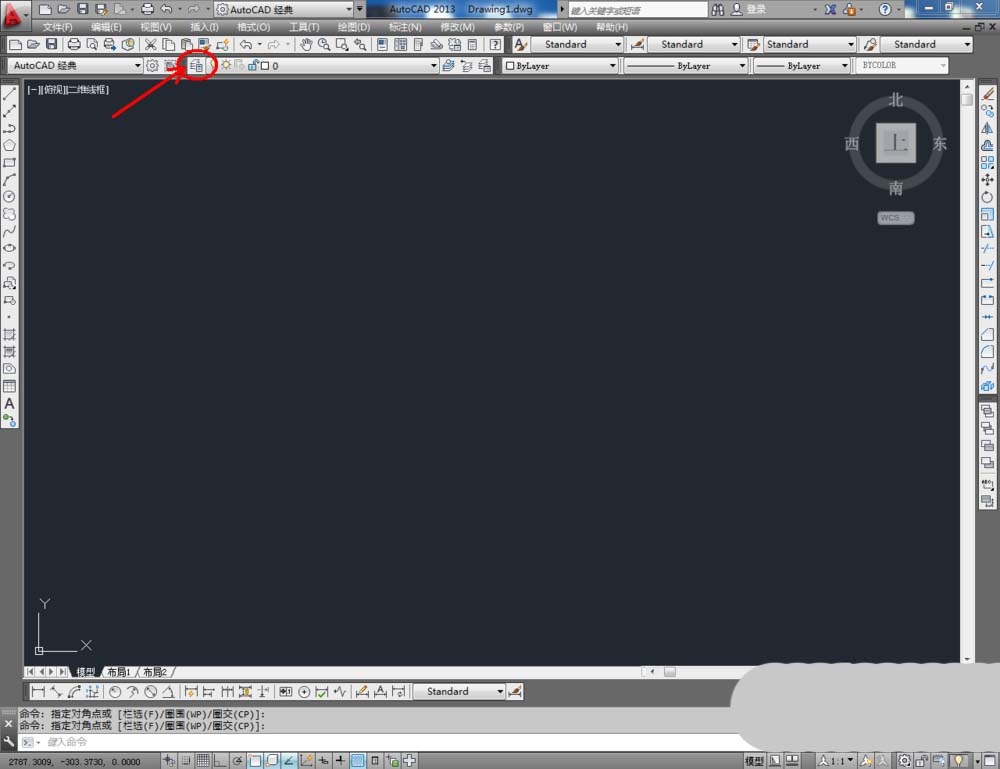

1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：洗菜盆。點擊色塊，按圖示設置一個圖層顏色，完成洗菜盆圖層的設置（如圖所示）；

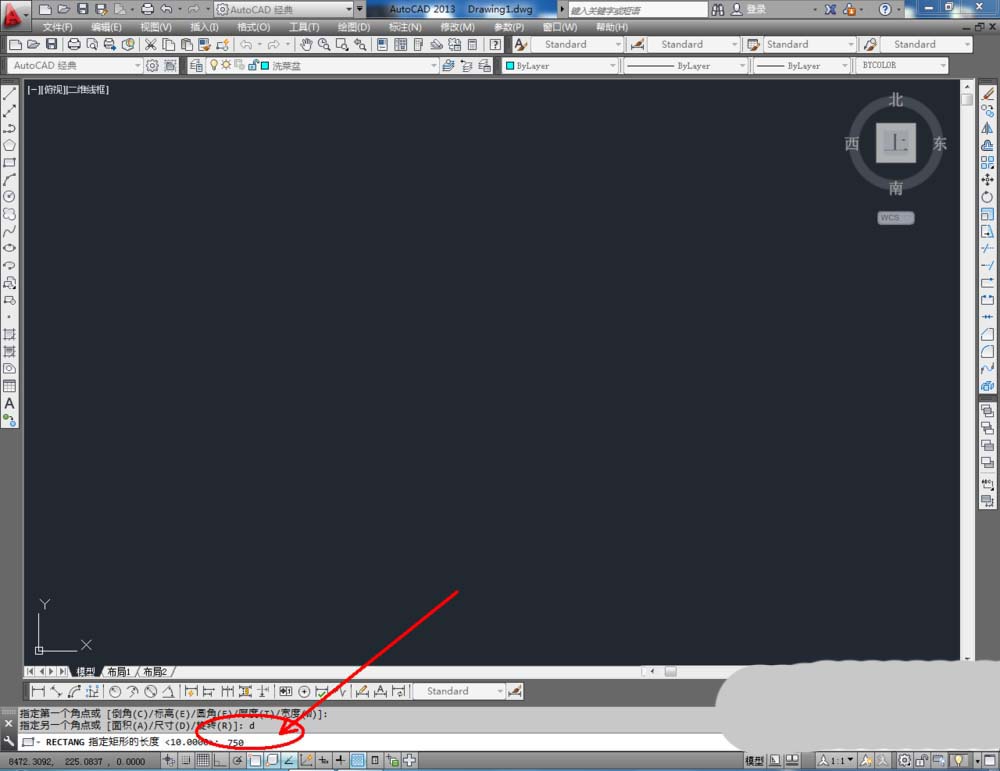

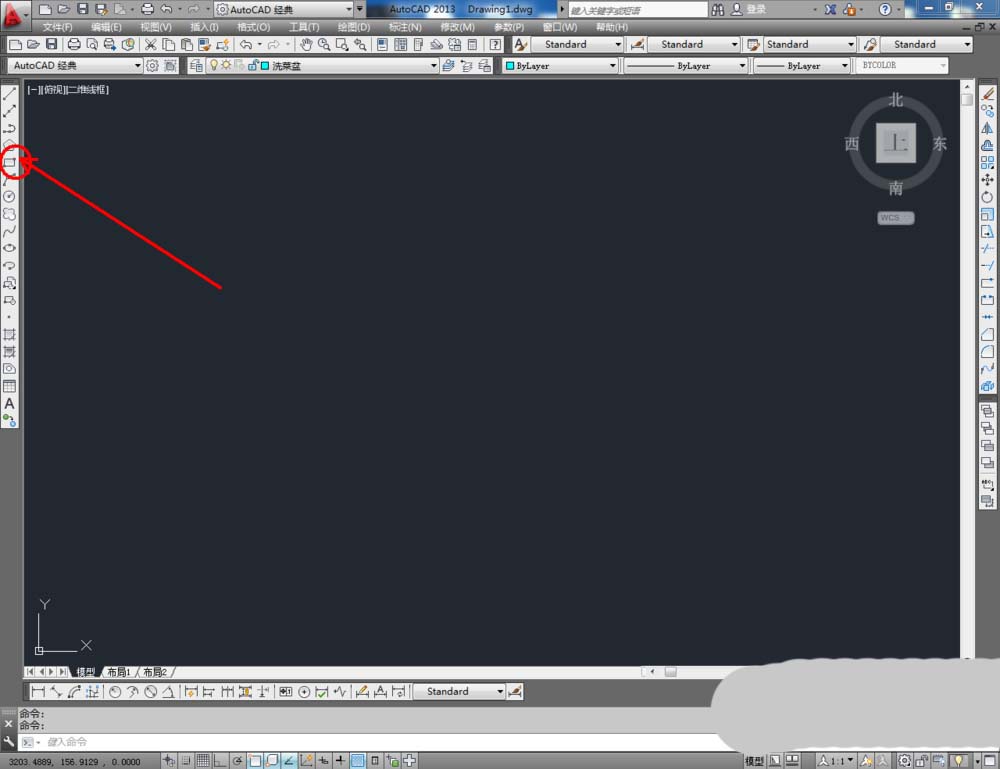

2、點擊【矩形工具】，按圖示在命令欄輸入：d并按下空格鍵，輸入長度數值：750并按下空格鍵，繼續輸入寬度數值：400并按下空格鍵，完成矩形圖案的繪制（如圖所示）；

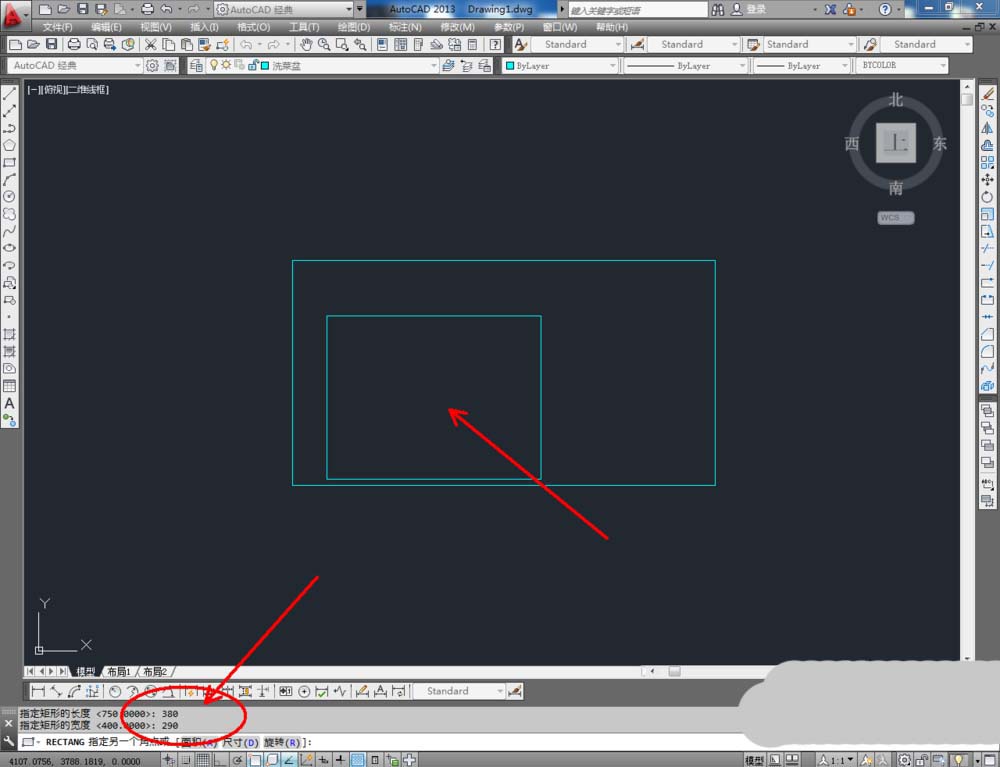

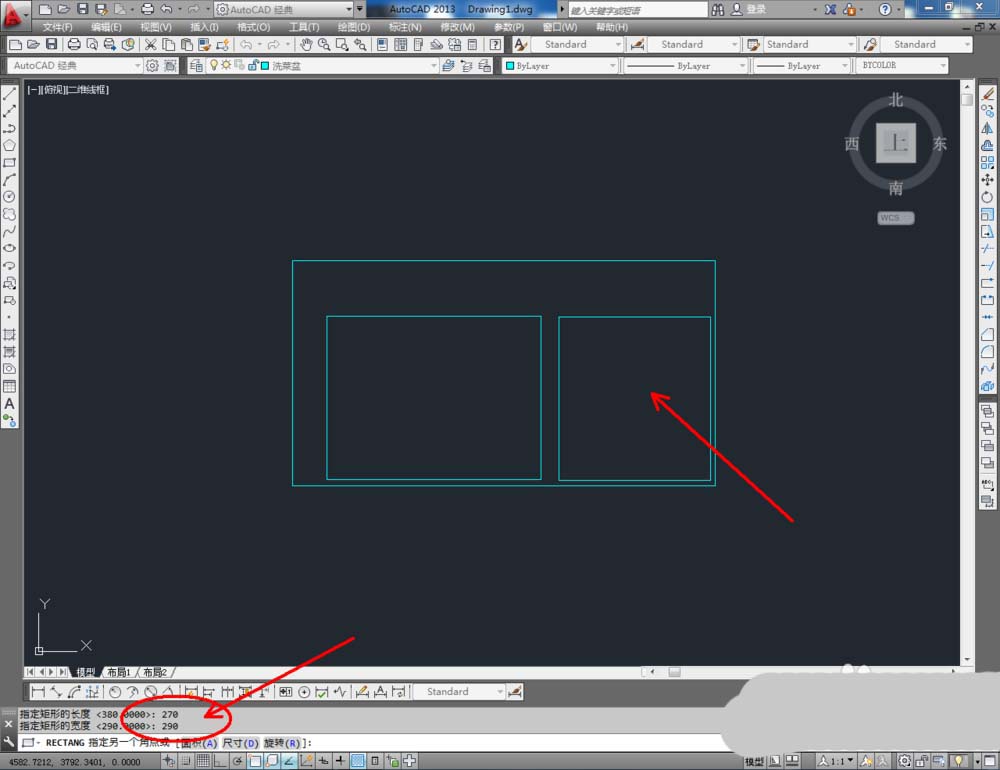

3、按照上述操作，繼續完成380*290mm和270*290mm兩個矩形圖案的繪制。完成后，按圖示調整好三個矩形方框之間的位置（如圖所示）；
