cad建筑制圖中，軸線是圖紙最基礎的參考線條，該怎么繪制完整軸網線條呢？下面我們就來看看詳細的教程。

一、繪制軸線

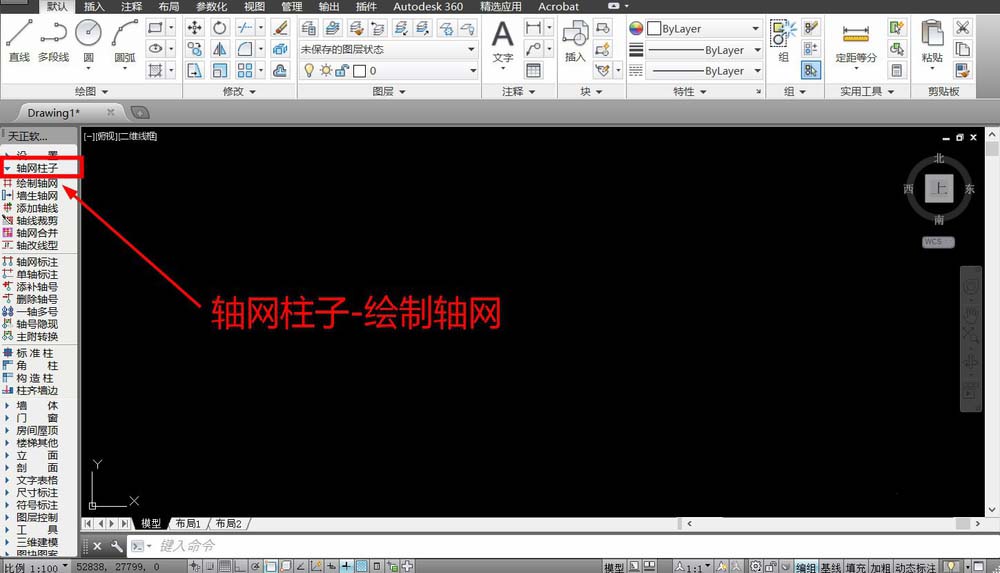

1、開啟CAD與天正建筑，在左側工具欄，點擊軸網柱子——繪制軸網。

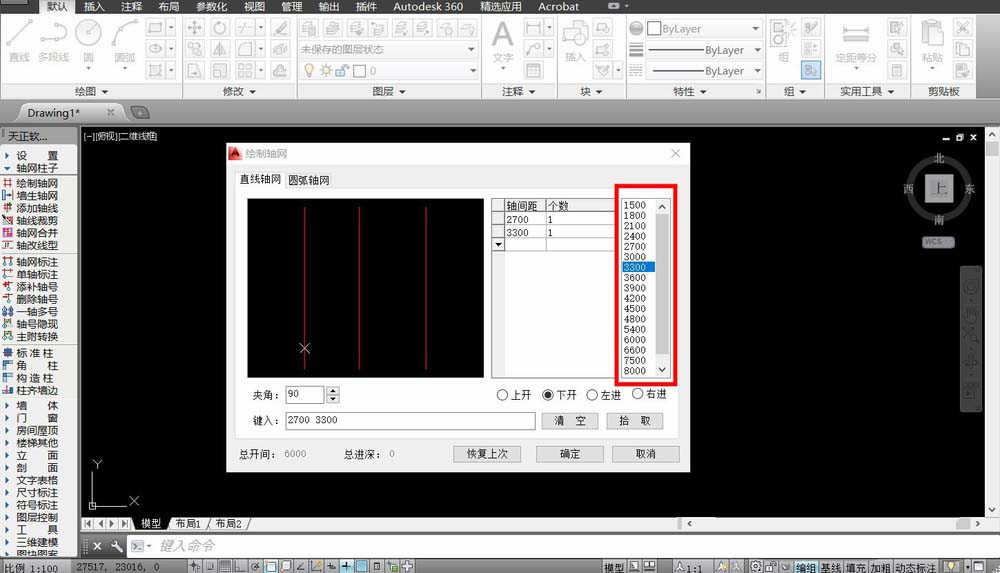

2、系統彈出軸網繪制窗口，點擊距離，設定軸線間距。

3、在輸入欄，也可以自由輸入軸線間距，每個尺寸用空格隔開。

4、選擇軸線為上開、下開、左近、右進，設置軸線的方向，左側瀏覽無誤后，點擊確定。

二、標注軸網

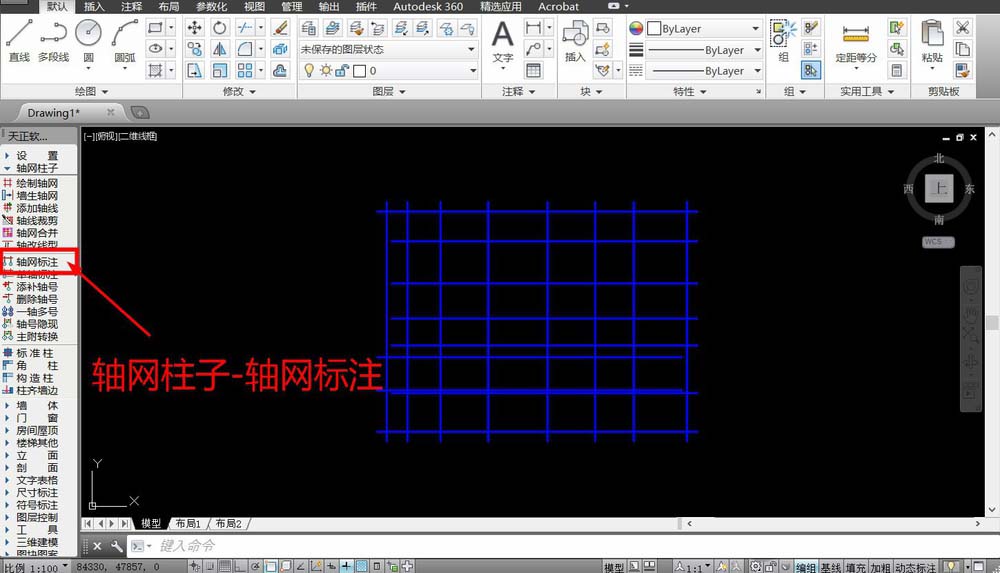

1、鼠標左鍵單擊合適位置，放置軸網。工具欄點擊軸網柱子——軸網標注。

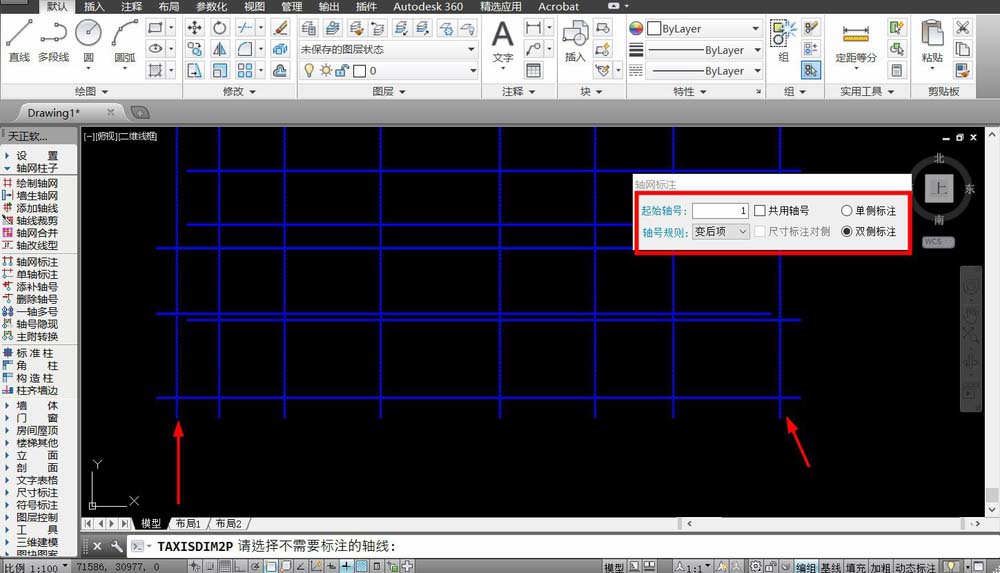

2、在彈出窗口，設置起始軸號等屬性，點擊起點軸線、終點軸線，選擇不需要標注的軸線，按下兩次空格鍵。

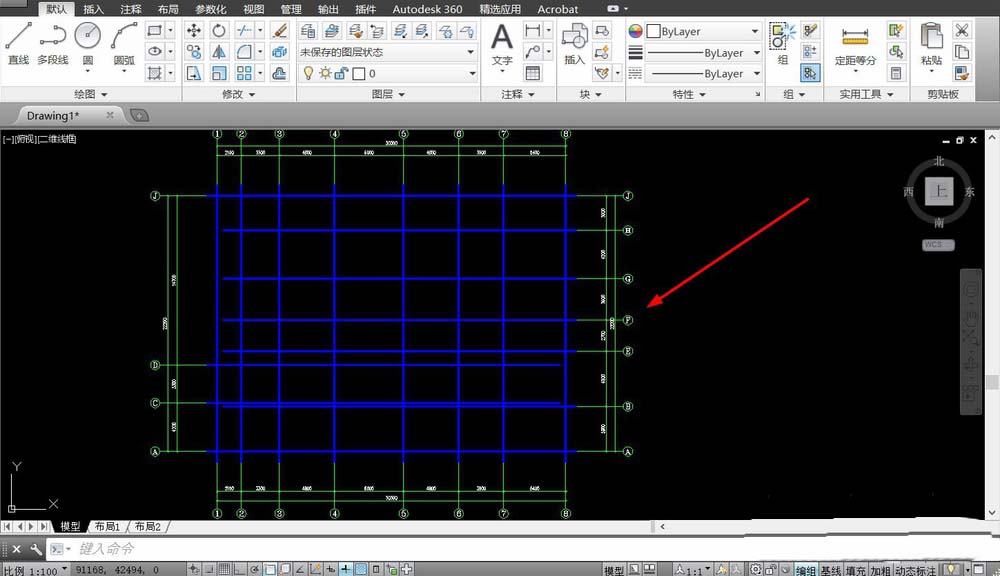

3、豎直軸線，從左到右，用阿拉伯數字標注。水平軸線，從下到上，用拉丁字母標注。

總結：

1，左側工具欄，點擊軸網柱子——繪制軸網。

2，在軸網窗口，設置軸線間距、方向，點擊確定。

3，鼠標左鍵單擊，放置軸網。

4，點擊軸網柱子——標注軸網。

5，設置起始軸號等屬性，點擊標注起點軸線、終點軸線。

6，點擊不需要標注的軸線，按下空格鍵，再次按下空格鍵。

7，將軸網的不同方向分別標注，完成繪制。

以上就是cad繪制軸線的教程，希望大家喜歡，請繼續關注武林網。
