cad圖紙切換尺寸標注比例是很常用的操作，CAD有自帶的調整方式，不過天正的功能更為便利，下面我們就來看看cad調整標注比例，以及自定義標注比例的方法。

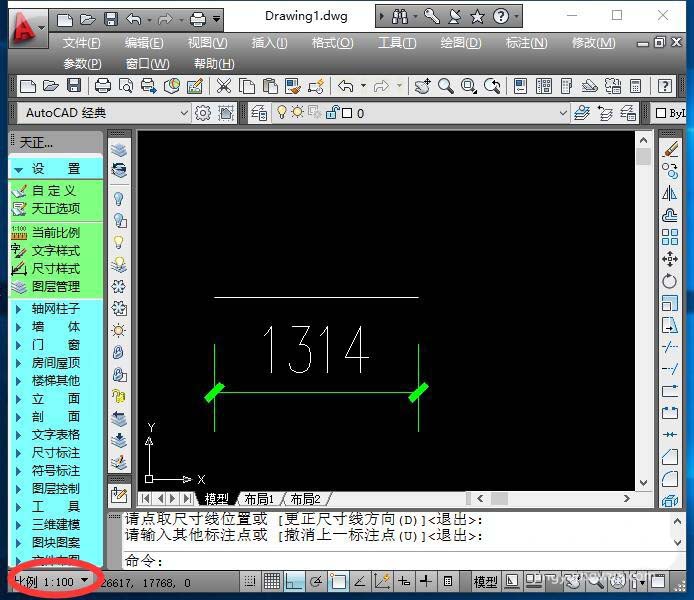

1、首先以CAD默認比例繪制一段直線，用天正的尺寸標注功能標注尺寸，界面左下角可見當前繪圖比例為1:100。

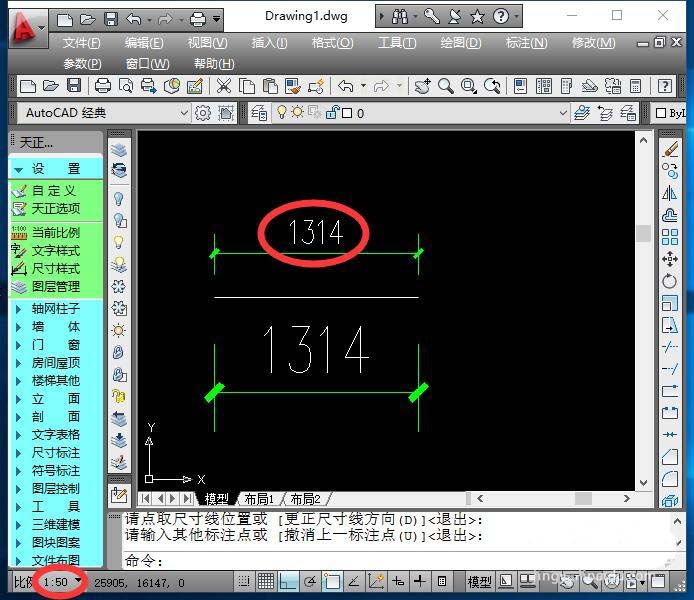

2、若想切換當前所標注尺寸的標注比例，先選中所標尺寸，再在左下角標注樣式中選擇其他標注比例，例如1:50。

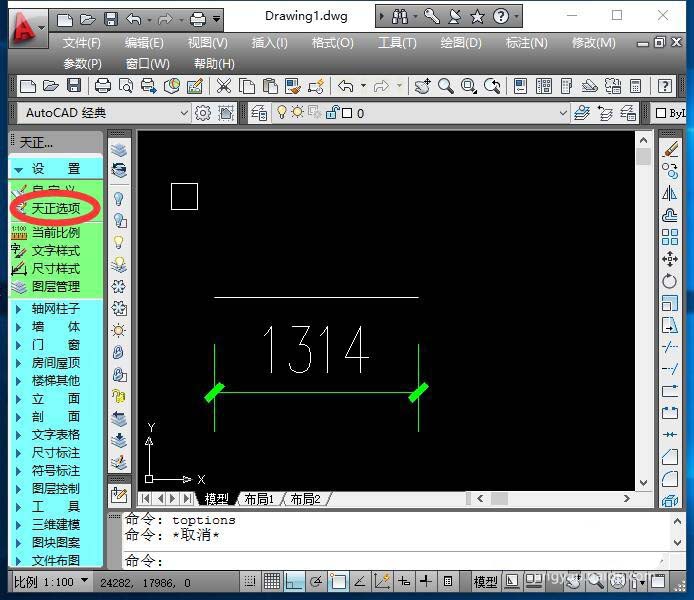

3、另外一種方式，則是在天正的主菜單“設置”下拉菜單中，點擊“天正選項”菜單欄。

4、在“天正選項”菜單欄彈出的對話框中，在“當前比例”下拉列表中選擇其他比例，如1:50。

5、但這只能修改當前比例，無法修改已標注的尺寸。但修改當前標注比例后，則可繼續新標注一個尺寸標注，如圖，新標的標注比例已經被修改。

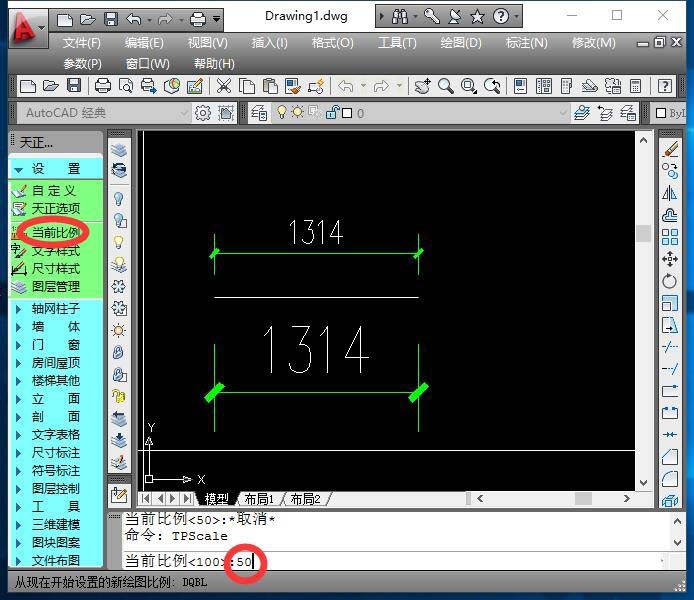

6、還有另外一種方式，即在天正主菜單“設置”下拉菜單中，選擇“當前比例”，可在下面的命令欄中輸入要修改的比例樣式，如1:50。

7、以上說的都是調整尺寸標注比例，但都是有一些常規的默認比例，如果希望按非常高比例標注，則只能在在天正主菜單“設置”下拉菜單中，選擇“當前比例”，在下面的命令欄中輸入要修改的比例樣式，如1:70。

好了。到此cad調標注比例就結束了 ，希望大家喜歡，請繼續關注武林網。
