在工程制圖中，有時會用到熱力管道的圖示，該怎么繪制呢？下面我們就來看看cad繪制熱力管道平面圖的教程。

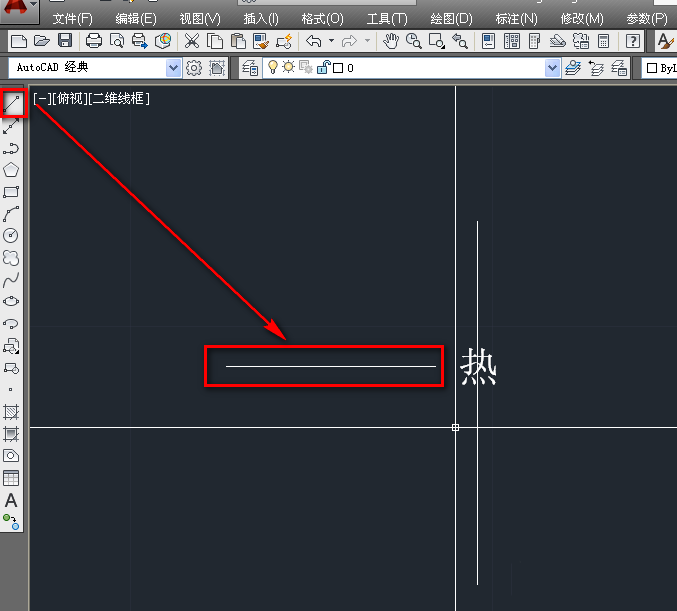

1、打開cad，使用直線工具，先繪制一條豎直的輔助線，如下圖。

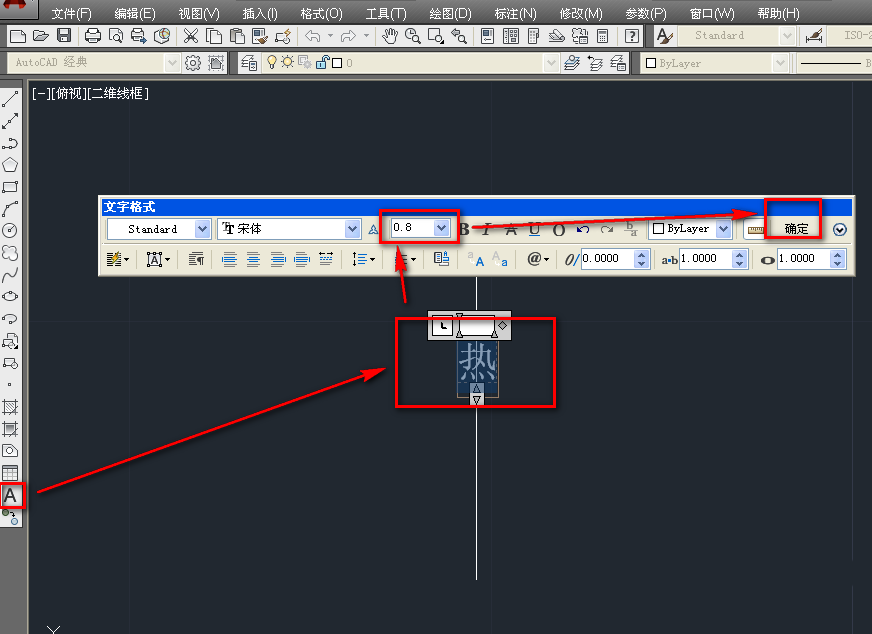

2、使用文字工具，在輔助線的位置輸入熱字，調整大小，如下圖。

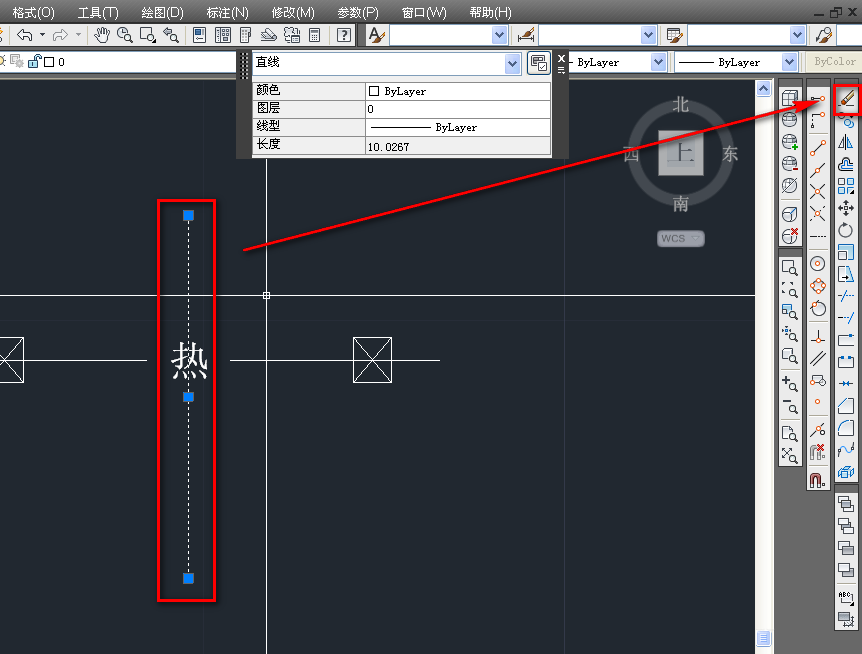

3、使用直線工具，在輔助線的左側繪制一條橫線，如下圖。

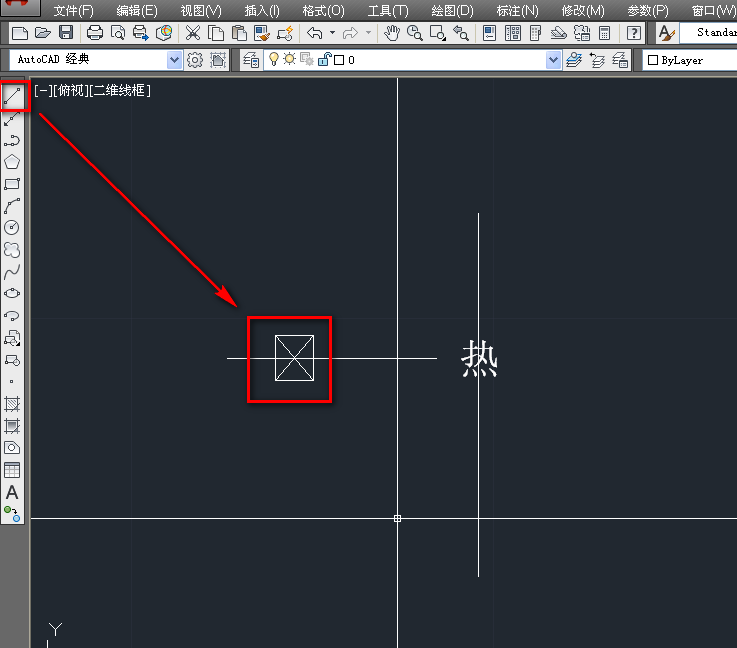

4、使用矩形工具在橫線上繪制一個矩形，如下圖。

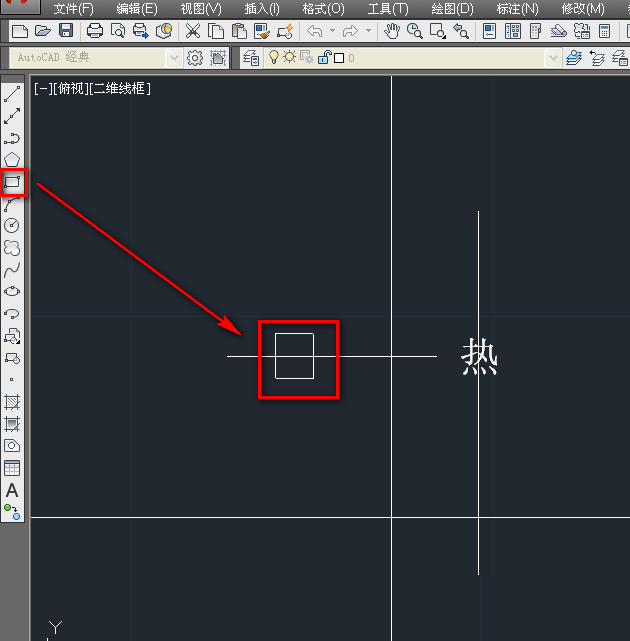

5、使用直線工具，連接矩形的對角線，如下圖。

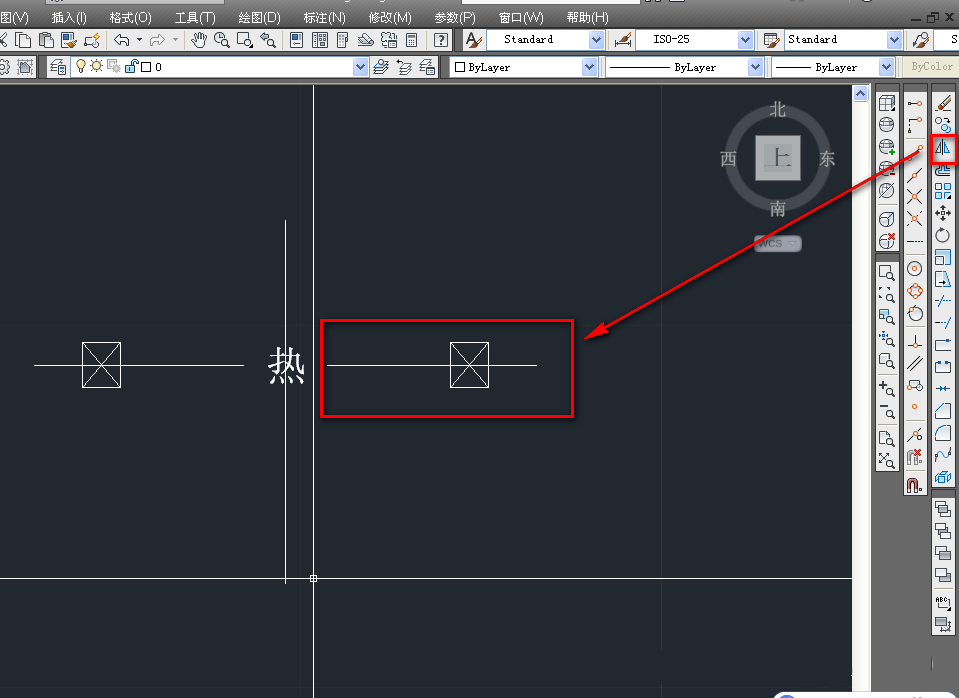

6、使用鏡像工具，將輔助線左側的圖形鏡像到右側，如下圖。

7、刪除輔助線，如下圖。

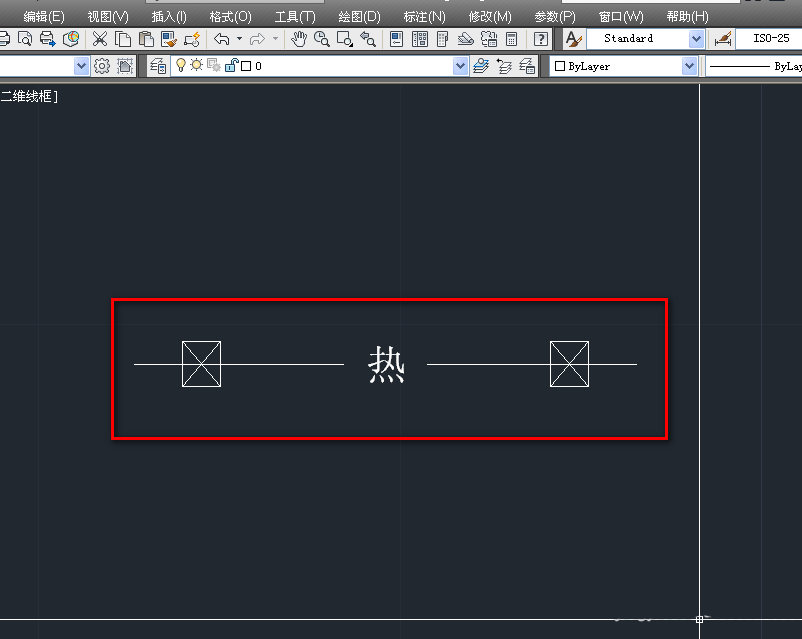

8、確定后就是我們需要的熱力管道的圖示，如下圖。

以上就是CAD管道平面圖的畫法，希望大家喜歡，請繼續關注武林網。
