在做電腦布局或者接線示意的時候，使用一些簡單的示意圖有助于理解，該怎么繪制這個平面圖呢？下面我們就來看看詳細的教程。

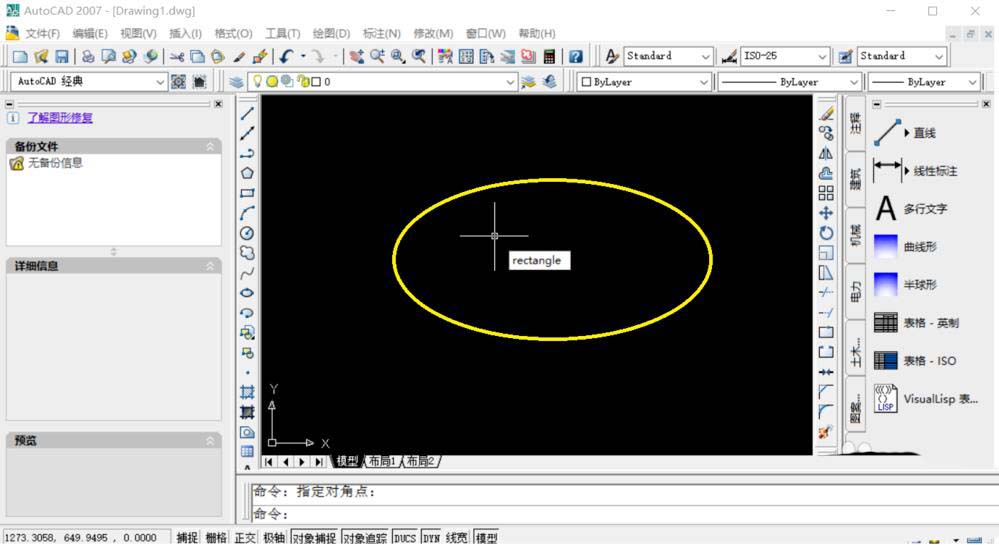

1、打開Auto CAD2007，使用rectangle命令繪制一個矩形做電腦顯示器示意。

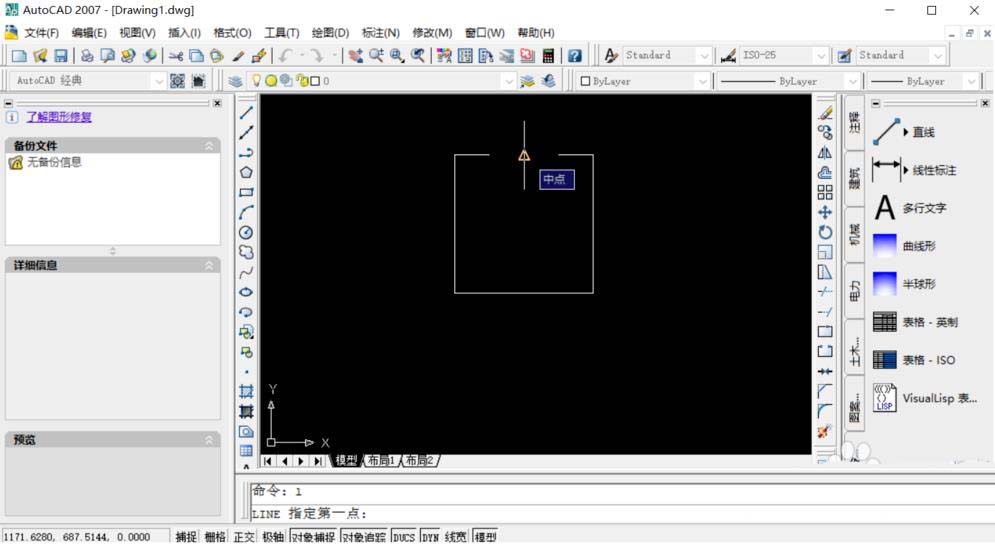

2、使用line命令，通過捕獲矩形邊界中點，繪制一條垂直直線，用于后面的鏡像操作。

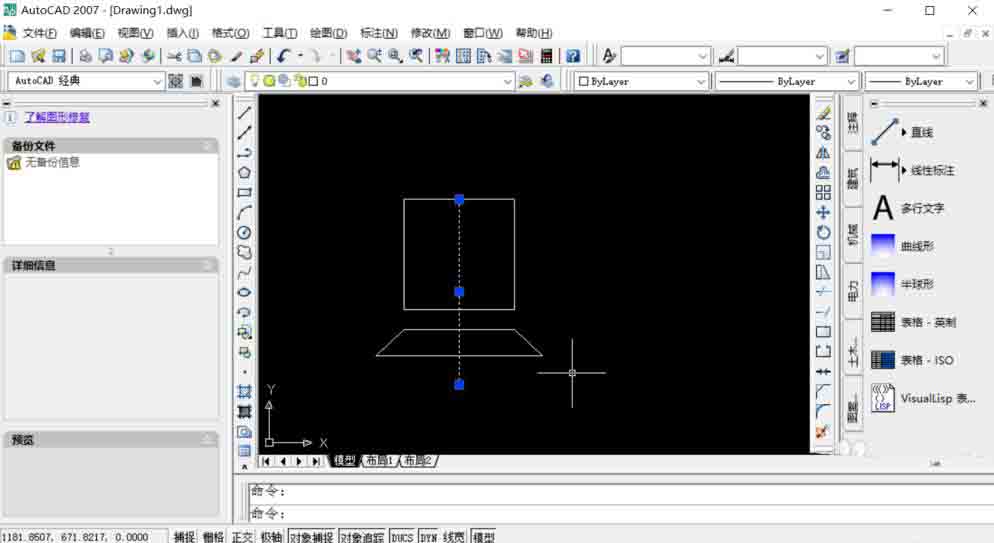

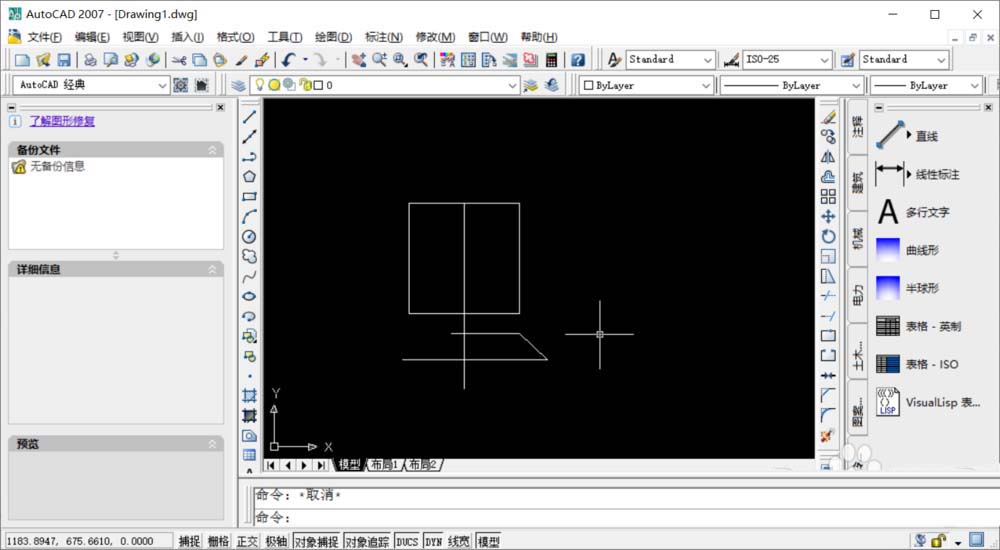

3、在矩形下面繪制半邊梯形，左側超出中線，后面會剪掉，用來鏡像做鍵盤示意。

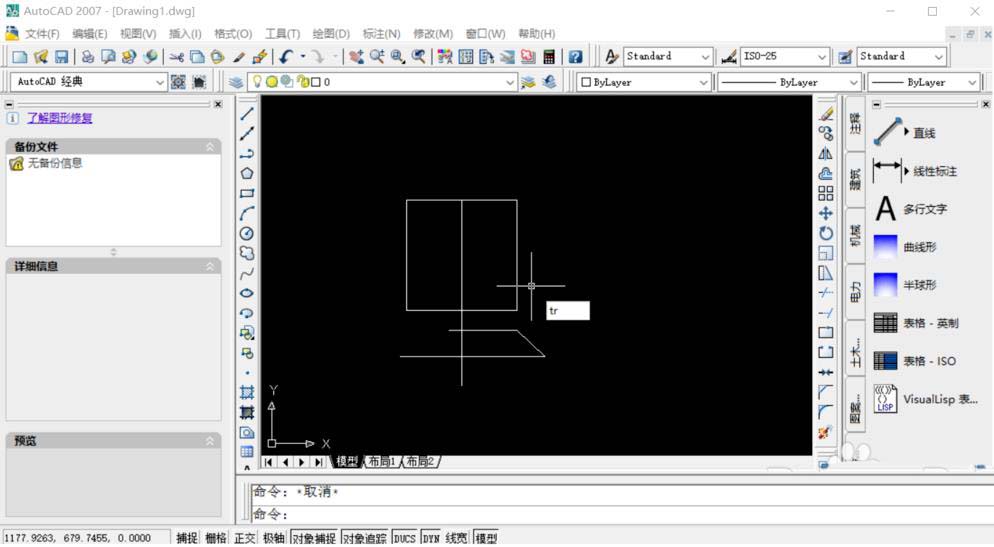

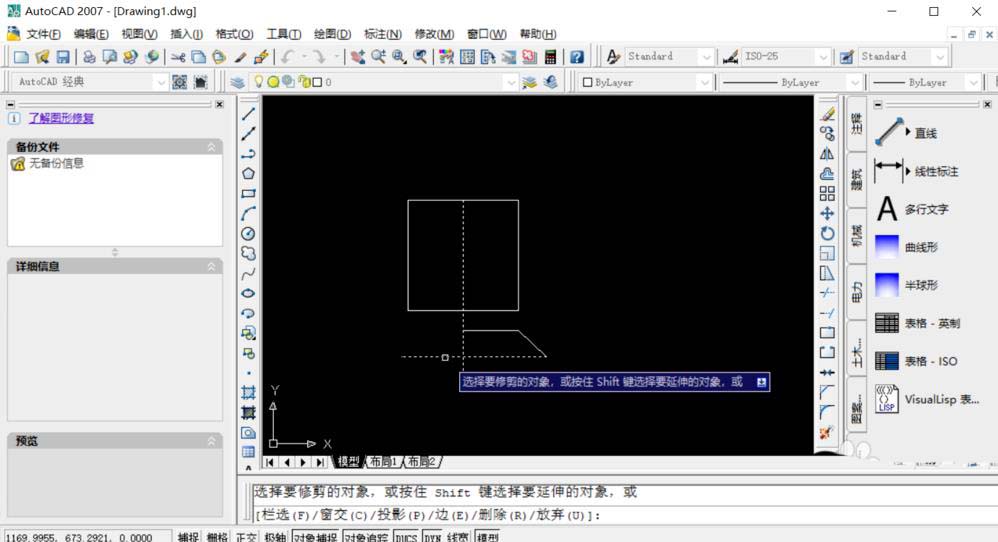

4、使用tr命令，將梯形左側多余部分切掉。

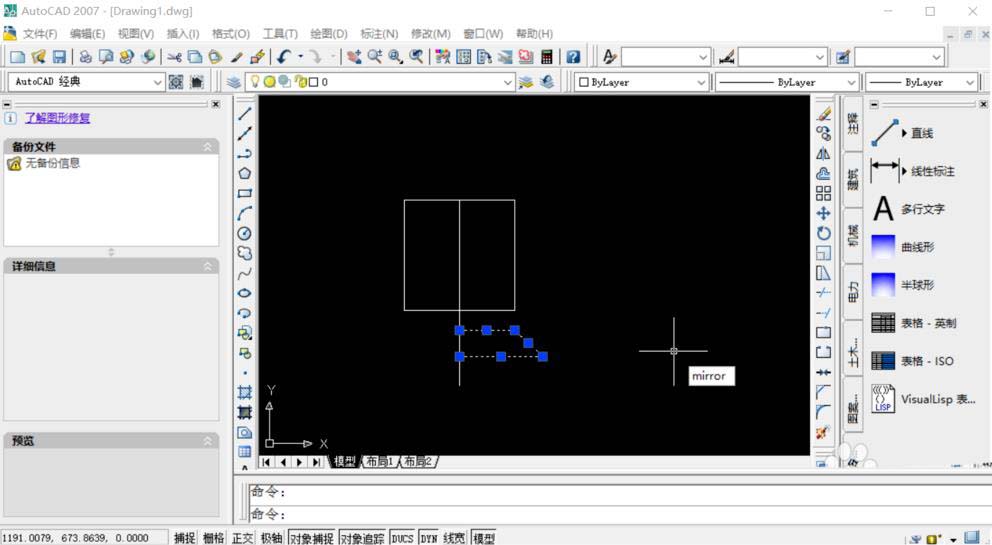

5、選擇剛剛繪制的半邊梯形，使用mirror命令，有中線部分鏡像出一個完整的梯形，由此一個顯示器+一個鍵盤的簡易電腦示意圖生成了。

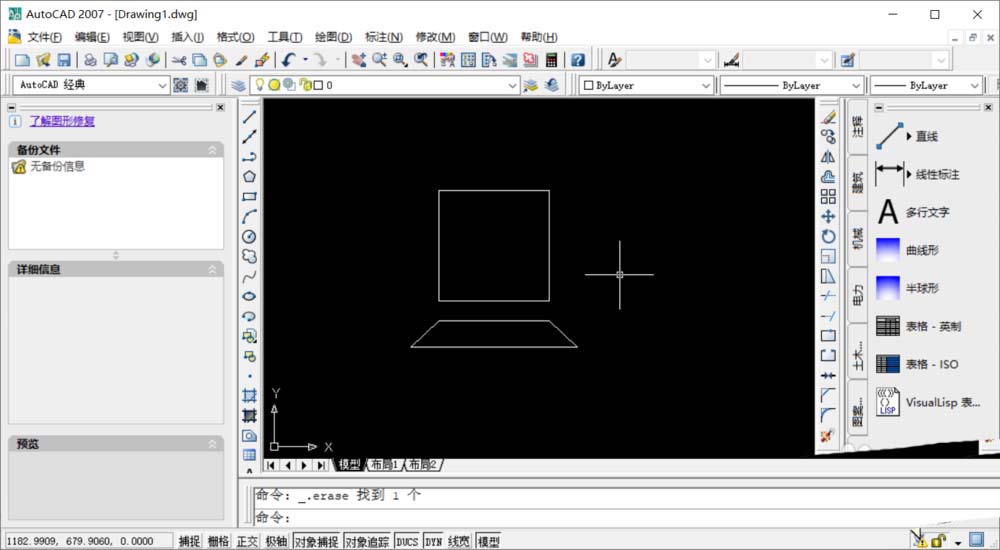

6、刪除中間線，顯示器+鍵盤示意圖如下。

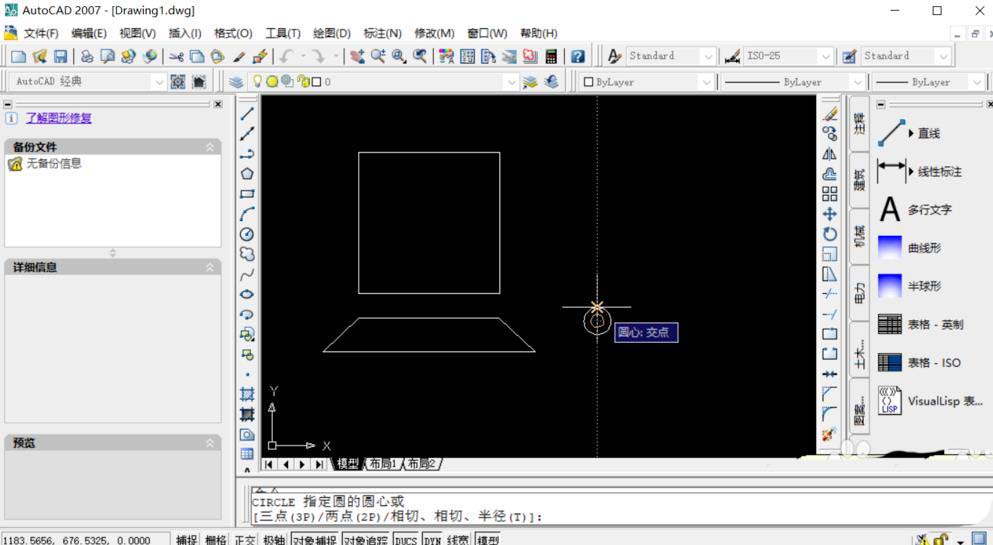

7、接下來在右側繪制一個“路由器”示意圖，線繪制一個圓，然后從圓上下側各繪制一條切線，最后鏡像，刪除多余部分。

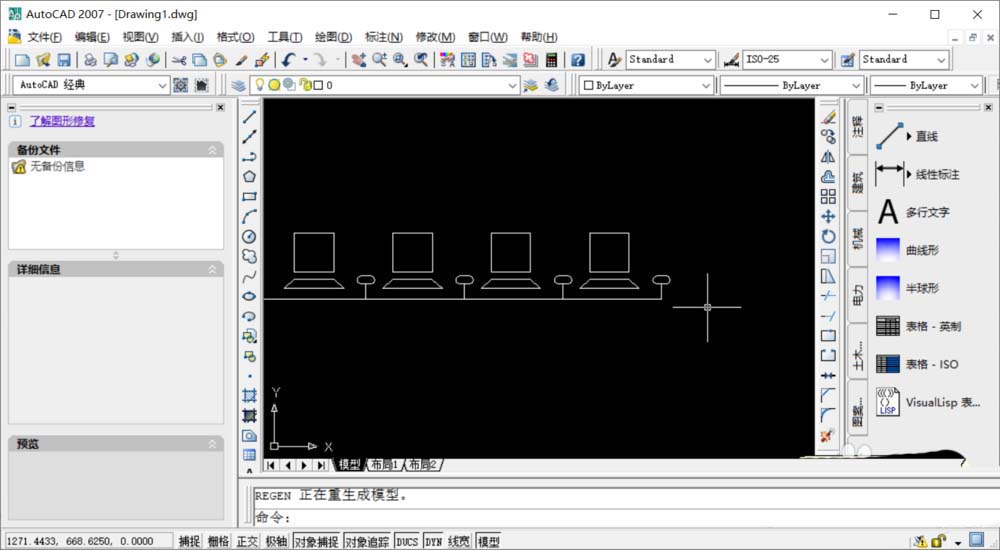

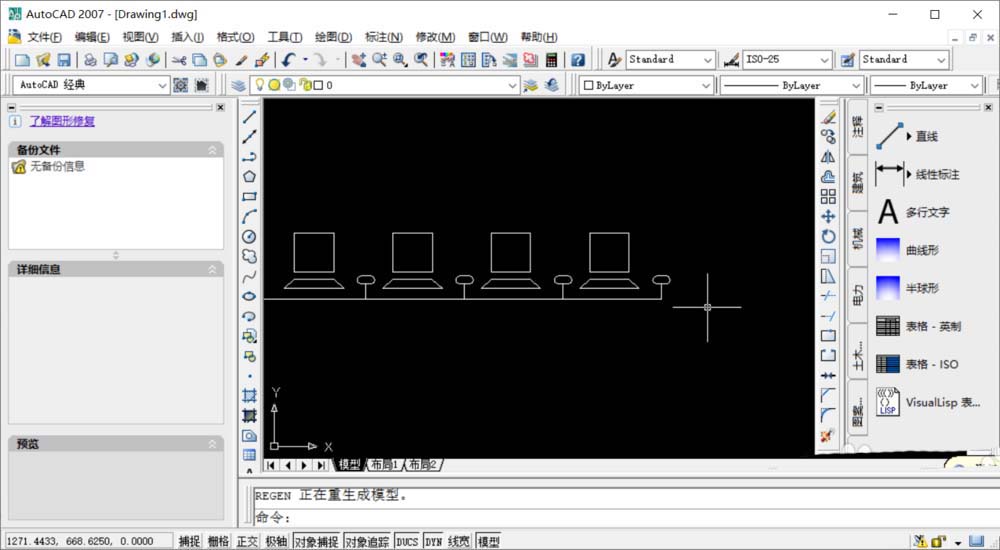

8、增加“網線”，多陣列幾個“電腦”示意圖，整體效果如下。

以上就是cad電腦的繪制方法，希望大家喜歡，請繼續關注武林網。
