AutoCAD是一款比較流行的繪圖工具，用于二維繪圖、詳細繪制、設計文檔和基本三維設計，它擁有多文檔設計環境，即便是非專業的計算機人員也能夠很快地學會使用。

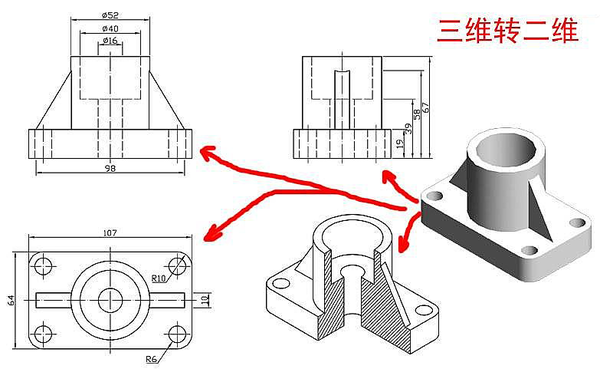

　　那么如何使用它來將三維模型投影到二維平面呢？今天就跟著小編一起來學習一下吧。

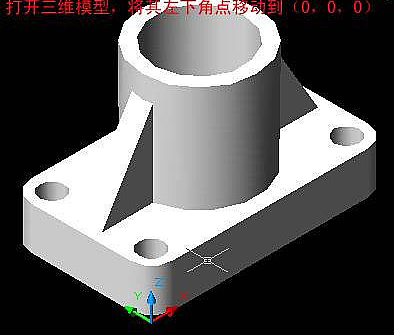

　　第一步，打開三維模型，然后將其左下角點移動到(0,0,0)。

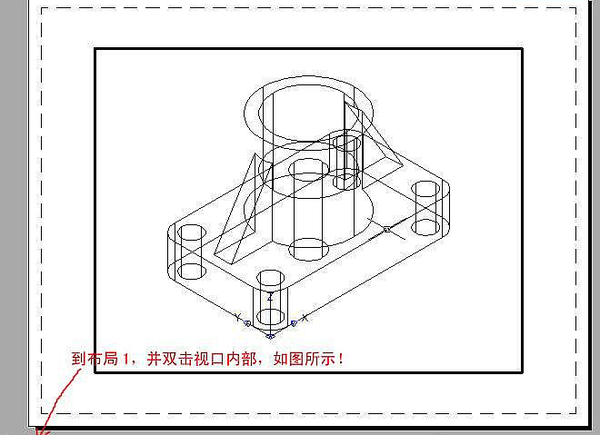

　　第二步，找到頁面下方的【布局1】，然后雙擊視圖內部。

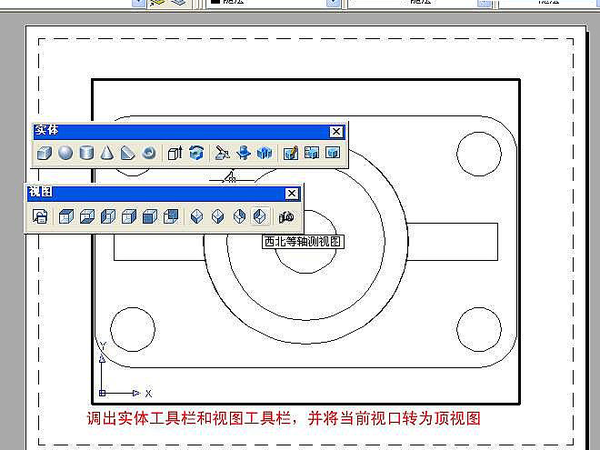

　　第三步，調出實體工具欄和視圖工具欄，然后將當前的視口轉為頂視圖。

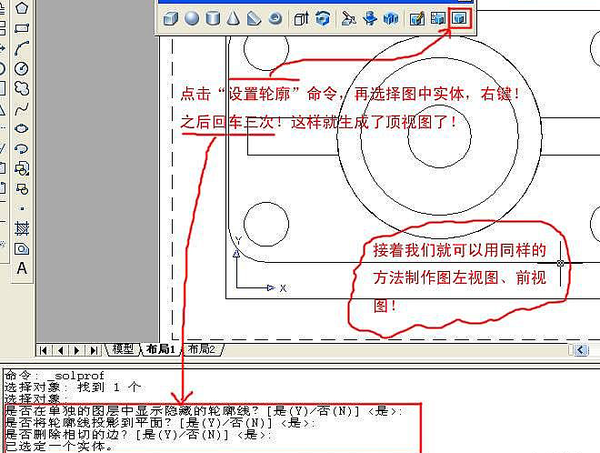

　　第四步，點擊工具欄中的【設置輪廓】命令，再選擇圖中實體，然后右鍵。之后回車三次，【是否在單獨的圖層中顯示隱藏的輪廓線？是

　　是否將輪廓線投影到平面？是

　　是否刪除相切的邊？是

　　】這樣就能夠生成頂視圖了。

　　接下來我們就可以用同樣的方法來制作圖左視圖、前視圖了。

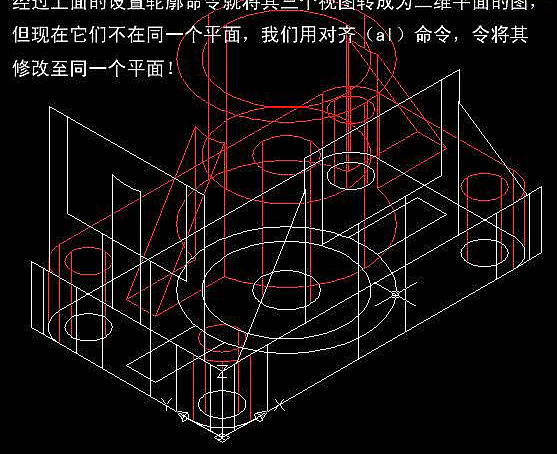

　　經過上面的設置以后，輪廓命令就將其三個視圖轉為二維平面的圖了，但是現在它們不在同一個平面上，我們用命令，令將其修改到同一個平面!

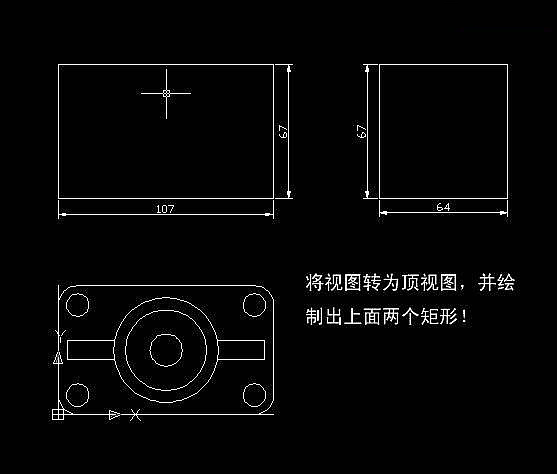

　　第五步，將視圖轉為頂視圖，并繪制出上面的兩個矩形。

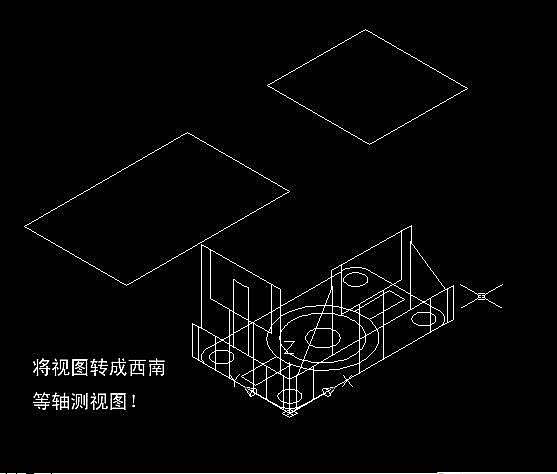

　　第六步，將視圖轉成西南等軸測視圖。

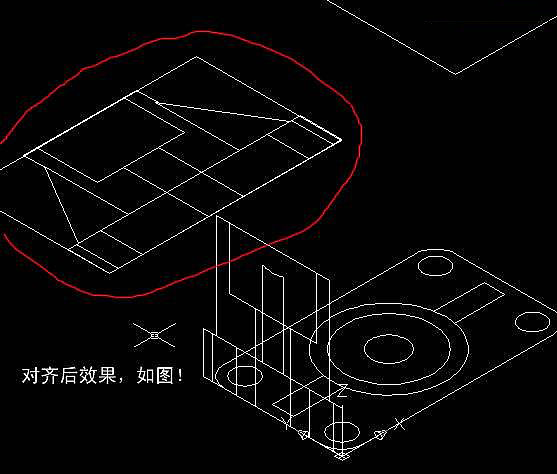

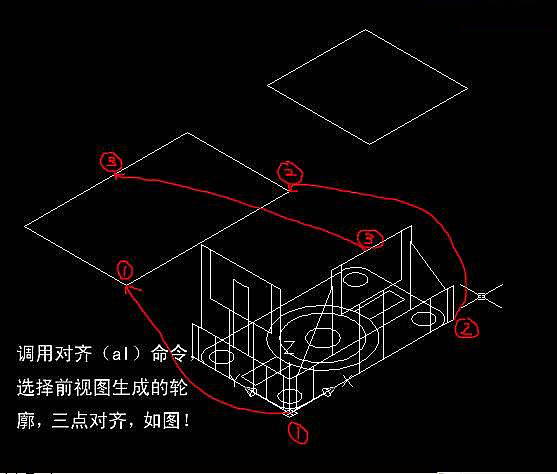

　　第七步，調用對齊命令，選擇前視圖生成的輪廓，然后三點對齊。

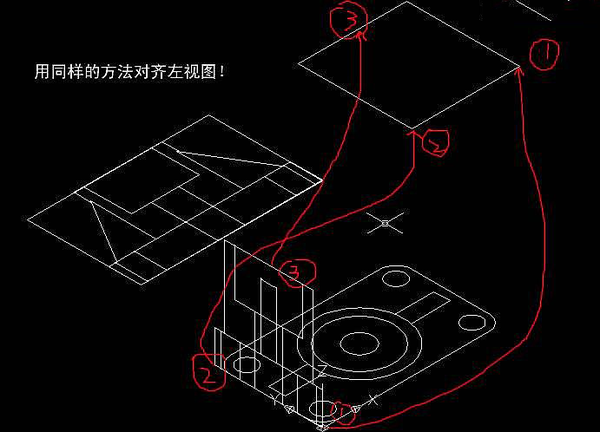

　　第八步，然后用同樣的方法，對齊左視圖。

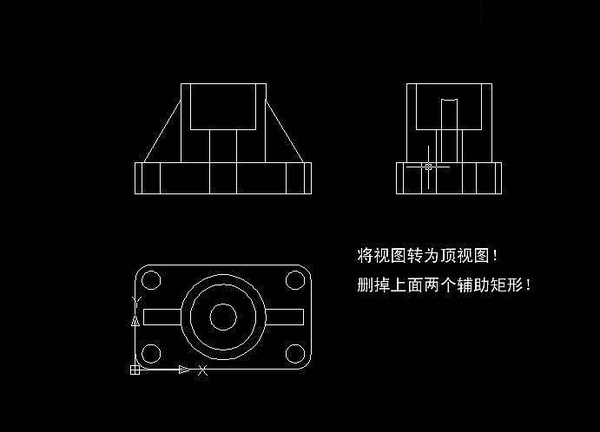

　　第九步，將視圖轉為頂視圖。然后刪掉上面兩個輔助的矩形。

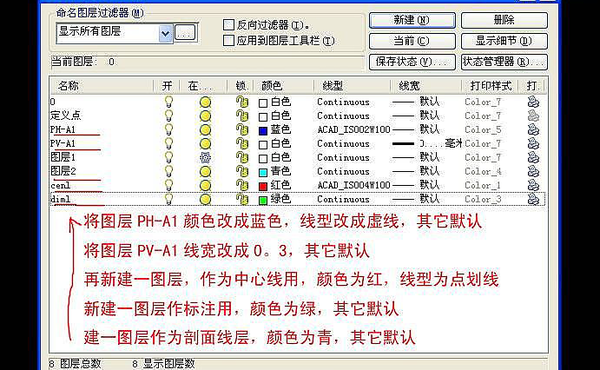

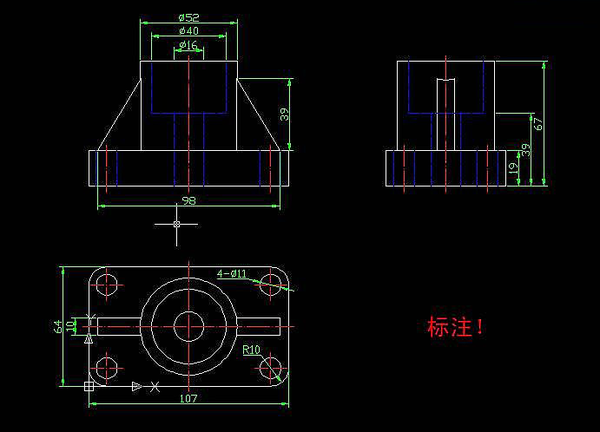

　　第十步，然后將圖層PH-A1的顏色改為藍色，線型改成虛線，其他默認。將圖層PH-A1的線寬改成0。3，其他默認。再新建一圖層，作為中心線用，顏色為紅，線型為點劃線，新建一圖層作標注用，顏色為綠，其他默認。建一圖層作為剖面線層，顏色為青，其他默認。

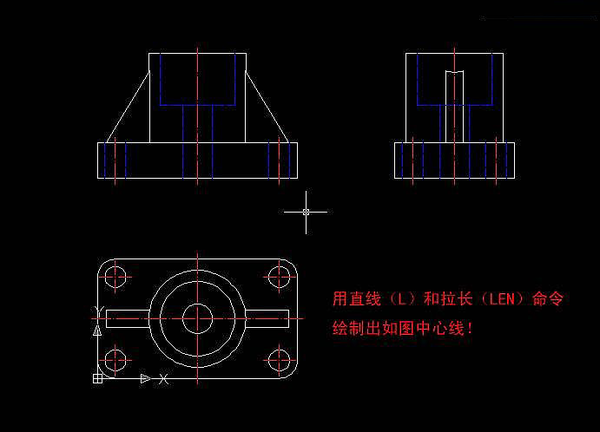

　　第十一步，用直線(L)和拉長(LEN)命令，繪制出中心線。

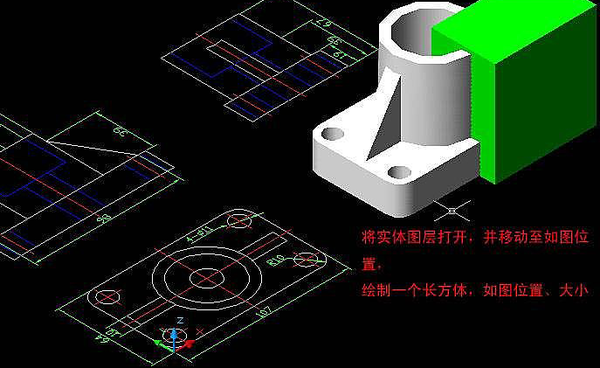

　　第十二步，將實體圖層打開，并移動至相應的位置。繪制一個長方體。

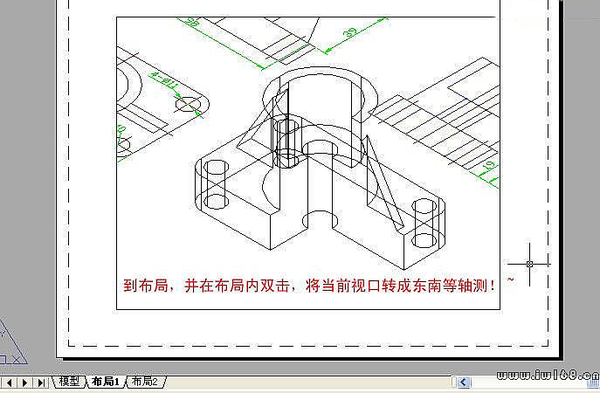

　　第十三步，回到布局，并在布局內雙擊，將當前視口轉成東南等軸測。

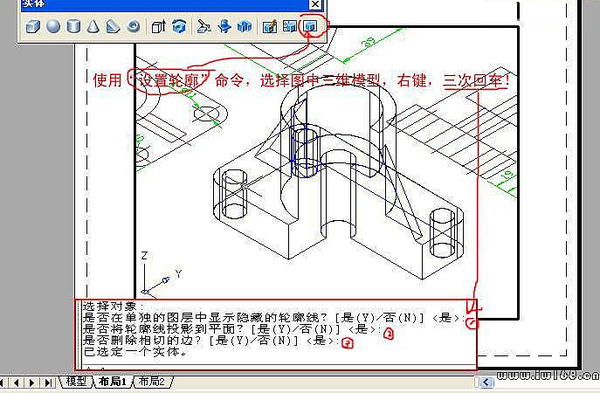

　　第十四步，使用“設置輪廓”命令，選擇圖中的三維模型，然后右鍵，最后三次回車。

　　【是否在單獨的圖層中顯示隱藏的輪廓線？是

　　是否將輪廓線投影到平面？是

　　是夠刪除相切的邊？是】

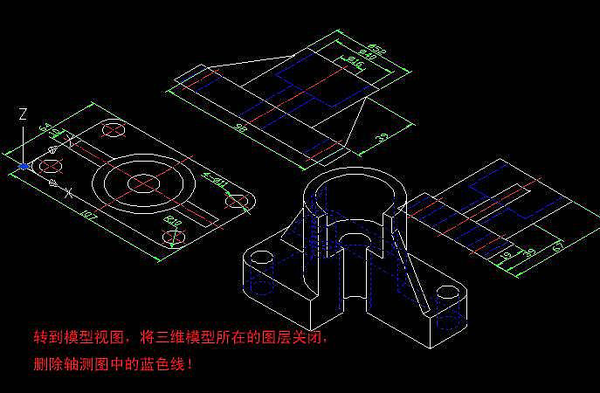

　　第十五步，轉到模型視圖，將三維模型所在的圖層關閉，刪除軸測圖中的藍色線。

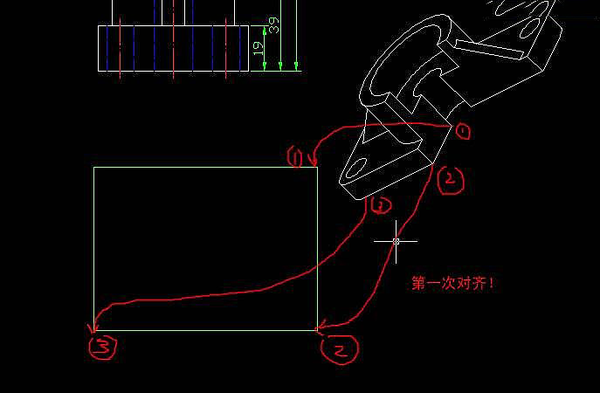

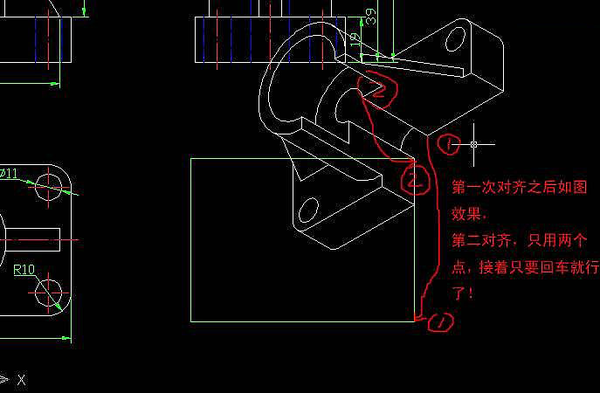

　　第十六步。將視圖轉為頂視圖，并繪制矩形(大小隨便)，調用對齊(AL)命令，將圖翻轉過來(這次對齊要分兩步)。

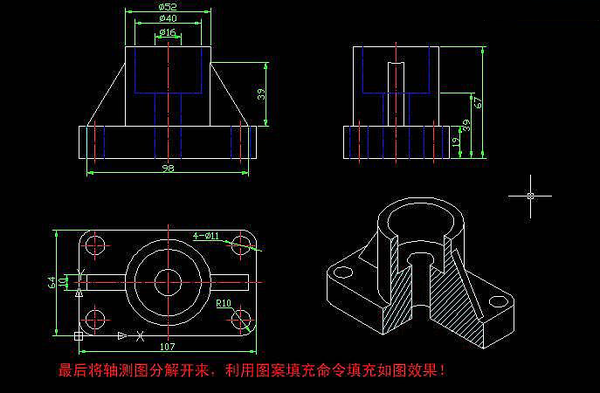

　　第十七步，最后將軸測圖分解開來，利用圖案填充命令。

　　以上呢就是小編為大家總結的關于使用AutoCAD將三維模型投影到二維平面上的方法了，如果你也有這個工作上的需求的話，不妨跟著本文將方法學到手吧。
