在AutoCAD繪圖過程中，經常需要在剖視圖或斷面圖中繪制斜剖線等形式的剖視符號，但剖視圖內可能會有文字內容，需要將文字部位的剖面線鏤空，該怎么實現呢？本文以內部含有文字的圖示形狀為例，介紹在AutoCAD中繪制斜剖線且保持文字鏤空的方法，詳細請看下文介紹。

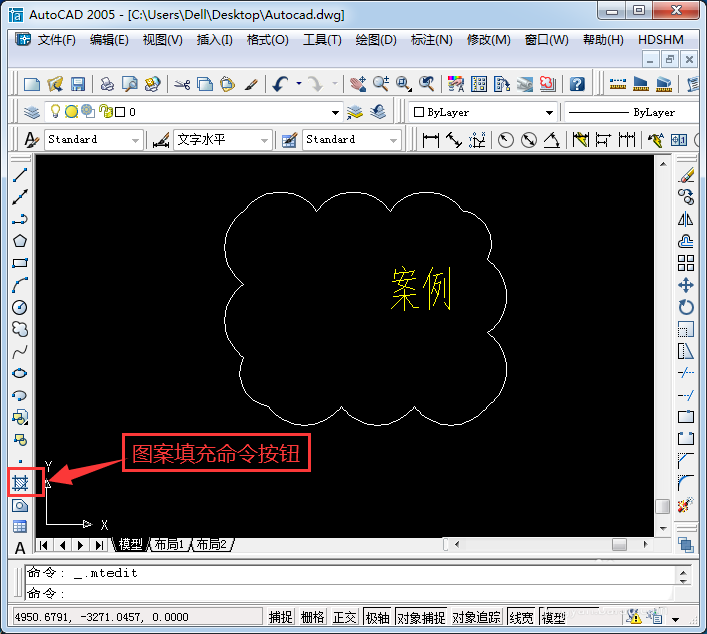

點擊圖案填充命令按鈕

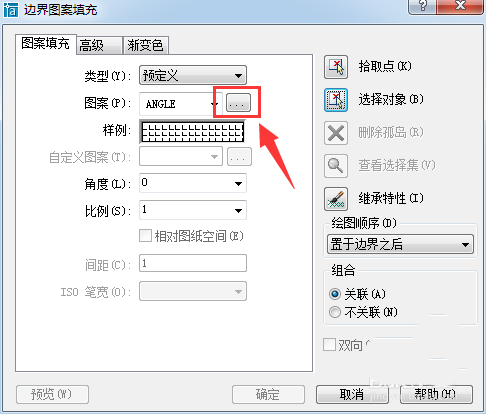

彈出邊界圖案填充對話框，點擊圖示按鈕

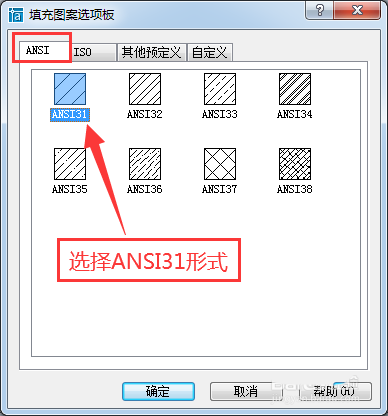

彈出填充圖案選項板對話框，選擇ANSI31形式的填充圖案，點擊確定

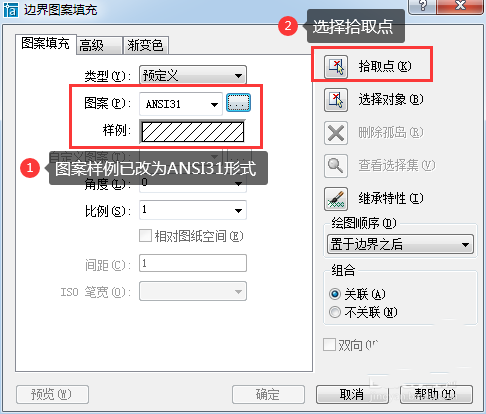

圖案樣例已改為ANSI31形式，點擊拾取點按鈕

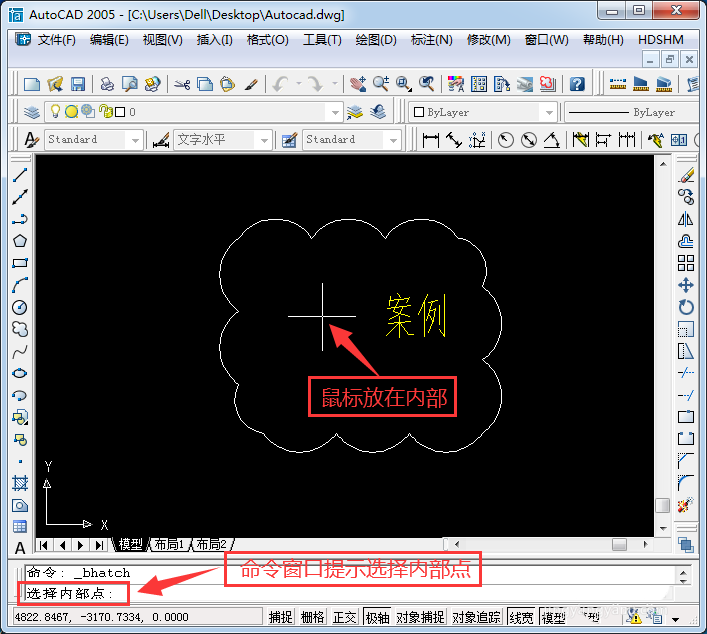

命令窗口提示選擇內部點，移動鼠標到圖案內部，單擊左鍵

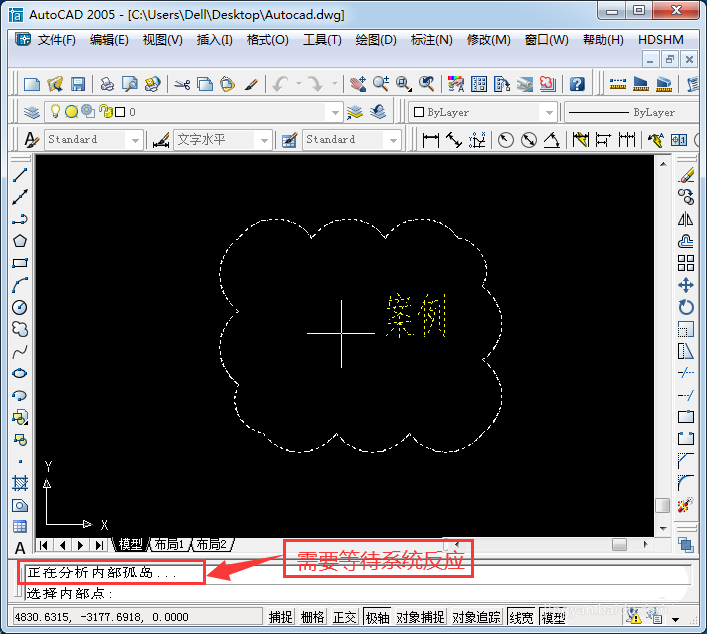

命令窗口提示正在分析內部孤島，稍等待后回車

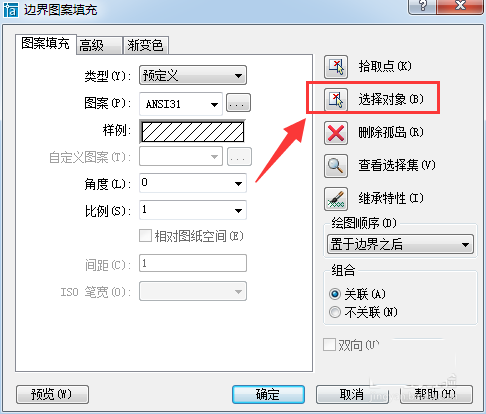

回車后彈回邊界圖案填充對話框，點擊選擇對象

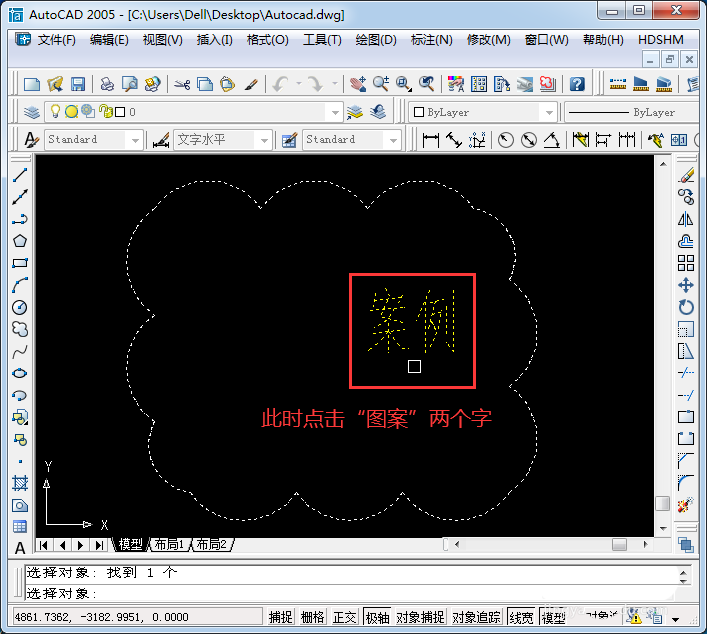

點擊“圖案”兩個字，回車

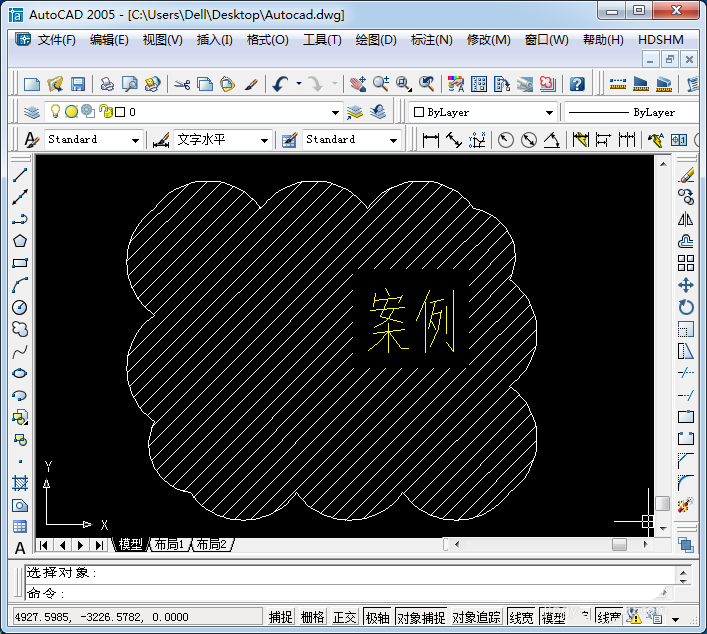

回車后再次彈回邊界圖案填充對話框，點擊確定，即完成在AutoCAD中繪制斜剖線且保持文字鏤空

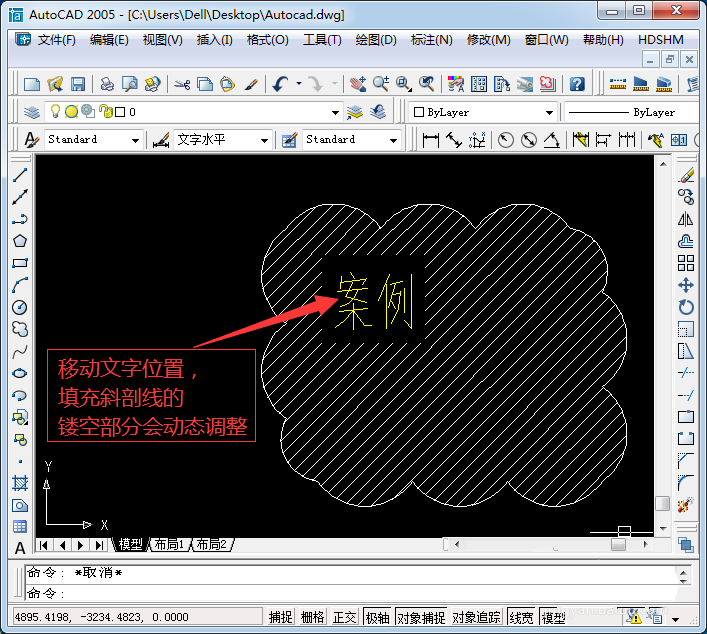

如果移動文字位置，填充斜剖線的鏤空部分會適應文字新位置，動態調整鏤空區域

以上就是CAD繪制斜剖線且保持文字鏤空的技巧，希望大家喜歡，請繼續關注武林網。
