15個問題列表:

No.1：是不是一定要從CDM開始設計，然后在進行PDM的設計？

NO.2：工具欄palette不見了，如何把它找出來？

NO.3: 如何建立與數據庫的關聯？

NO.4: 域和數據項有何作用？

No.5: 如何生成主鍵的自定義增長列，SQL Server和Oracle數據分別是如何操作的？

No.6: NAME和CODE聯動，如何取消？

NO.7. 如何實現字段的NAME和Comment屬性互換？

NO.8: 如何修改某個對象的命名規則，比如外鍵，比如主鍵，比如觸發器等？

No.9: 如何用PD生成測試數據，以便測試？

No.10 如何把CODE的NAME中文也生成在腳本中，也就是列名后就是NAME的說明文字？

NO.11 如何將數據庫結構，表名，表的字段導出到Word中，或者生成HTML文件以便查看?

No.12 如何去除生成SQL時的雙引號問題，雙引號在Oracle中可以保證大小寫，卻異常麻煩？

NO.13 如何修改PD的顯示樣式？

No.14 如何去除表名，字段的長度限制？

No.15 如何進行數據庫的逆向工程？

一般常用的有CDM,PDM,UML建模,CDM可以轉為PDM。

支持正向[生成數據庫]和逆向工程[從數據庫中生成]，并直接關聯到到數據庫中，PDM可以直接和數據庫進行關聯，并將數據庫，表，視圖，觸發器等數據庫對象生成到數據庫中，也可將這些對象更新到PDM中。

PowerDesigner的幾個主要常用菜單是MODEL、DATEBASE、Tool，這三個菜單下命令使用比較多，要熟悉。

PD 還可以用來畫用例圖，序列圖，類圖等UML圖。

也可以畫企業架構圖，軟件應用架構圖等等圖形

說明：本文提到的PD基于PD15.英文版。PowerDesigner下載地址：http://www.survivalescaperooms.com/database/86663.html

No1：是不是一定要從CDM開始設計，然后在進行PDM的設計？

本人覺得沒有必要，項目的大小、熟悉程度、起步和個人習慣不一樣，熟練業務的，項目小的直接用PDM設計未嘗不可。

NO2：工具欄palette不見了，如何把它找出來？

這個問題我找了所有的菜單才找到，在【Tools】-【Customize Toolbars】點擊打開，列表項里的【palette】選中即可，此外，這個窗口中還可以設計對齊的方式等等。

NO3:如何建立與數據庫的關聯？

  詳細建立：PowerDesigner建立與數據庫的連接，以便生成數據庫和從數據庫生成到PD中。[Oracle 10G版]

PowerDesigner建立與數據庫的連接，以便生成數據庫和從數據庫生成到PD中。[SQL SERVER 2005版]

NO4:域和數據項有何作用？

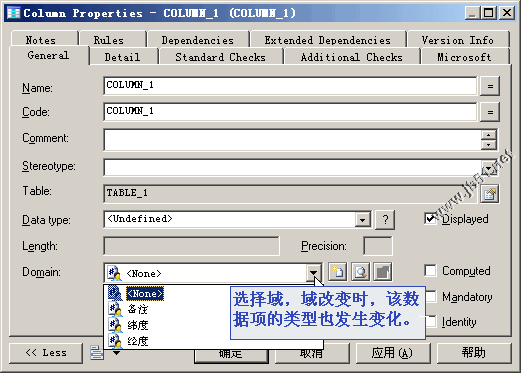

域和數據項的作用是為了復用而設定的，數據類型可以保持一致，比如不少表里都有經緯度，則可以定義兩個通用的域，如圖所示，點擊【Model】-【Domains】 出現如圖所示，建了三個域，那么建表時可以復用，打開列的屬性的時候就可以復用了，如果域的類型發生了改變，則該列的數據類型也發生改變。數據項作用類似于此。還有一些，比如主鍵遞增ID

 No.5 如何生成主鍵的自定義增長列，SQL Server和Oracle數據分別是如何操作的？

SQL Server版本：http://www.cnblogs.com/netsql/archive/2010/05/19/1739481.html

Oracle版本：http://www.cnblogs.com/netsql/archive/2010/05/19/1739512.html

No.6 NAME和CODE聯動，如何取消？

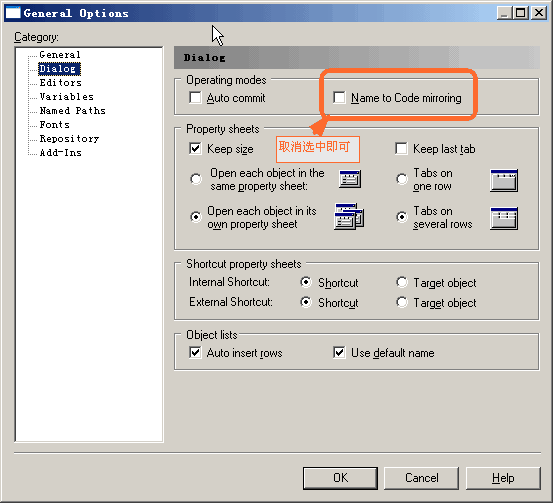

要熟悉幾個常用的菜單，MODEL，DATABASE，Tools,REPORT等等，在【Tools】下找到【General Options】如圖所示：

NO7. 如何實現字段的NAME和Comment屬性互換？

http://www.cnblogs.com/netsql/archive/2010/05/24/1742734.html

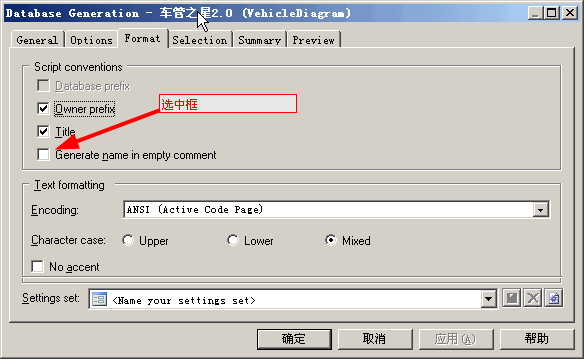

還有一個，如果你只想生成的時候，把NAME自動更新到Comment列，是這樣操作的：

NO.8: 如何修改某個對象的命名規則，比如外鍵，比如主鍵，比如觸發器等？

下面以主鍵為例，一般每個表都有一個主鍵，那主鍵的命名規則如何修改定義呢，

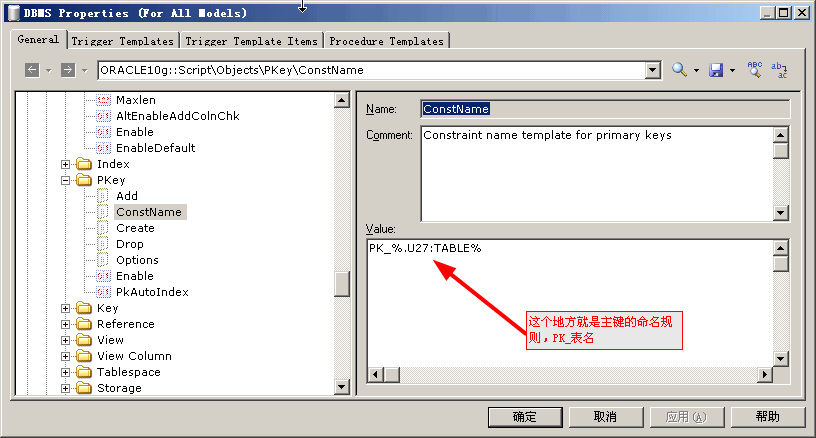

菜單：【Database】--【Edit Current DBMS】，如圖所示：

No.9: 如何用PD生成測試數據，以便測試？

Powerdesigner中如何生成測試數據

No.10 :如何把CODE的NAME中文也生成在腳本中，也就是列名后就是NAME的說明文字？

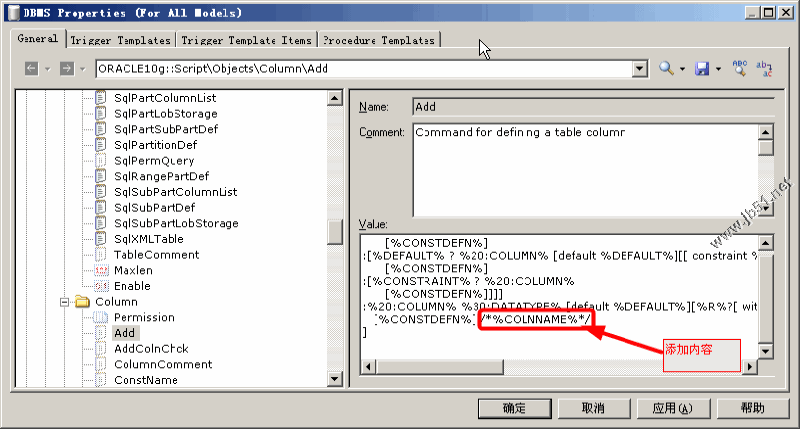

修改字段生成規則。要給每個字段都添加一個注釋的話，如圖所示：

NO.11: 如何將數據庫結構，表名，表的字段導出到Word中，或者生成HTML文件以便查看？

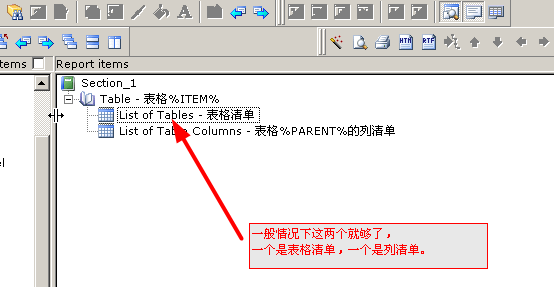

這個涉及到數據庫的腳本中，也就是將表生成數據庫文檔，可以是HTML格式，也可以是DOC格式.如圖所示：

如果需要添加數據類型，注釋等更多的信息，右鍵，選擇【layout】，選擇你需要的顯示的信息即可。

No.12: 如何去除生成SQL時的雙引號問題，雙引號在Oracle中可以保證大小寫，卻異常麻煩？

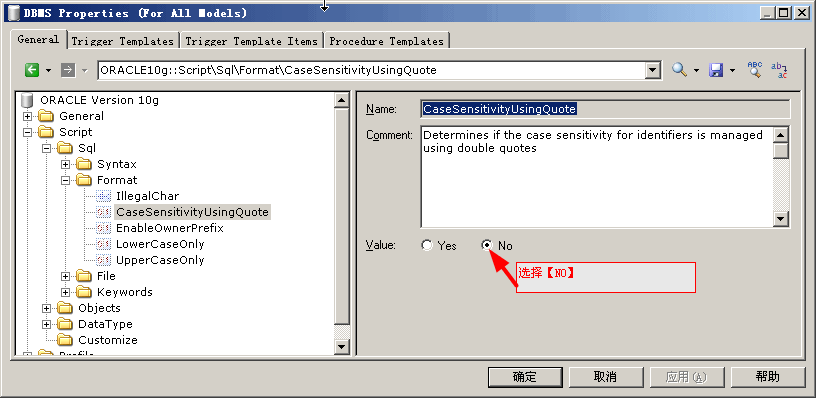

生成SQL語句時，表名和字段名都是帶雙引號，這個在ORACLE中以后使用時都要帶上""非常的麻煩，必須生成腳本時去除：

【Database】--【Edit Current DBMS】，如圖所示：

NO.13 如何修改PD的顯示樣式？

 設計PDM文檔時，樣式不一樣，這個在哪里設置呢，如圖所示，比如修改表的顯示樣式。

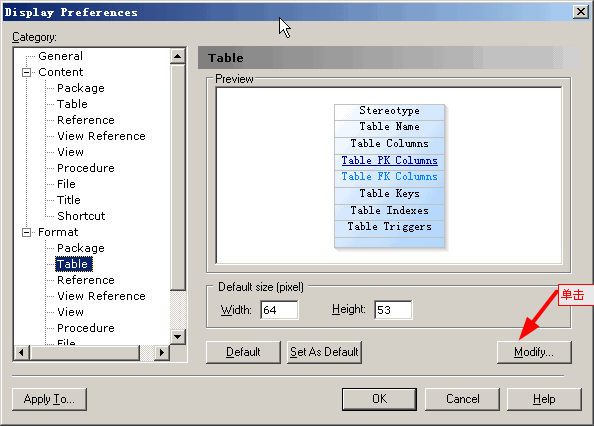

【Tools】--【Display preference】，

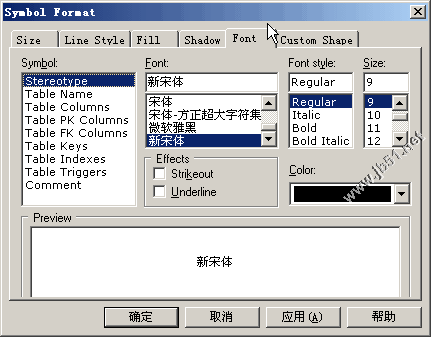

點擊修改按鈕，就可以修改表的樣式了，包括字體大小，顏色，線的形狀、陰影等等。

No.14 如何去除表名，字段的長度限制？

當生成腳本時，有的表名或者列名莫名其妙的縮短了，這時因為限定了長度，這是把雙刃劍，如果要強制表名或者字段名在某個范圍內，這個作用剛好，如果不想限制，就需要修改那個限制的值了。

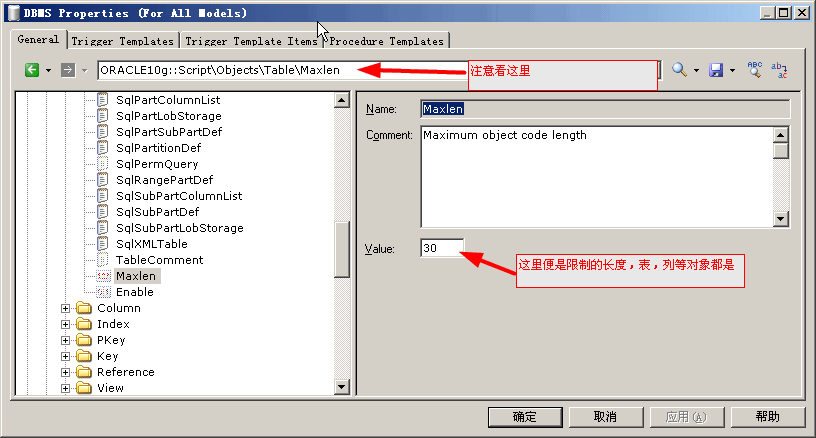

【Database】--【Edit Current DBMS]--依次找到：Script/Objects/Table

No.15 如何進行數據庫的逆向工程？

如何進行數據庫，比如ORACLE，SQL SERVER的逆向工程，將數據庫導入到PD中

這是我平常遇到的幾個問題，大家有什么問題，一起交流哦。
