PowerDesigner15下載地址： http://www.survivalescaperooms.com/database/86663.html

第一步，打開PD15，找到【Database】,如圖所示：

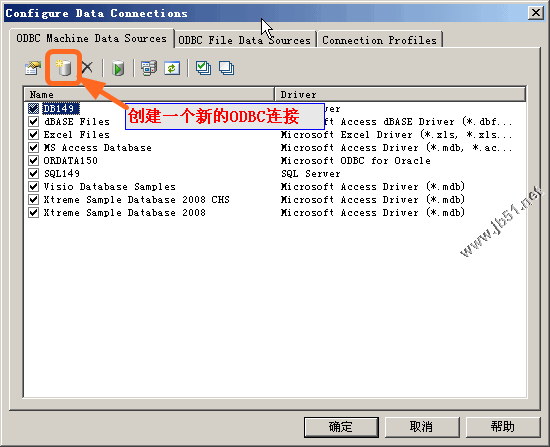

第二步，點擊新建按鈕，創建一個新的ODBC連接。

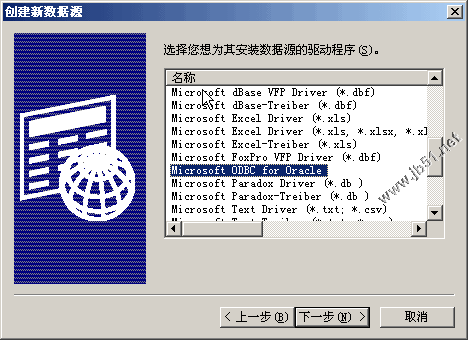

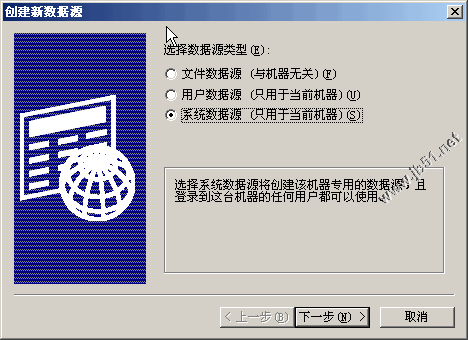

第三步，這里選擇系統數據源，并選擇Oracle

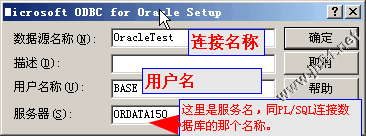

第四步，這里需要注意，服務器需要寫的是Oracle客戶端配置的服務名，也就是PL/SQL連接時所用的名稱。不是IP地址。

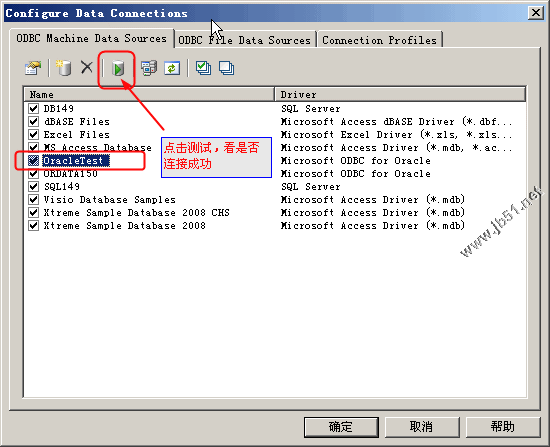

第5步，測試是否連接成功。

至此，建立了數據庫的鏈接，可以斷開，也可以連接，同時可用于數據庫的正向工程和逆向工程。
