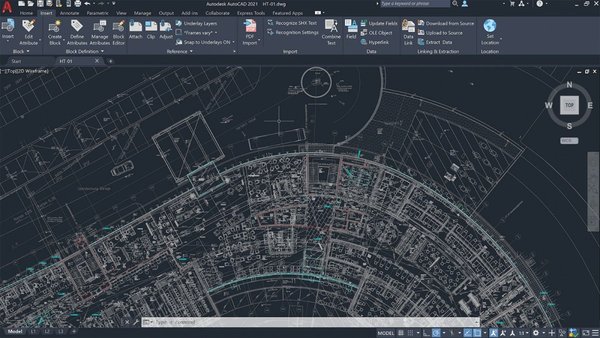

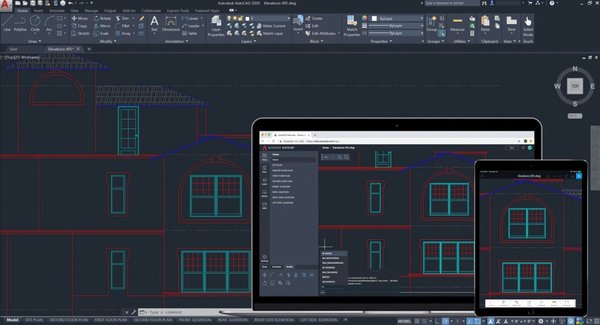

對于設計工作者或者是建筑工作者來說，日常使用CAD軟件來設計圖形是非常常見的事情。而如果你在平日里，想要學習CAD的2D和3D圖形設計的話，那么AutoCAD 2020這款軟件就非常適合使用，因?yàn)槭褂眠@款軟件可以輕松地進行二維、三維圖形的設計，文檔的設計等，對于非計算機專業人員來說，也能夠很快的學習。

  而在使用CAD軟件來繪制各種圖形時，計算圖形的面積可能也是繪制圖形時不可缺少的一步，然而對于剛剛?cè)胧謱W(xué)習CAD的小白來說，到底應該如何計算圖形的面積呢？下面就跟著小編一起來學習一下吧，希望能夠?qū)δ阌兴鶐椭?/p>

  在CAD軟件當中，它可以準確、方便地計算出二維封閉圖形的面積，還有周長，但是對于不同類型的圖形來說，它的計算方法也是不一樣的。

  計算方法一：由直線段組成的圖形

  對于簡單的由直線段所組成的圖形來說，比如利用直線繪制的三角形、矩形等。如果想要計算出圖形的面積的話，我們只需要執行命令查詢面積area(aa)命令(可以是點擊命令圖標或者是在命令行進行輸入)，出現命令提示后，然后依次選取三角形或者是矩形的各交點，交點選擇完成后按下回車鍵，此時CAD軟件就可以自動為你計算出圖形的最終面積(Area)、周長(Perimeter)，同時軟件也會將計算的結果顯示在命令行中。

  計算方法二：由單條多段線、樣條線組成的圖形

  對于由單條多線段、樣條線所組成的圖形，比如矩形、圓形或者是其他多線段(Polyline)、樣條線(Spline)所組成的二維封閉圖形。如果想要計算出圖形的面積的話，我們就需要在執行面積查詢的命令后，根據軟件上的提示，輸入對象(O)選項，然后按下回車鍵;然后再根據提示，選擇需要進行計算的圖形，然后CAD軟件就可以自動為你計算出圖形的面積、周長了。而對于多段線，在(Ctrl+1)屬性框當中，就可以看到圖形的面積和長度了。

  計算方法三：由多條直線、多段線或圓弧、樣條線所組成的復雜封閉圖形

  對于由多條直線、多段線或圓弧、樣條線所組成的復雜封閉圖形來說，是無法直接執行查詢命令來計算圖形的面積的。如果想要計算出圖形的面積，就必須先使用邊界Boundary(bo)命令，來生成一個區域的邊界，然后在邊界創建的對話框當中，點擊【拾取點】按鈕，在封閉的區域當紅找那個拾取到一個點后，可以生成封閉面域或多段線(可以在邊界對話框當中進行設置)。對于生成好的面域和多段線來說，屬性框或者是查詢面積都能夠輕松、容易地獲取其面積了。

  計算方法四：由多條首尾相連的線構成的封閉區域

  對于由多條首尾相連的線構成的封閉區域來說，但是區域內又還有封閉圖形或分割線時，如果想要計算圖形的面積的話，我們就可以通過將構成邊界的線，轉換成為封閉多段線或面域。轉多段線用多段線編輯pedit(PE)命令，將邊界轉換成為多段線，并進行連接(J)形成一條封閉的多段線;轉面域擇用面域命令，(在繪圖工具欄當中就有這個命令)，將這些線生成一個面域，就可以通過面域差集或者是填充來計算圖形的面積了。但是，這種計算面積的前提是，這些線確實是首尾相連的，中間不能出現明顯的斷點或者是交叉點。

  以上呢就是小編為大家總結的關于CAD軟件計算圖形面積的方法了，如果你正在使用CAD軟件進行繪圖并需要計算圖形的面積，或者是在學習CAD的各種技巧的話，那么不妨跟著本文將圖形面積的各種計算方法掌握到手吧。
