這篇文章主要介紹了上網貓與路由器連接方法,電腦連接MODEM方法圖文教程,本文對上網貓和路由器的接口做了詳細的介紹,需要的朋友可以參考下

以下是ADSL和路由器組成的局域網示意圖。

先說一下，寬帶供應商，接一個電話線進來(電話線已經開通寬帶了)，電話線插到ADSL MODEM上，再從MODEM上接出來一個網線，這個網線一頭接在MODEM上，另一頭接到無線路由器上的WAN口上，然后從無線路由器LAN口分出N個網線，此網線一頭插到無線路由器的LAN口一頭插到電腦中的網卡接口上。

(ADSL局域網組成意識圖)

首先就是從網絡供應商那拉來一條電話線，一頭插到電話線分線盒里，從另一頭分出兩根線，看這兩個口上的字母，有一點點英文基礎的都應該可以知道一個是MODEM一個是phone電話的意思。

按著英文字母插接頭就行了，電話的線一頭插到分線盒的phone接口上，一頭插到固定電話上。

MODEM就是到路由器上的，電話線的一頭插到分母盒的MODEM上，一頭插到MODEM上的電話線接口上。

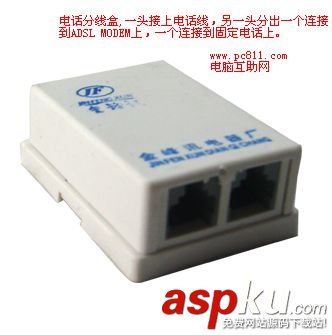

(電話分線盒)

從分線盒Phone接口上或直接原來的電話線接過來插到到MODEM的電話線接口上，然后再拉條網線接到MODEM的網線接口上。然后接好電源線，并打開電源開關。

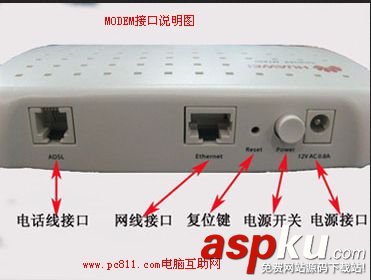

(MODEM接口說明示意圖)

從MODEM上拉出來的一條網線，插到無線路由器上的藍色WAN接口上，LAN1 LAN2 LAN3等等等，這是局域網內的電腦網線接口，如果其他電腦想用有線上網的話，拉條網線一頭接到這路由器的LAN接口上，另一頭插到電腦上的網卡接口上。

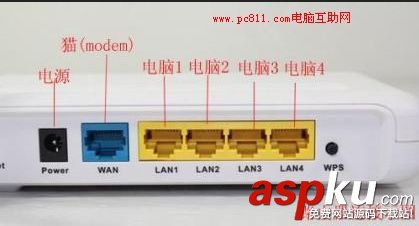

(路由器接口說明)

特別說明：有些路由器集成了無線功能、MODEM、電視接口及小區寬帶等多種功能。以下是無線路由器接口說明。

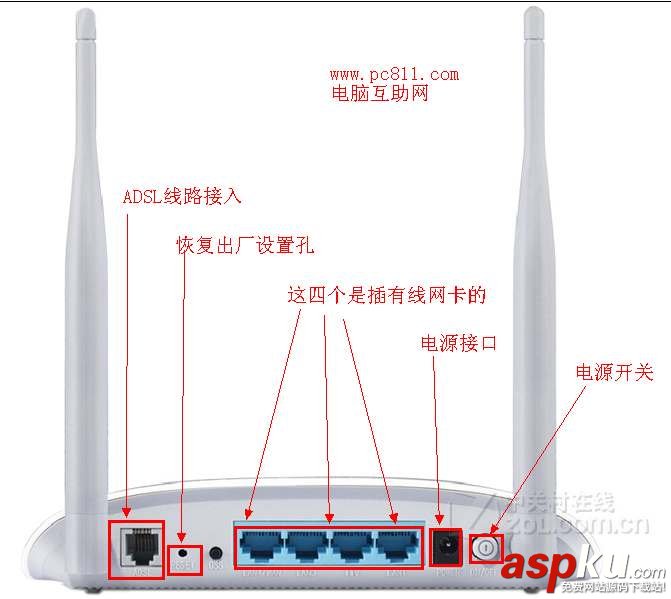

(TD W89841N無線路由器各接口說明圖)

首先保證MODEM、路由器都已經通電。可以的話，最好先嘗試著直接使用MODEM連接電腦，使用電腦中的寬帶連接嘗試是否能正常的拔號上網。
