形態學處理，除了最基本的膨脹、腐蝕、開/閉運算、黑/白帽處理外，還有一些更高級的運用，如凸包，連通區域標記，刪除小塊區域等。

1、凸包

凸包是指一個凸多邊形，這個凸多邊形將圖片中所有的白色像素點都包含在內。

函數為：

skimage.morphology.convex_hull_image(image)

輸入為二值圖像，輸出一個邏輯二值圖像。在凸包內的點為T(mén)rue, 否則為False

例：

import matplotlib.pyplot as pltfrom skimage import data,color,morphology#生成二值測試圖像img=color.rgb2gray(data.horse())img=(img<0.5)*1chull = morphology.convex_hull_image(img)#繪制輪廓fig, axes = plt.subplots(1,2,figsize=(8,8))ax0, ax1= axes.ravel()ax0.imshow(img,plt.cm.gray)ax0.set_title('original image')ax1.imshow(chull,plt.cm.gray)ax1.set_title('convex_hull image')

convex_hull_image()是將圖片中的所有目標看作一個整體，因此計算出來只有一個最小凸多邊形。如果圖中有多個目標物體，每一個物體需要計算一個最小凸多邊形，則需要使用convex_hull_object（）函數。

函數格式：skimage.morphology.convex_hull_object(image,neighbors=8)

輸入?yún)?shù)image是一個二值圖像，neighbors表示是采用4連通還是8連通，默認為8連通。

例：

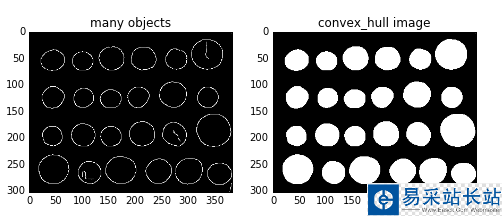

import matplotlib.pyplot as pltfrom skimage import data,color,morphology,feature#生成二值測試圖像img=color.rgb2gray(data.coins())#檢測canny邊緣,得到二值圖片edgs=feature.canny(img, sigma=3, low_threshold=10, high_threshold=50) chull = morphology.convex_hull_object(edgs)#繪制輪廓fig, axes = plt.subplots(1,2,figsize=(8,8))ax0, ax1= axes.ravel()ax0.imshow(edgs,plt.cm.gray)ax0.set_title('many objects')ax1.imshow(chull,plt.cm.gray)ax1.set_title('convex_hull image')plt.show()

2、連通區域標記

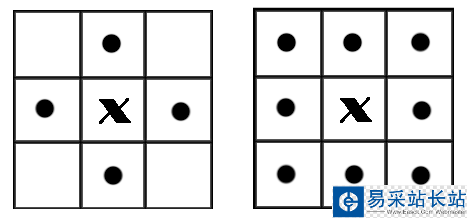

在二值圖像中，如果兩個像素點相鄰且值相同（同為0或同為1），那么就認為這兩個像素點在一個相互連通的區域內。而同一個連通區域的所有像素點，都用同一個數值來進行標記，這個過程就叫連通區域標記。在判斷兩個像素是否相鄰時，我們通常采用4連通或8連通判斷。在圖像中，最小的單位是像素，每個像素周?chē)?個鄰接像素，常見的鄰接關系有2種：4鄰接與8鄰接。4鄰接一共4個點，即上下左右，如下左圖所示。8鄰接的點一共有8個，包括了對角線位置的點，如下右圖所示。

在skimage包中，我們采用measure子模塊下的label（）函數來實現連通區域標記。
