骨架提取與分水嶺算法也屬于形態學處理范疇，都放在morphology子模塊內。

1、骨架提取

骨架提取，也叫二值圖像細化。這種算法能將一個連通區域細化成一個像素的寬度，用于特征提取和目標拓撲表示。

morphology子模塊提供了兩個函數用于骨架提取，分別是Skeletonize（）函數和medial_axis（）函數。我們先來看Skeletonize（）函數。

格式為：skimage.morphology.skeletonize(image)

輸入和輸出都是一幅二值圖像。

例1：

from skimage import morphology,drawimport numpy as npimport matplotlib.pyplot as plt#創建一個二值圖像用于測試image = np.zeros((400, 400))#生成目標對象1(白色U型)image[10:-10, 10:100] = 1image[-100:-10, 10:-10] = 1image[10:-10, -100:-10] = 1#生成目標對象2（X型）rs, cs = draw.line(250, 150, 10, 280)for i in range(10): image[rs + i, cs] = 1rs, cs = draw.line(10, 150, 250, 280)for i in range(20): image[rs + i, cs] = 1#生成目標對象3（O型）ir, ic = np.indices(image.shape)circle1 = (ic - 135)**2 + (ir - 150)**2 < 30**2circle2 = (ic - 135)**2 + (ir - 150)**2 < 20**2image[circle1] = 1image[circle2] = 0#實施骨架算法skeleton =morphology.skeletonize(image)#顯示結果fig, (ax1, ax2) = plt.subplots(nrows=1, ncols=2, figsize=(8, 4))ax1.imshow(image, cmap=plt.cm.gray)ax1.axis('off')ax1.set_title('original', fontsize=20)ax2.imshow(skeleton, cmap=plt.cm.gray)ax2.axis('off')ax2.set_title('skeleton', fontsize=20)fig.tight_layout()plt.show()

生成一幅測試圖像，上面有三個目標對象，分別進行骨架提取，結果如下：

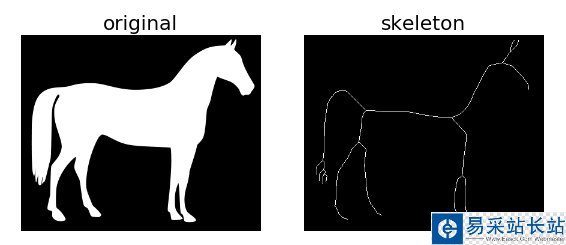

例2：利用系統自帶的馬圖片進行骨架提取

from skimage import morphology,data,colorimport matplotlib.pyplot as pltimage=color.rgb2gray(data.horse())image=1-image #反相#實施骨架算法skeleton =morphology.skeletonize(image)#顯示結果fig, (ax1, ax2) = plt.subplots(nrows=1, ncols=2, figsize=(8, 4))ax1.imshow(image, cmap=plt.cm.gray)ax1.axis('off')ax1.set_title('original', fontsize=20)ax2.imshow(skeleton, cmap=plt.cm.gray)ax2.axis('off')ax2.set_title('skeleton', fontsize=20)fig.tight_layout()plt.show()

medial_axis就是中軸的意思，利用中軸變換方法計算前景（1值）目標對象的寬度，格式為：

skimage.morphology.medial_axis(image,mask=None,return_distance=False)

mask: 掩模。默認為None, 如果給定一個掩模，則在掩模內的像素值才執行骨架算法。

return_distance: bool型值，默認為False. 如果為True, 則除了返回骨架，還將距離變換值也同時返回。這里的距離指的是中軸線上的所有點與背景點的距離。
