企業在重新選擇二維CAD設計軟件時，已經存在了大量設計圖紙和數據，如何有效的繼承這些研發核心數據，順利移植到新的設計平臺上來，成為企業關心的重要問題，因此二維CAD軟件的兼容性成為企業在進行選型比較時普遍重視的一個關鍵問題。

　　為了滿足跨語言、跨平臺的數據轉換、處理的要求，CAXA電子圖板2009支持Unicode編碼進行全新開發，從底層平臺進一步增強了對AutoCADR12-2009數據的兼容性。對DWG數據可以直接打開、編輯、修改和保存，保證電子圖板EXB格式數據與DWG、DXF格式數據的直接轉換，從而完全兼容企業歷史數據，同時兼容AutoCAD的界面風格和使用習慣，實現企業設計平臺的轉換。

　　針對CAXA電子圖板和AutoCAD的數據格式即EXB格式和DWG格式的轉換問題，通過以下幾個典型場景分析如下：

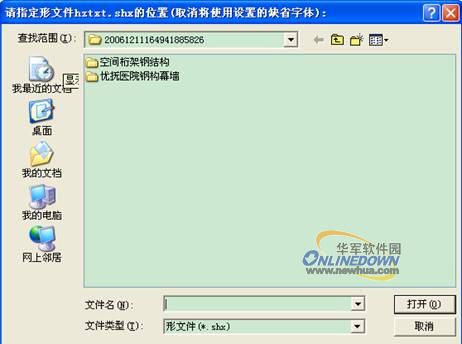

　　如何解決轉換過程提示“請查找或替換形文件”的問題

　　方法一：如果有形文件，則指定形文件位置。如沒有形文件，在提示對話框中可選擇取消，系統自動用默認的字體代替則轉換過來的圖形。　

　　方法二：從AutoCAD安裝目錄下的Font目錄下尋找或者將提示所需文件拷貝到CAXA電子圖板安裝目錄下的font文件夾下，然后在font目錄中選擇所需文件。

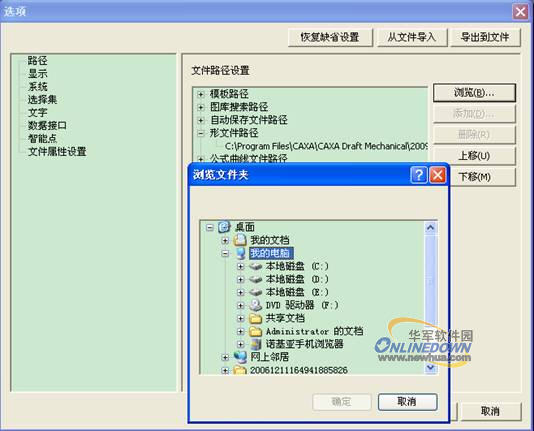

　　方法三：在系統配置中指定形文件的路徑，則下次打開DWG/DXF文件時，系統會在指定的目錄中搜索匹配的形文件。設置形文件路徑方法如下：　

　　如何解決打開Dwg/Dxf文件時，系統提示文件出錯，無法打開的問題

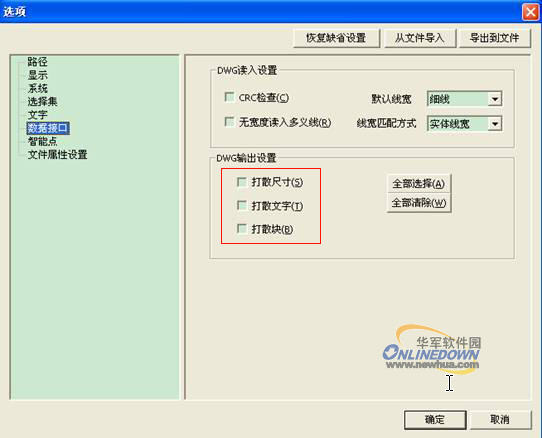

　　方法一：取消CRC檢查。執行【系統設置】命令后，在彈出的對話框左側參數列表中選擇【數據接口】，將【CRC檢查】的復選框里的選擇去掉，如下圖。　

　　如何解決將電子圖板的圖紙轉換AutoCAD的圖紙后，文字、尺寸和塊都沒法編輯的問題

　　回答：在將電子圖板文件保存為Dwg/Dxf格式文件時，系統默認將文字、尺寸、塊保存為塊的形式，只要在【數據接口】中選擇【尺寸】、【文字】、【塊】核選框，則相應部分被打散，這樣就可以隨意編輯了。　

　　如何解決大量CAXA電子圖板和AutoCAD圖紙進行相互轉換問題

　　回答：使用CAXA的批量轉換功能就可以實現。CAXA電子圖板可將可將CAXA電子圖板各版本的EXB文件批量轉換為AutoCAD各版本的Dwg/Dxf文件，也可將AutoCAD各版本的Dwg/Dxf文件批量轉換為EXB文件，并可設置轉換的路徑。操作如下：

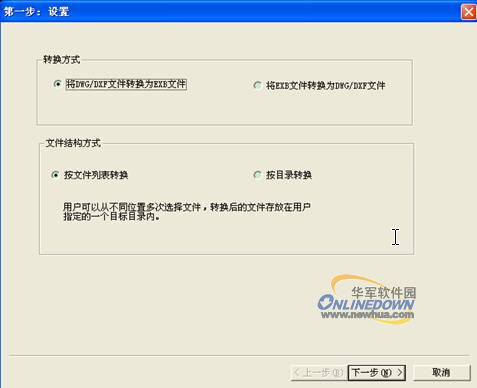

　　第一步，單擊【文件】下拉菜單中的【Dwg/Dxf批轉換器】命令，彈出“批轉換器”對話框，可以看見轉換方式有將Dwg/Dxf文件轉換為EXB文件、將EXB文件轉換為AutoCAD Dwg/Dxf文件兩種。如下圖所示　

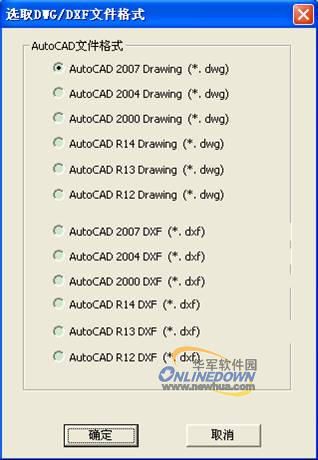

　　第二步，如果是CAXA電子圖板圖紙轉換為AutoCAD圖紙，選擇“EXB文件轉換為AutoCAD Dwg/Dxf文件”，然后單擊“設置”選擇轉換數據格式，如下圖所示;如果是AutoCAD圖紙圖紙轉換為CAXA電子圖板，則選擇“將DWG/DXF文件轉換為EXB文件”，而不需要選擇數據格式。　

　　第三步，選擇“文件結構方式”，有按文件列表轉換和按目錄結構轉換兩種方式。按文件列表轉換指從不同位置多次選擇文件，轉換后的文件放在用戶指定的一個目標目錄內。按目錄結構轉換指按目錄的形式進行數據的轉換，將目錄里符合要求的文件進行批量轉換。這里選擇“按文件列表轉換”。

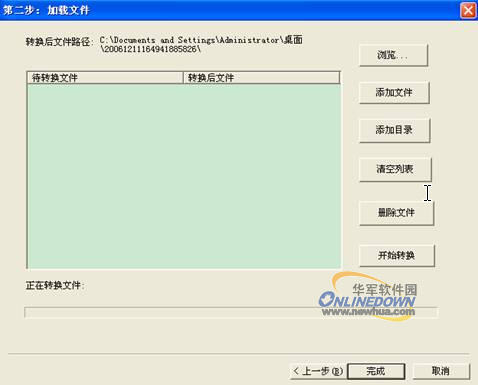

　　第四步，選擇需要轉換的EXB或DWG圖紙。先設定轉換后文件存放的路徑，然后點擊“添加文件”或者“添加目錄”，選擇需要轉換的文件，如下圖所示：　

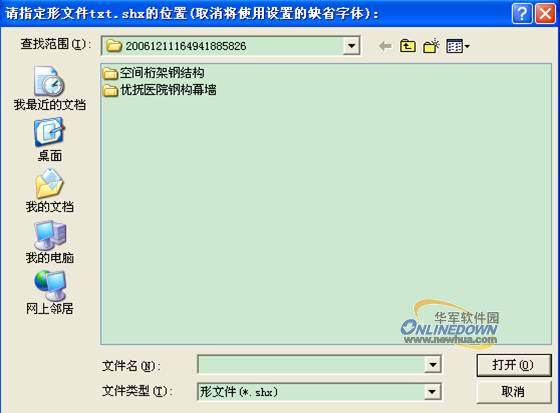

　　如果將AutoCAD圖紙轉換為CAXA電子圖板圖紙，則還需指定形文件的位置，如下圖所示：　

　　第五步：開始轉換。點擊“開始轉換”就可以轉換列表內的待轉換文件

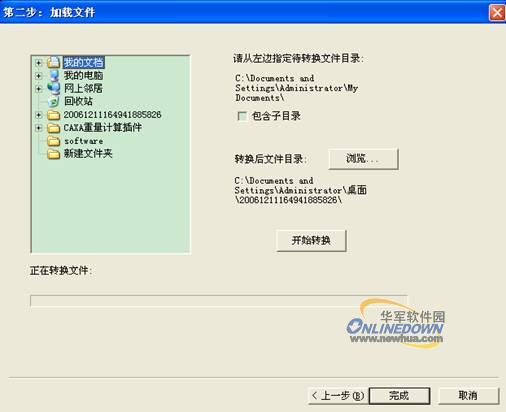

　　如果選擇“按目錄結構轉換”就直接選擇文件目錄，將目錄里符合要求的文件進行批量轉換。如下圖所示　

　　如何解決讀入Dwg/Dxf圖紙時定義圖紙線型的問題

　　打開Dwg/Dxf文件時，如果文件中的線型存在多種顏色，用戶可以根據線型的不同顏色制定相應的線寬，CAXA電子圖板可以根據顏色打開并區分Dwf/Dxf圖紙的線寬。同時，系統能夠自動讀入Dwg文件中插入的圖片.具體設置方法如下：

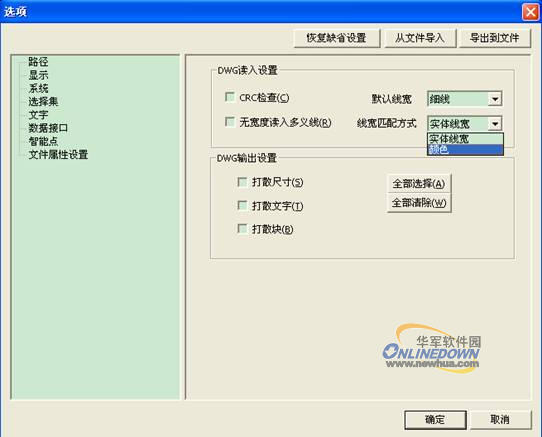

　　步驟一：執行【系統設置】命令后，在彈出的對話框左側參數列表中選擇【數據接口】，如圖所示　

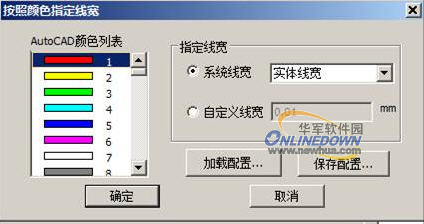

　　步驟二：在“Dwg接口設置”對話框中的“線寬匹配方式”下拉列表中選擇“顏色”，系統會彈出如圖所示對話框。如下圖所示　

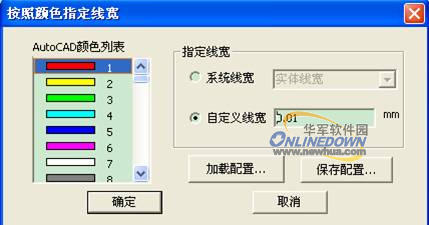

　　步驟三：在對話框中按照AutoCAD中的線型顏色，指定線型的寬度。您可以使用“系統線寬”下拉列表提供的線寬，也可以使用“自定義線寬”選項，指定線寬數值。　

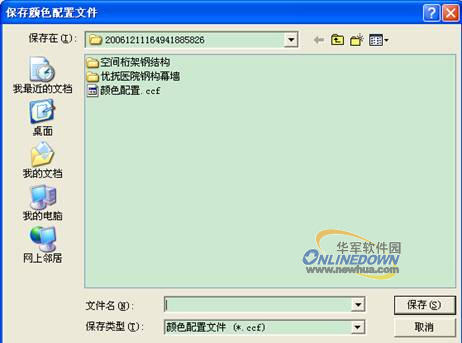

　　您可以將設置好的參數進行保存，下次打印時可以直接載入配置文件進行使用。具體保存和加載的操作如下：單擊“保存配置”按鈕，在“保存顏色配置文件”對話框中，指定配置文件的名稱和保存路徑，保存配置文件。如下圖所示　

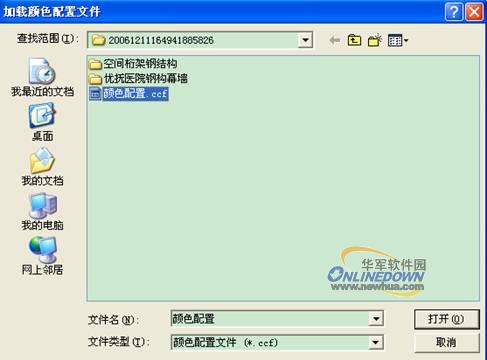

　　單擊“加載配置”按鈕，在“打開顏色配置文件”對話框中，指定配置文件的名稱和保存路徑，打開配置文件。如下圖所示
