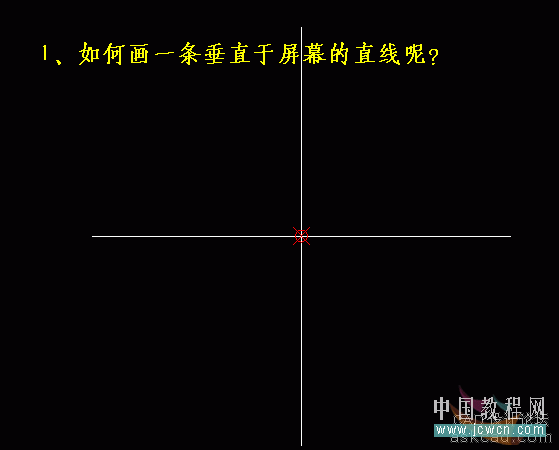

1、如何畫一條垂直于屏幕的直線呢？

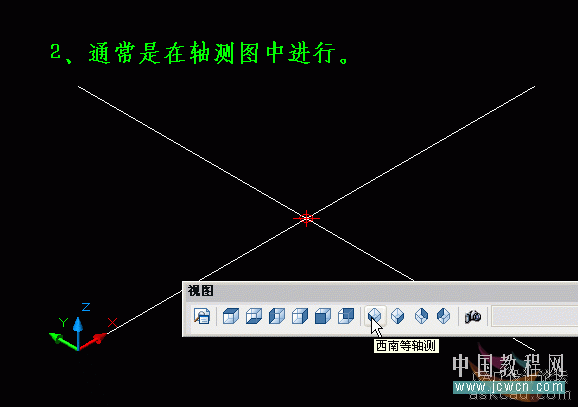

　　2、通常是在軸測圖中進行。

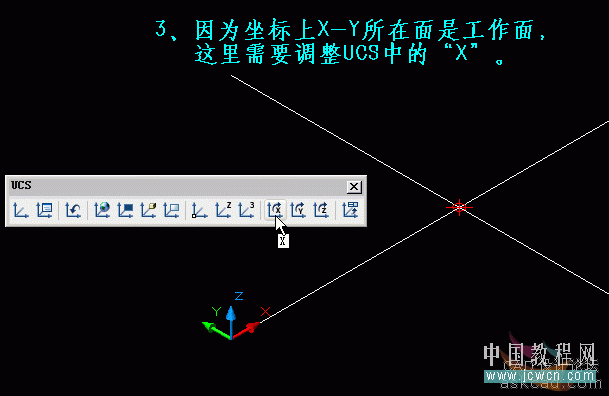

　　3、因為坐標上X-Y所在面是工作面，這里需要調整UCS中的“X”。

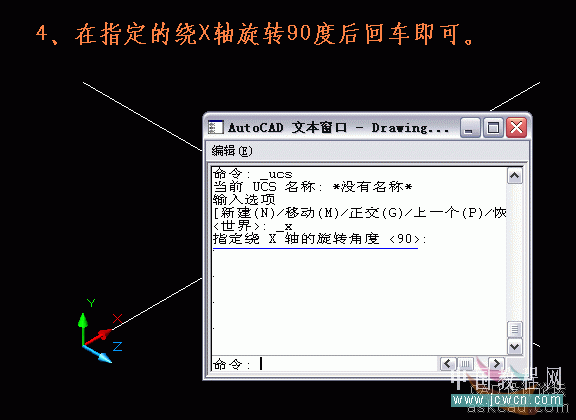

　　4、在指定的繞X軸旋轉90度后回車即可。

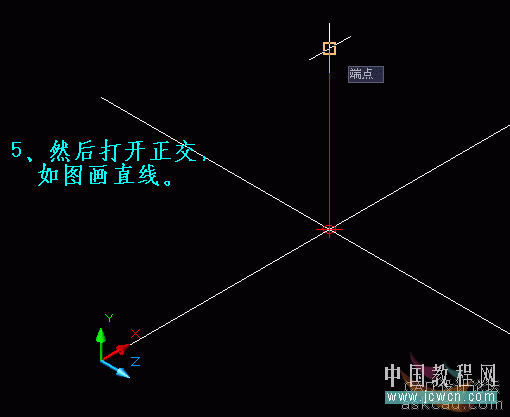

　　5、然后打開正交，如圖畫直線。

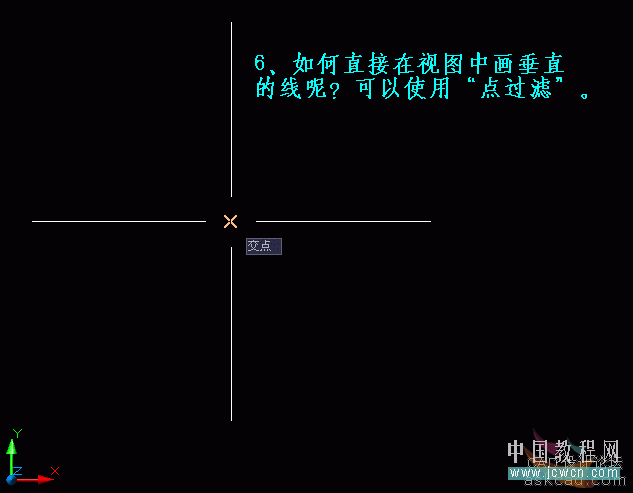

　　6、如何直接在視圖中畫垂直的線呢？可以使用“點過濾”。

　　7、比如畫這條直線，當畫了第一點后，系統要求指定下一點時，就在命令行輸入“XY”，注意XY之前有個小數點，然后捕捉圖中十字交叉點，這時命令行提示“于（需要Z）”，這時在后面輸入直線的長度。

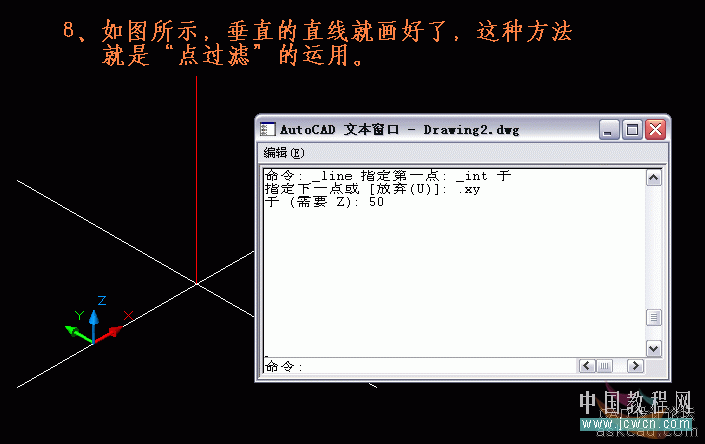

　　8、如圖所示，垂直的直線就畫好了，這種方法就是“點過濾”的運用。

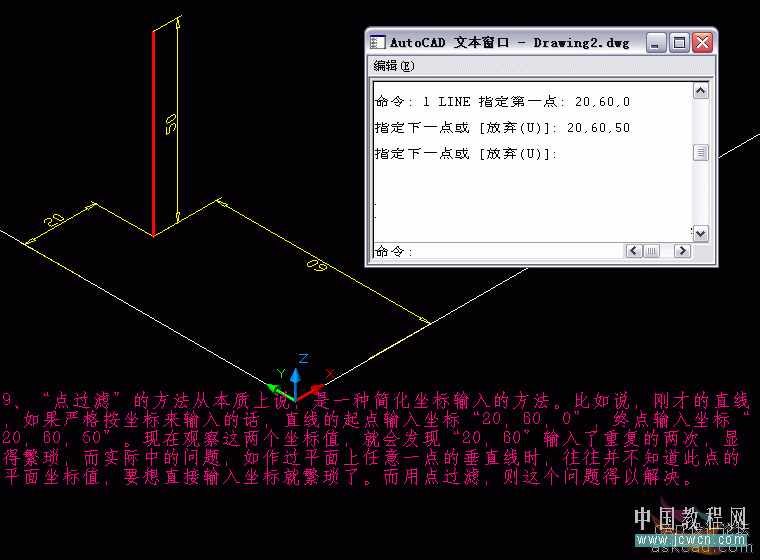

　　9、“點過濾”的方法從本質上說，是一種簡化坐標輸入的方法。比如說，剛才的直線，如果嚴格按坐標來輸入的話，直線的起點輸入坐標“20、60、0”輸入了重復的兩次，顯得繁瑣，而實際中的問題，如作過平面上任意一點的垂直線時，往往并不知道此點的平面坐標值，要想直接輸入坐標就繁瑣了。而用點過濾，則這個問題得以解決。

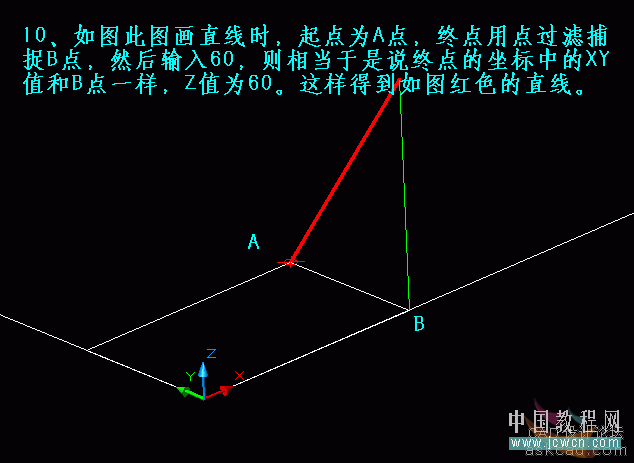

　　10、如圖此圖畫直線時，起點為A點，終點用點過濾捕捉B點，然后輸入60，則相當于是說終點的坐標中的XY值和B點一樣，Z值為60。這樣得到如圖紅色的直線。

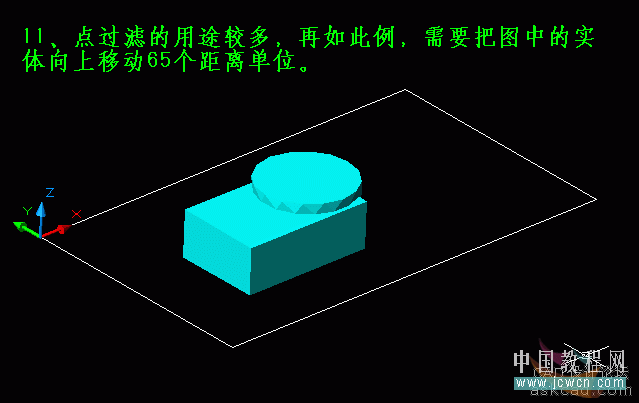

　　11、點過濾的用途較多，再如比例，需要把圖中的實體向上移動65個距離單位。

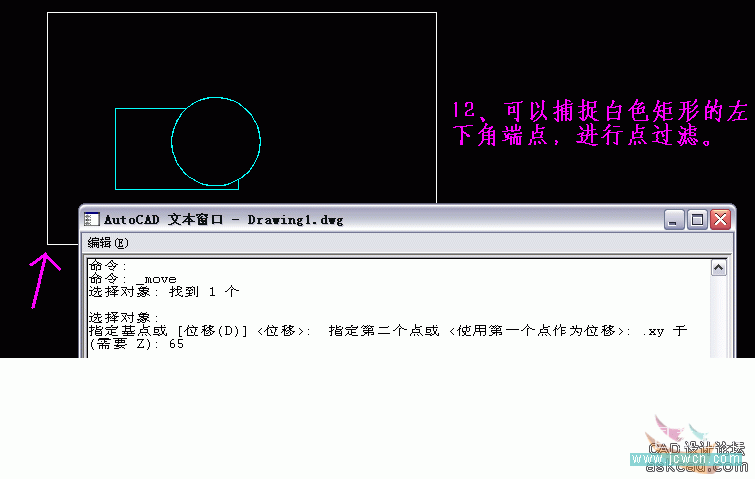

　　12、可以捕捉白色矩形的左下角端點，進行點過濾。

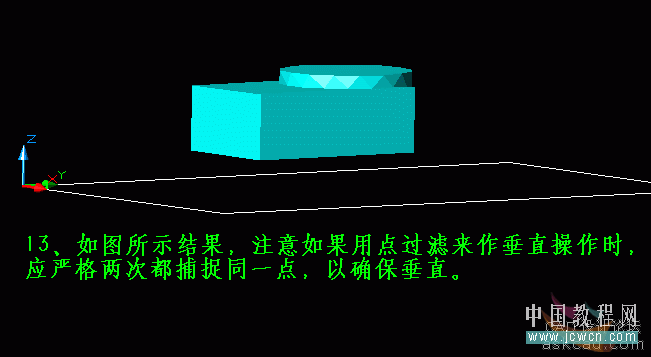

　　13、如圖所示結果，注意如果用點過濾來作垂直操作時，應嚴格兩次都捕捉同一點，以確保垂直。
