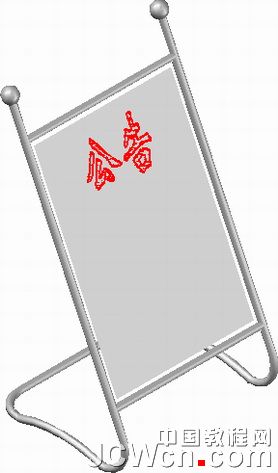

先來看看最終效果：

　　本題用的主要方法：

　　1、應用“拉伸”命令的“路徑”選項;

　　2、靈活設置UCS。

　　3、應用視圖轉換。

　　下面，是本習題的詳細繪圖步驟講解。

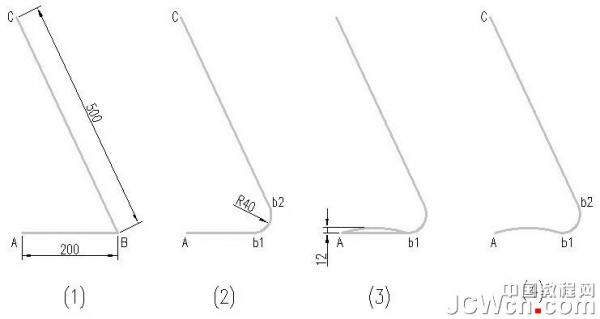

　　1、首先，繪制側面框架一。

　　(1)繪制框架的輪廓線。利用“PL”或“L”命令繪制輪廓線，兩條線夾角可控制在65度。

　　(2)圓角連接框架。利用“F”命令，圓角兩對象。

　　(3)在A和b1點兩點之間作一圓弧，圓弧高度可如圖所示。

　　(4)刪掉下方的橫線Ab1。

　　接下來，利用多段線的合并命令將以上對象合并為一個整體。

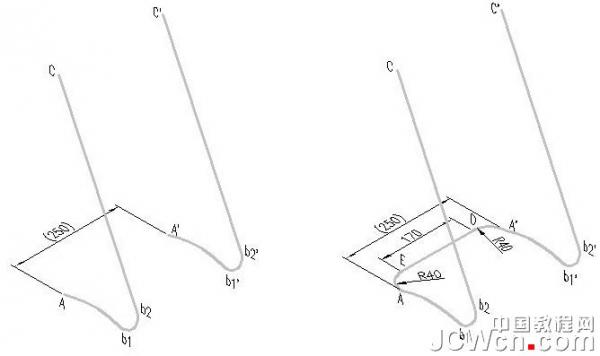

　　2、繪制另一側的框架及底部框架。

　　(1)設置視圖。單擊“視圖”工具欄的“東南等軸測”按鈕，將視點設置為“東南等軸測”。

　　繞X軸旋轉當前UCS，旋轉角度為-90度。

　　(2)復制框架1，距離為250，得到框架2。效果如上圖左所示。

　　(3)利用“PL”命令按圖示尺寸繪制底部框架。

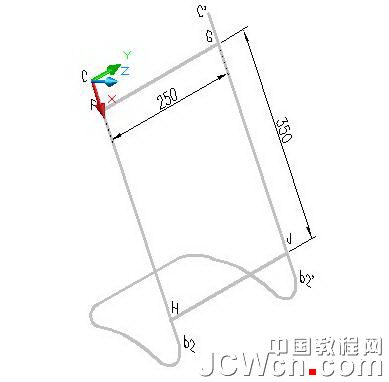

　　3、繪制上下部框架。

　　先設置視圖。單擊“視圖”工具欄的“三點”按鈕。單擊點C指定坐標新原點，單擊點b2指定X軸正向，單擊點C’指定Y軸正向。

　　啟用“直線”命令，指定點F的坐標50,0,0，輸入距離250，得到直線FG。

　　同理，得到直線HJ。

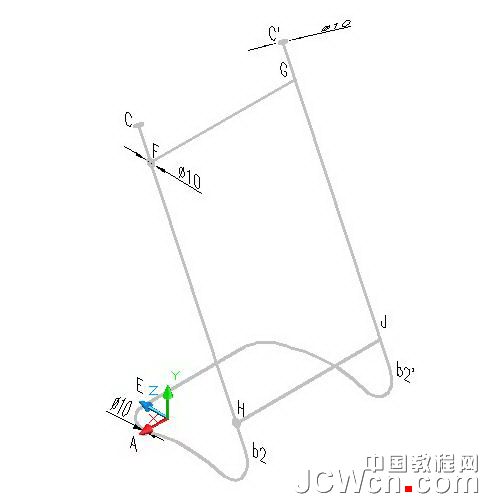

　　4、繪制拉伸圓。

　　繪制頂部的拉伸圓。

　　先設置視圖。單擊“UCS”工具欄的“Y”按鈕，指定旋轉角度為-90。

　　啟用“圓”命令，作圓心在C點，圓半徑為5的圓。

　　同理，在C’點也作一等半徑圓。

　　繪制公告牌橫桿的拉伸圓。

　　旋轉視圖到當前作圖面上。單擊“UCS”工具欄的“X”按鈕，指定旋轉角度為90。

　　啟用“圓”命令，繪制橫桿的兩個拉伸圓。

　　繪制底部支架的拉伸圓。

　　啟用“三點”設置視圖命令，指定新原點為R40圓弧圓心，指定點A為X軸正向，指定點E為Y軸正向。

　　單擊“UCS”工具欄的“X”按鈕，繞X軸旋轉當前UCS，旋轉角度為 -90。

　　用“圓”命令畫底部支架的拉伸圓。
