簡介
在各種不同的應用中，大家可能會經常見到這樣一個效果：Toolbar是透明的，有著一個背景圖片以及大標題，隨著頁面向上滑動，其標題逐漸縮放到Toolbar上，而背景圖片則在滑動到一定程度后變成了Toolbar的顏色，這種效果也即是折疊式效果。其實這種效果在GitHub上面已經有很多開源庫實現了，但是Google在其推出的Design Library庫中也給出了一個這種控件，讓我們很方便地實現了這種效果。這個控件是CollapsingToolbarLayout，它是一個增強型的FrameLayout。那么，本篇文章就給大家詳細地介紹該控件的使用方法以及注意事項。
效果

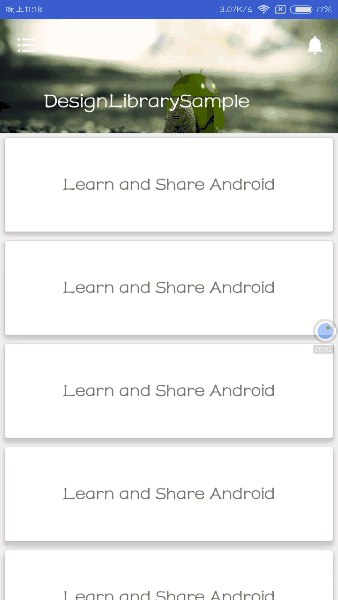

本文結合一個Demo來進行演示，下面是最終的顯示效果，也即折疊式Toolbar的效果：
引入
使用該控件，需要引入Android Design Library這個庫，同時地，我們需要把app的主題也要做相應的修改以便適應這個控件，所以我們也需要appcompat這個庫，那么我們在build.gradle文件中引入如下：
dependencies { compile 'com.android.support:cardview-v7:24.1.0' //cardview compile 'com.android.support:design:24.1.0' compile 'com.android.support:appcompat-v7:24.1.0'}本文內容均基于官方文檔，有興趣的讀者可以前往官方文檔進一步查看（自備梯子）。
知識儲備
接下來，筆者一步步地介紹該控件的用法。首先，我們先來了解這個控件的常用xml屬性。
一、常用xml屬性介紹
1)contentScrim：當Toolbar收縮到一定程度時的所展現的主體顏色。即Toolbar的顏色。
2)title:當titleEnable設置為true的時候，在toolbar展開的時候，顯示大標題，toolbar收縮時，顯示為toolbar上面的小標題。
3)scrimAnimationDuration：該屬性控制toolbar收縮時，顏色變化的動畫持續時間。即顏色變為contentScrim所指定的顏色進行的動畫所需要的時間。
4)expandedTitleGravity：指定toolbar展開時，title所在的位置。類似的還有expandedTitleMargin、collapsedTitleGravity這些屬性。
5)collapsedTitleTextAppearance：指定toolbar收縮時，標題字體的樣式，類似的還有expandedTitleTextAppearance。
二、常見的標志位
一般開發中，CollapsingToolbarLayout不會單獨出現在布局文件中，而是作為另一個控件CoordinatorLayout的子元素出現，那么CoordinatorLayout又是什么呢？其實CoordinatorLayout這個控件很強大，能對其子元素實現多種不同的功能，一個常見的用法就是：給它的一個子元素A設置一個layout_scrollFlags的屬性，然后給另外一個子元素B設置一個layout_behavior=”@string/appbar_scrolling_view_behavior”的屬性，這個子元素B一般是一個可以滑動的控件，比如RecyclerView、NestedScrollView等，那么當子元素B滑動的時候，子元素A就會根據其layout_scrollFlags的屬性值而做出不同的改變，所以我們要為CollapsingToolbarLayout設置layout_scrollFlags屬性。
layout_scrollFlags
我們來看看layout_scrollFlags有哪幾個屬性可以選擇：
* scroll:所有想要滑動的控件都要設置這個標志位。如果不設置這個標志位，那么View會固定不動。
* enterAlways:設置了該標志位后，若View已經滑出屏幕，此時手指向下滑，View會立刻出現，這是另一種使用場景。
* enterAlwaysCollapsed:設置了minHeight，同時設置了該標志位的話，view會以最小高度進度屏幕，當滑動控件滑動到頂部的時候才會拓展為完整的高度。
* exitUntilCollapsed:向上滑動時收縮當前View。但view可以被固定在頂部。
可能直接用語言來描述還是有點太抽象，下面會以實際的效果給大家展示這幾個標志位的具體作用。
layout_collapseMode
上面提到CollapsingToolbarLayout是一個FrameLayout，它內部能有多個子元素，而子元素也會有不同的表現。比如說，在上面的GIF圖中，toolbar在縮放后是固定在頂部的，而imageview則是隨著布局的滾動而滾動，也即存在一個相對滾動的過程。所以這些子元素可以添加layout_collapseMode標志位進而產生不同的行為。其實這里也只有兩種標志位，分別是：
* pin：有該標志位的View在頁面滾動的過程中會一直停留在頂部，比如Toolbar可以被固定在頂部
* parallax：有該標志位的View表示能和頁面同時滾動。與該標志位相關聯的一個屬性是：layout_collapseParallaxMultiplier，該屬性是視差因子，表示該View與頁面的滾動速度存在差值，造成一種相對滾動的效果。
三、常用的層級關系
上面說到CollapsingToolbarLayout一般作為CoordinatorLayout的子元素出現，其實如果要實現上面的效果，還需要另外一個控件：AppBarLayout。該控件也是Design庫的控件，作用是把其所有子元素當做一個AppBar來使用。一般來說，實現折疊式Toolbar可以使用以下的層級關系：
<android.support.design.widget.CoordinatorLayout...> <android.support.design.widget.AppBarLayout...> <android.support.design.widget.CollapsingToolbarLayout...> <!-- your collapsed view --> <View.../> <android.support.v7.widget.Toolbar.../> </android.support.design.widget.CollapsingToolbarLayout> </android.support.design.widget.AppBarLayout> <!-- Scroll view --> <android.support.v7.widget.RecyclerView.../></android.support.design.widget.CoordinatorLayout>
從上面的層級關系來看，最外面的一層是CoordinatorLayout，它有兩個子元素，分別是AppBarLayout和RecyclerView(可滑動控件)，而AppBarLayout則包裹著CollapsingToolbarLayout，CollapsingToolbarLayout的子元素分別是被折疊的View(可以是一張圖片，也可以是一個布局)以及我們的Toolbar。
例子①
有了以上的知識儲備，我們就可以開始動手寫代碼了，我們的目標是實現上面的gif圖的效果。
1、在activity_main.xml文件中(注：以下注釋只是為了方便說明)：
<android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" <!-- 自定義命名空間 --> android:layout_width="match_parent" android:layout_height="match_parent"> <android.support.design.widget.AppBarLayout android:layout_width="match_parent" android:layout_height="200dp" android:fitsSystemWindows="true"> <android.support.design.widget.CollapsingToolbarLayout android:id="@+id/collapsing_toolbar_layout" android:layout_width="match_parent" android:layout_height="match_parent" app:contentScrim="?attr/colorPrimary" <!--toolbar折疊后的主體顏色 --> app:expandedTitleMarginEnd="10dp" <!--文字展開時的Margin --> app:expandedTitleMarginStart="10dp" app:collapsedTitleTextAppearance="@style/TextAppearance.AppCompat.Title" <!--字體的表現 --> app:layout_scrollFlags="scroll|exitUntilCollapsed"> <ImageView android:id="@+id/iv" android:layout_width="match_parent" android:layout_height="match_parent" android:scaleType="centerCrop" app:layout_collapseMode="parallax" <!--設置imageView可隨著滑動控件的滑動而滑動 --> app:layout_collapseParallaxMultiplier="0.5"/> <!--視差因子 --> <android.support.v7.widget.Toolbar android:id="@+id/toolbar" android:layout_width="match_parent" android:layout_height="?attr/actionBarSize" app:layout_collapseMode="pin" /> <!--toolbar折疊后固定于頂部 --> </android.support.design.widget.CollapsingToolbarLayout> </android.support.design.widget.AppBarLayout> <android.support.v4.widget.NestedScrollView android:layout_width="match_parent" android:layout_height="match_parent" app:layout_behavior="@string/appbar_scrolling_view_behavior"> <!--為滑動控件設置Behavior,這樣上面的控件才能做出相應改變 --> <LinearLayout android:orientation="vertical" android:layout_width="match_parent" android:layout_height="match_parent"> <include layout="@layout/item_card"/> <include layout="@layout/item_card"/> <include layout="@layout/item_card"/> <include layout="@layout/item_card"/> <include layout="@layout/item_card"/> <include layout="@layout/item_card"/> <include layout="@layout/item_card"/> <include layout="@layout/item_card"/> </LinearLayout> </android.support.v4.widget.NestedScrollView></android.support.design.widget.CoordinatorLayout>
與其相關聯的item_card.xml布局文件：
<?xml version="1.0" encoding="utf-8"?><android.support.v7.widget.CardView xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" android:layout_width="match_parent" android:layout_height="100dp" android:layout_margin="5dp" app:cardElevation="5dp" app:contentPaddingTop="2dp" app:contentPaddingBottom="2dp"> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="Learn and Share Android" android:textSize="20sp" android:layout_gravity="center"/></android.support.v7.widget.CardView>
2、在MainActivity.java文件中再做出一些處理：
private ImageView iv; private CollapsingToolbarLayout collapsingToolbarLayout; private Toolbar toolbar; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); collapsingToolbarLayout = (CollapsingToolbarLayout) findViewById(R.id.collapsing_toolbar_layout); iv = (ImageView) findViewById(R.id.iv); toolbar = (Toolbar) findViewById(R.id.toolbar); setSupportActionBar(toolbar); toolbar.setNavigationIcon(R.mipmap.ic_drawer_home); collapsingToolbarLayout.setTitle("DesignLibrarySample"); collapsingToolbarLayout.setCollapsedTitleTextColor(Color.WHITE); collapsingToolbarLayout.setExpandedTitleColor(Color.WHITE); iv.setImageResource(R.mipmap.ic_bg); }上面，我們為collapsingToolbarLayout設置了標題，以及收縮時標題的顏色和展開時標題的顏色等。經過上面的一個簡單例子，就能實現上面gif圖所顯示的折疊式Toolbar的效果了。
這里先小結一下：在CoordinatorLayout作為父布局的情況下，給滑動控件設置一個layout_behavior=”@string/appbar_scrolling_view_behavior”標志位(該Behavior系統以及幫我們實現)，那么當帶有這個標志位的控件滑動的時候會觸發帶有scroll_flags標志位的另一個控件進行滑動，此時imageview的layout_collapseMode是parallax，所以它會以有視差的方式來相對滑動，而toolbar設置了pin的標記位，所以在收縮后會固定在屏幕頂部。
例子②
在例子①內，我們為CollapsingToolbarLayout設置的scroll_flags是”scroll | exitUntilCollapsed”，那么我們把標志位換成別的會有什么不同的效果呢？
在activity_main.xml內，作如下修改：
<android.support.design.widget.CollapsingToolbarLayout ... app:layout_scrollFlags="scroll|enterAlwaysCollapsed|enterAlways">
然后別的不作改動，效果如下：
顯然，所造成的效果發生了變化，這里toolbar并不一致固定在頂部了，而是隨著滑動而滑出了屏幕之外，同時如果手指向下滑動，toolbar會逐漸出現并保持著最小的高度，等到回到了最頂部后，toolbar會展開成原來的樣子。
那么，基于以上的例子，如果上面少了一個“enterAlwaysCollapsed”這個標志位又會怎樣呢？該標志位的作用上面也已經解釋過了，是控制toolbar以最小的高度進入屏幕，并且在滑動控件滑動到最頂端的時候再展開成完整的高度。如果少了這個標志位，在我們手指向下滑的時候，toolbar也會逐漸出現，但是與上面gif圖不同的是，toolbar會繼續展開變成原來的樣子，即出現imageview。圖這里就不放出來了，讀者可以自行驗證~
通過以上的兩個小例子，我們對CollapsingToolbarLayout有了一定的認識，也學會了它的使用方法了，使用它能讓我們的應用變得更加美觀。那么最后，我們再來談談注意事項，也即筆者開發過程中遇到的坑。
注意事項
1、Android Design Support Library的使用需要配合特定的主題，一般用AppCompat下的主題即可，也可以自定義主題，繼承自AppCompat的主題，否則會報錯。另外如果使用Android Studio的話，主題的相關代碼需要在styles.xml(v21)文件內做出相應的修改，否則使用Android 5.0以上的機子做測試的話也會報錯。
2、由于使用了AppCompat的主題，那么我們的Activity應該繼承自AppCompatActivity。
3、筆者之前使用design support library的版本號是23.1.0，在此版本上，CollapsingToolbarLayout沒有設置collapsedTitleTextAppearance屬性，標題可以正常顯示，然而到了24.1.0版本，即上面所用的版本，如果沒有設置collapsedTitleTextAppearance屬性，則當toolbar收縮后，其標題文字變得非常小。所以我們要設置collapsedTitleTextAppearance=”@style/TextAppearance.AppCompat.Title”這個屬性，才能變得正常。
4、如果沒有為CollapsingToolbarLayout設置一個title，那么會使用ActionBar自帶的標題來顯示應用的名稱，這是因為調用了setSupportActionBar(toolbar)函數。
最后附上代碼的地址：DesignSupportLibrarySample
