1. Android坐標系

在Android中，將屏幕的最左上角頂點作為Android坐標系的原點

從原點向右是X軸的正方向，從原點向下是Y軸的正方向

View提供了getLocationOnScreen( int[] location)方法來獲取在整個屏幕內的絕對坐標，該坐標值為View左上角的坐標。注意該View的坐標值是從屏幕左上角開始獲取的，所以也包括了通知欄的高度

該方法的具體實現

/**   * <p>Computes the coordinates of this view on the screen. The argument   * must be an array of two integers. After the method returns, the array   * contains the x and y location in that order.</p>   *   * @param location an array of two integers in which to hold the coordinates   */  public void getLocationOnScreen(@Size(2) int[] location) {    getLocationInWindow(location);    final AttachInfo info = mAttachInfo;    if (info != null) {      location[0] += info.mWindowLeft;      location[1] += info.mWindowTop;    }  }

可看到，傳入的int[]數組中，location[0]代表的是X軸坐標，location[1]代表的Y軸坐標

這里還有個getLocationInWindow方法，作用是獲取View在當前窗口內的絕對坐標

我們在通過MotionEvent類中的getRawX()，getRawY()方法獲取的坐標同樣也屬于這種Android坐標系里的坐標

2. 視圖坐標系

Android中的視圖坐標系，描述的是子視圖與其父視圖中的位置關系

和Android坐標系一樣，視圖坐標系也是以原點向右為X軸正方向，以原點向下為Y軸正方向，與Android坐標系不同的是，視圖坐標系的原點是以父視圖左上角的位置為原點

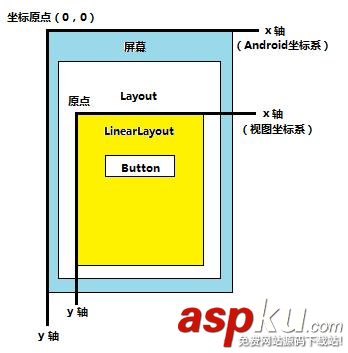

如上圖中，對于Button來說，父視圖LinearLayout左上角就是視圖坐標系的原點(0,0)

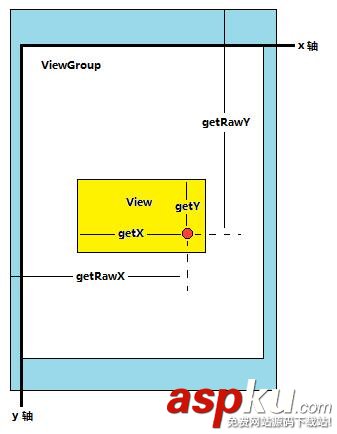

我們通過MotionEvent類中的getX()、getY()方法所獲得的就是視圖坐標系的坐標

在Android中，系統提供了很多獲取坐標值、相對距離等方法

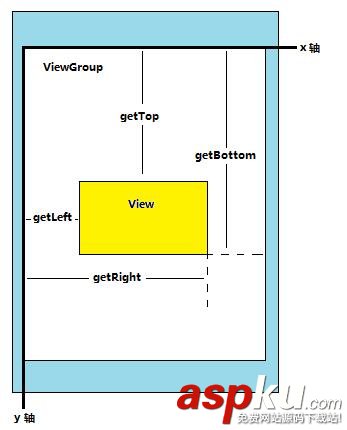

View提供的API

•getTop()：獲取View頂邊到其父布局頂邊的距離

•getLeft()：獲取View左邊到其父布局左邊的距離

•getRight()：獲取View右邊到其父布局左邊的距離

•getBottom()：獲取View底邊到其父布局頂邊的距離

MotionEvent提供的API

• getX()：獲取點擊位置離View左邊的距離

• getY()：獲取點擊位置離View頂邊的距離

• getRawX()：獲取點擊位置離屏幕左邊的距離

• getRawY()：獲取點擊位置離屏幕頂邊的距離
