一、概述
在自定義ViewGroup中，很多效果都包含用戶手指去拖動其內部的某個View(eg:側滑菜單等)，針對具體的需要去寫好onInterceptTouchEvent和onTouchEvent這兩個方法是一件很不容易的事，需要自己去處理：多手指的處理、加速度檢測等等。
好在官方在v4的支持包中提供了ViewDragHelper這樣一個類來幫助我們方便的編寫自定義ViewGroup。簡單看一下它的注釋：
ViewDragHelper is a utility class for writing custom ViewGroups. It offers a number
of useful operations and state tracking for allowing a user to drag and reposition
views within their parent ViewGroup.
本篇博客將重點介紹ViewDragHelper的使用，并且最終去實現一個類似DrawerLayout的一個自定義的ViewGroup。（ps:官方的DrawerLayout就是用此類實現）
二、入門小示例
首先我們通過一個簡單的例子來看看其快捷的用法，分為以下幾個步驟：
(一) 自定義ViewGroup
package com.zhy.learn.view;import android.content.Context;import android.support.v4.widget.ViewDragHelper;import android.util.AttributeSet;import android.view.MotionEvent;import android.view.View;import android.widget.LinearLayout;/** * Created by zhy on 15/6/3. */public class VDHLayout extends LinearLayout{ private ViewDragHelper mDragger; public VDHLayout(Context context, AttributeSet attrs) { super(context, attrs); mDragger = ViewDragHelper.create(this, 1.0f, new ViewDragHelper.Callback() { @Override public boolean tryCaptureView(View child, int pointerId) { return true; } @Override public int clampViewPositionHorizontal(View child, int left, int dx) { return left; } @Override public int clampViewPositionVertical(View child, int top, int dy) { return top; } }); } @Override public boolean onInterceptTouchEvent(MotionEvent event) { return mDragger.shouldInterceptTouchEvent(event); } @Override public boolean onTouchEvent(MotionEvent event) { mDragger.processTouchEvent(event); return true; }}可以看到，上面整個自定義ViewGroup的代碼非常簡潔，遵循上述3個步驟：
1、創建實例
mDragger = ViewDragHelper.create(this, 1.0f, new ViewDragHelper.Callback() { });創建實例需要3個參數，第一個就是當前的ViewGroup，第二個sensitivity，主要用于設置touchSlop:
helper.mTouchSlop = (int) (helper.mTouchSlop * (1 / sensitivity));
可見傳入越大，mTouchSlop的值就會越小。第三個參數就是Callback，在用戶的觸摸過程中會回調相關方法，后面會細說。
2、觸摸相關方法
@Override public boolean onInterceptTouchEvent(MotionEvent event) { return mDragger.shouldInterceptTouchEvent(event); } @Override public boolean onTouchEvent(MotionEvent event) { mDragger.processTouchEvent(event); return true; }onInterceptTouchEvent中通過使用mDragger.shouldInterceptTouchEvent(event)來決定我們是否應該攔截當前的事件。onTouchEvent中通過mDragger.processTouchEvent(event)處理事件。
3、實現ViewDragHelper.CallCack相關方法
new ViewDragHelper.Callback() { @Override public boolean tryCaptureView(View child, int pointerId) { return true; } @Override public int clampViewPositionHorizontal(View child, int left, int dx) { return left; } @Override public int clampViewPositionVertical(View child, int top, int dy) { return top; } }
ViewDragHelper中攔截和處理事件時，需要會回調CallBack中的很多方法來決定一些事，比如：哪些子View可以移動、對個移動的View的邊界的控制等等。
上面復寫的3個方法：
tryCaptureView如何返回ture則表示可以捕獲該view，你可以根據傳入的第一個view參數決定哪些可以捕獲
clampViewPositionHorizontal,clampViewPositionVertical可以在該方法中對child移動的邊界進行控制，left , top 分別為即將移動到的位置，比如橫向的情況下，我希望只在ViewGroup的內部移動，即：最小>=paddingleft，最大<=ViewGroup.getWidth()-paddingright-child.getWidth。就可以按照如下代碼編寫：
@Override public int clampViewPositionHorizontal(View child, int left, int dx) { final int leftBound = getPaddingLeft(); final int rightBound = getWidth() - mDragView.getWidth() - leftBound; final int newLeft = Math.min(Math.max(left, leftBound), rightBound); return newLeft; }經過上述3個步驟，我們就完成了一個簡單的自定義ViewGroup，可以自由的拖動子View。
簡單看一下布局文件
(二) 布局文件
<com.zhy.learn.view.VDHLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:orientation="vertical" android:layout_height="match_parent" > <TextView android:layout_margin="10dp" android:gravity="center" android:layout_gravity="center" android:background="#44ff0000" android:text="I can be dragged !" android:layout_width="100dp" android:layout_height="100dp"/> <TextView android:layout_margin="10dp" android:layout_gravity="center" android:gravity="center" android:background="#44ff0000" android:text="I can be dragged !" android:layout_width="100dp" android:layout_height="100dp"/> <TextView android:layout_margin="10dp" android:layout_gravity="center" android:gravity="center" android:background="#44ff0000" android:text="I can be dragged !" android:layout_width="100dp" android:layout_height="100dp"/></com.zhy.learn.view.VDHLayout>
我們的自定義ViewGroup中有三個TextView。
當前效果：
可以看到短短數行代碼就可以玩起來了~~~
有了直觀的認識以后，我們還需要對ViewDragHelper.CallBack里面的方法做下深入的理解。首先我們需要考慮的是：我們的ViewDragHelper不僅僅說只能夠去讓子View去跟隨我們手指移動，我們繼續往下學習其他的功能。
三、功能展示
ViewDragHelper還能做以下的一些操作：
那么我們接下來對我們最基本的例子進行改造，包含上述的幾個操作。

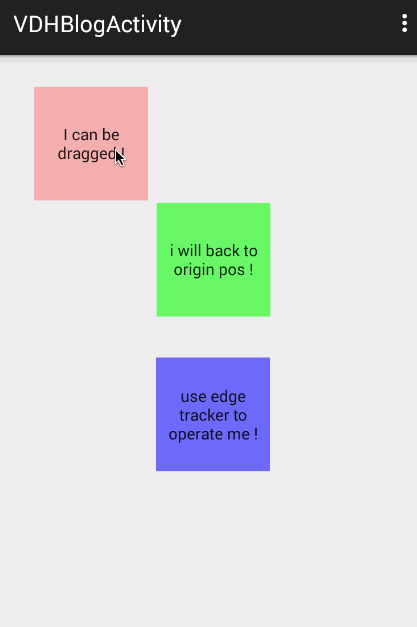

首先看一下我們修改后的效果：
簡單的為每個子View添加了不同的操作：
第一個View，就是演示簡單的移動
第二個View，演示除了移動后，松手自動返回到原本的位置。（注意你拖動的越快，返回的越快）
第三個View，邊界移動時對View進行捕獲。
好了，看完效果圖，來看下代碼的修改：
修改后的代碼
package com.zhy.learn.view;import android.content.Context;import android.graphics.Point;import android.support.v4.widget.ViewDragHelper;import android.util.AttributeSet;import android.view.MotionEvent;import android.view.View;import android.widget.LinearLayout;/** * Created by zhy on 15/6/3. */public class VDHLayout extends LinearLayout{ private ViewDragHelper mDragger; private View mDragView; private View mAutoBackView; private View mEdgeTrackerView; private Point mAutoBackOriginPos = new Point(); public VDHLayout(Context context, AttributeSet attrs) { super(context, attrs); mDragger = ViewDragHelper.create(this, 1.0f, new ViewDragHelper.Callback() { @Override public boolean tryCaptureView(View child, int pointerId) { //mEdgeTrackerView禁止直接移動 return child == mDragView || child == mAutoBackView; } @Override public int clampViewPositionHorizontal(View child, int left, int dx) { return left; } @Override public int clampViewPositionVertical(View child, int top, int dy) { return top; } //手指釋放的時候回調 @Override public void onViewReleased(View releasedChild, float xvel, float yvel) { //mAutoBackView手指釋放時可以自動回去 if (releasedChild == mAutoBackView) { mDragger.settleCapturedViewAt(mAutoBackOriginPos.x, mAutoBackOriginPos.y); invalidate(); } } //在邊界拖動時回調 @Override public void onEdgeDragStarted(int edgeFlags, int pointerId) { mDragger.captureChildView(mEdgeTrackerView, pointerId); } }); mDragger.setEdgeTrackingEnabled(ViewDragHelper.EDGE_LEFT); } @Override public boolean onInterceptTouchEvent(MotionEvent event) { return mDragger.shouldInterceptTouchEvent(event); } @Override public boolean onTouchEvent(MotionEvent event) { mDragger.processTouchEvent(event); return true; } @Override public void computeScroll() { if(mDragger.continueSettling(true)) { invalidate(); } } @Override protected void onLayout(boolean changed, int l, int t, int r, int b) { super.onLayout(changed, l, t, r, b); mAutoBackOriginPos.x = mAutoBackView.getLeft(); mAutoBackOriginPos.y = mAutoBackView.getTop(); } @Override protected void onFinishInflate() { super.onFinishInflate(); mDragView = getChildAt(0); mAutoBackView = getChildAt(1); mEdgeTrackerView = getChildAt(2); }}布局文件我們僅僅是換了下文本和背景色就不重復貼了。
第一個View基本沒做任何修改。
第二個View，我們在onLayout之后保存了最開啟的位置信息，最主要還是重寫了Callback中的onViewReleased，我們在onViewReleased中判斷如果是mAutoBackView則調用settleCapturedViewAt回到初始的位置。大家可以看到緊隨其后的代碼是invalidate();因為其內部使用的是mScroller.startScroll，所以別忘了需要invalidate()以及結合computeScroll方法一起。
第三個View，我們在onEdgeDragStarted回調方法中，主動通過captureChildView對其進行捕獲，該方法可以繞過tryCaptureView，所以我們的tryCaptureView雖然并為返回true，但卻不影響。注意如果需要使用邊界檢測需要添加上mDragger.setEdgeTrackingEnabled(ViewDragHelper.EDGE_LEFT);。
到此，我們已經介紹了Callback中常用的回調方法了，當然還有一些方法沒有介紹，接下來我們修改下我們的布局文件，我們把我們的TextView全部加上clickable=true，意思就是子View可以消耗事件。再次運行，你會發現本來可以拖動的View不動了，（如果有拿Button測試的兄弟應該已經發現這個問題了，我希望你看到這了，而不是已經提問了,哈~）。
原因是什么呢？主要是因為，如果子View不消耗事件，那么整個手勢（DOWN-MOVE*-UP）都是直接進入onTouchEvent，在onTouchEvent的DOWN的時候就確定了captureView。如果消耗事件，那么就會先走onInterceptTouchEvent方法，判斷是否可以捕獲，而在判斷的過程中會去判斷另外兩個回調的方法：getViewHorizontalDragRange和getViewVerticalDragRange，只有這兩個方法返回大于0的值才能正常的捕獲。
所以，如果你用Button測試，或者給TextView添加了clickable = true ，都記得重寫下面這兩個方法：
@Overridepublic int getViewHorizontalDragRange(View child){ return getMeasuredWidth()-child.getMeasuredWidth();}@Overridepublic int getViewVerticalDragRange(View child){ return getMeasuredHeight()-child.getMeasuredHeight();}方法的返回值應當是該childView橫向或者縱向的移動的范圍，當前如果只需要一個方向移動，可以只復寫一個。
到此，我們列一下所有的Callback方法，看看還有哪些沒用過的：
onViewDragStateChanged
當ViewDragHelper狀態發生變化時回調（IDLE,DRAGGING,SETTING[自動滾動時]）
onViewPositionChanged
當captureview的位置發生改變時回調
onViewCaptured
當captureview被捕獲時回調
onViewReleased 已用
onEdgeTouched
當觸摸到邊界時回調。
onEdgeLock
true的時候會鎖住當前的邊界，false則unLock。
onEdgeDragStarted 已用
getOrderedChildIndex
改變同一個坐標（x,y）去尋找captureView位置的方法。（具體在：findTopChildUnder方法中）
getViewHorizontalDragRange 已用
getViewVerticalDragRange 已用
tryCaptureView 已用
clampViewPositionHorizontal 已用
clampViewPositionVertical 已用
ok，至此所有的回調方法都有了一定的認識。
總結下，方法的大致的回調順序：
shouldInterceptTouchEvent：DOWN: getOrderedChildIndex(findTopChildUnder) ->onEdgeTouchedMOVE: getOrderedChildIndex(findTopChildUnder) ->getViewHorizontalDragRange & getViewVerticalDragRange(checkTouchSlop)(MOVE中可能不止一次) ->clampViewPositionHorizontal& clampViewPositionVertical ->onEdgeDragStarted ->tryCaptureView ->onViewCaptured ->onViewDragStateChangedprocessTouchEvent:DOWN: getOrderedChildIndex(findTopChildUnder) ->tryCaptureView ->onViewCaptured ->onViewDragStateChanged ->onEdgeTouchedMOVE: ->STATE==DRAGGING:dragTo ->STATE!=DRAGGING: onEdgeDragStarted ->getOrderedChildIndex(findTopChildUnder) ->getViewHorizontalDragRange& getViewVerticalDragRange(checkTouchSlop) ->tryCaptureView ->onViewCaptured ->onViewDragStateChanged
ok，上述是正常情況下大致的流程，當然整個過程可能會存在很多判斷不成立的情況。
從上面也可以解釋，我們在之前TextView(clickable=false)的情況下，沒有編寫getViewHorizontalDragRange方法時，是可以移動的。因為直接進入processTouchEvent的DOWN，然后就onViewCaptured、onViewDragStateChanged（進入DRAGGING狀態），接下來MOVE就直接dragTo了。
而當子View消耗事件的時候，就需要走shouldInterceptTouchEvent，MOVE的時候經過一系列的判斷（getViewHorizontalDragRange，clampViewPositionVertical等），才能夠去tryCaptureView。
ok，到此ViewDragHelper的入門用法我們就介紹結束了，下一篇，我們將使用ViewDragHelper去自己實現一個DrawerLayout。
有興趣的也可以根據本文，以及DrawerLayout的源碼去實現了~
參考鏈接
http://flavienlaurent.com/blog/2013/08/28/each-navigation-drawer-hides-a-viewdraghelper/
http://blog.denevell.org/android-viewdraghelper-example-tutorial.html
~~have a nice day ~~
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持VEVB武林網。
