一、概述

最近項目中需要制作柱形圖以及折線圖，所以便在網上搜索了一下這方面的開源框架，最后找到了這個酷炫的框架，不僅支持各種各樣的圖形制作，包括折線圖、柱形圖、餅狀圖等，而且提供了豐富的API接口，等著你去自定義，只要花點心思便能 DIY 出你心儀的圖表類型，使用起來也是相當的簡單。

Android,圖表,框架

從效果圖可以看到，這個框架是相當酷炫的啊，在這里附上該框架的github地址hellocharts-android，有興趣的不妨去 star 一下

二、炫酷的柱形圖

Android,圖表,框架

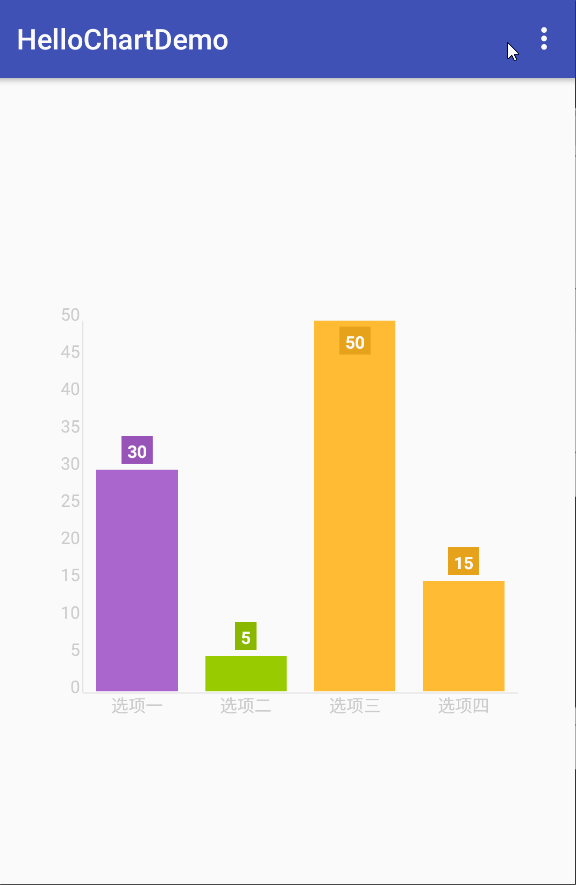

可以看到柱形圖也是能玩出花樣來的，絢麗的色彩，自定義的橫縱軸單位以及靈活的數值變化，無疑是相當吸引眼球的，就讓我們來看看怎么實現這些效果吧

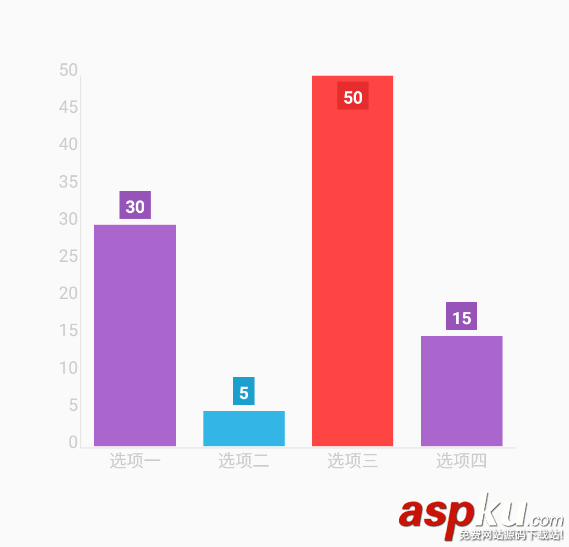

1、最常見的柱形圖

Android,圖表,框架

因為這個框架中各式各樣的效果實在太多，如果全部都寫的話，一篇博客實在是寫不了，所以就通過實現一個常見的柱形圖，以點帶面，希望能對大家掌握這個框架的使用有一定的幫助。

(1) 布局的實現

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:orientation="vertical"    android:paddingLeft="20dp"    android:paddingRight="20dp" > <lecho.lib.hellocharts.view.ColumnChartView  android:id="@+id/column_chart_cc"  android:layout_width="match_parent"  android:layout_height="300dp"  android:layout_gravity="center"  android:layout_centerInParent="true"  /></RelativeLayout>

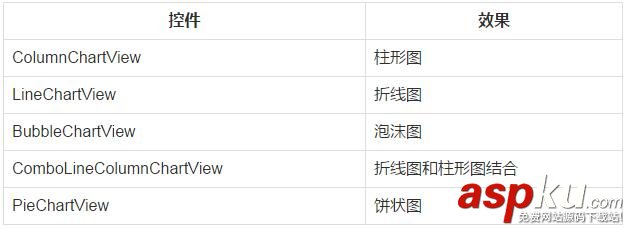

可以看到直接將我們需要的控件放在我們想要的位置就行了，我們要實現的是柱形圖，對應的便是ColumnChartView，這里附上一份控件對應的效果

Android,圖表,框架

(2) Activity中主要的代碼

public class ColumnChartActivity extends AppCompatActivity { private ColumnChartView mColumnChartCc; private ColumnChartData data; // 柱形圖對應的各種屬性 private boolean hasAxes = true; // 是否要添加橫縱軸的屬性 private boolean hasAxesNames = true; // 是否設置橫縱軸的名字 private boolean hasLabels = false; // 是否顯示柱形圖的數據 private boolean hasLabelForSelected = false; // 是否點中顯示數據 @Override protected void onCreate(@Nullable Bundle savedInstanceState) {  super.onCreate(savedInstanceState);  setContentView(R.layout.activity_column);  mColumnChartCc = (ColumnChartView) findViewById(R.id.column_chart_cc);  mColumnChartCc.setOnValueTouchListener(new ValueTouchListener());  generateSubcolumnsData(); } private void generateSubcolumnsData() {  int numSubcolumns = 1;  int numColumns = 4; // 表示總共有四根柱子  List<Column> columns = new ArrayList<Column>();  List<SubcolumnValue> values; // 柱子的屬性  List<AxisValue> axisValueList = new ArrayList<>();  Float[] floats = {30f, 5f, 50f, 15f}; // 包含柱形圖的數值的數組  String[] selecedNames = {"選項一", "選項二", "選項三", "選項四"}; // 包含柱子的名稱的數組  for (int i = 0; i < numColumns; ++i) {   values = new ArrayList<SubcolumnValue>();   values.add(new SubcolumnValue(floats[i], ChartUtils.pickColor())); // 將柱子的數據以及顏色設置給 SubcolumnValue   axisValueList.add(new AxisValue(i).setLabel(selecedNames[i]));   Column column = new Column(values); // 設置整根柱子的屬性   column.setHasLabels(hasLabels); // 是否顯示柱子的數據   column.setHasLabelsOnlyForSelected(hasLabelForSelected); // 是否選中顯示數據，一般為false   columns.add(column);  }  data = new ColumnChartData(columns);  data.setAxisXBottom(new Axis(axisValueList)); // 設置 Y 軸的屬性  data.setAxisYLeft(new Axis()); // 設置 X 軸的屬性  mColumnChartCc.setColumnChartData(data); // 將數據設置給顯示柱形圖的控件 }}

先定義一些我們后面需要用到的屬性，在onCreate進行布局的初始化，可以看到我們想要實現的效果都封裝在 generateSubcolumnsData 這個方法中，這個方法主要實現了這幾個方面的設置

- 先設定我們總共要多少根柱子
- 通過遍歷，將各根柱子的數值、顏色以及對應的名稱進行設置
- 最后設置橫縱軸的數值以及名稱

除了以上操作之外，還有其他比較好看的效果，比如雙擊放大柱形圖、設置網狀的背景、點擊柱子跳出我們想要顯示的內容，這些我們都可以方便地進行定義

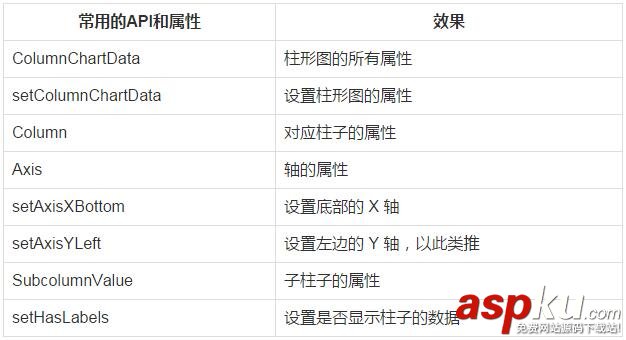

(3) 比較常用的API和屬性

Android,圖表,框架
