簡單的截屏和錄屏功能。
因為MediaProjection是5.0以上才出現的，所以今天所講述功能實現，只在5.0以上的系統有效。
截屏：
步驟如下：
1：獲取MediaProjectionManager
2：通過MediaProjectionManager.createScreenCaptureIntent()獲取Intent
3：通過startActivityForResult傳入Intent然后在onActivityResult中通過MediaProjectionManager.getMediaProjection(resultCode,data)獲取MediaProjection
4：創建ImageReader,構建VirtualDisplay
5:最后就是通過ImageReader截圖，就可以從ImageReader里獲得Image對象。
6:將Image對象轉換成bitmap
實現：
步驟已經給出了，我們就按照步驟來實現代碼吧。
首先MediaProjectionManager是系統服務，我們通過getSystemService(MEDIA_PROJECTION_SERVICE)獲取它
然后調用startActivityForResult傳入projectionManager.createScreenCaptureIntent()創建的Intent
緊接著我們就可以在onActivityResult(int requestCode, int resultCode, Intent data)中通過resultCode和data來獲取MediaProjection
@Override protected void onActivityResult(int requestCode, int resultCode, Intent data) { if(requestCode == SCREEN_SHOT){ if(resultCode == RESULT_OK){ //獲取MediaProjection mediaProjection = projectionManager.getMediaProjection(requestCode,data); } } }然后就是創建ImageReader和VirtualDisplay
imageReader = ImageReader.newInstance(width, height, PixelFormat.RGBA_8888, 1); if(imageReader!=null){ Log.d(TAG, "imageReader Successful"); } mediaProjection.createVirtualDisplay("ScreenShout", width,height,dpi, DisplayManager.VIRTUAL_DISPLAY_FLAG_AUTO_MIRROR, imageReader.getSurface(),null,null);這里我們依次講解一下。
首先是ImageReader.newInstance方法：
方法里接收四個參數。
前兩個width,height是用來指定生成圖像的寬和高。
第三個參數format是圖像的格式，這個格式必須是ImageFormat或PixelFormat中的一個，這兩個Format里有很多格式，大家可以點進去看看，我們例子中使用的是PixelFormat.RGBA_8888格式(需要注意的是并不是所有的格式都被ImageReader支持，比如說ImageFormat.NV21)。
第四個參數是maxImages，這個參數指的是你想同時在ImageReader里獲取到的Image對象的個數，這個參數我不是很懂，我不理解同時的意思。我的理解是ImageReader是一個類似數組的東西，然后我們可以通過acquireLatestImage()或acquireNextImage()方法來得到里面的Image對象(可能有誤，僅供參考)。這個值應該設置的越小越好，但是得大于0，所以我們上面設置的是1。
然后我們看看mediaProjection.createVirtualDisplay方法：
createVirtualDisplay(@NonNull String name, int width, int height, int dpi, int flags, @Nullable Surface surface, @Nullable VirtualDisplay.Callback callback, @Nullable Handler handler)
首先這個方法返回的是VirtualDisplay。
前四個不用說了，分別是VirtualDisplay的名字，寬，高和dpi。
第五個參數，大家可以點 DisplayManager查看所有的flags，我沒有具體的研究過，在本次要實現的例子里，除了VIRTUAL_DISPLAY_FLAG_SECURE這個會報錯，其他的flags效果都一樣。
第六個參數，是一個Surface。我這里表達一下我的理解，當VirtualDisplay被創建出來時，也就是createVirtualDisplay調用后，你在真實屏幕上的每一幀都會輸入到Surface參數里。也就是說，如果你放個SurfaceView，然后傳入SurfaceView的Surface那么你在屏幕上的操作都會顯示在SurfaceView里(這里我們后面錄屏會講)。我們這里傳入的是ImageReader的Surface。這其中的邏輯我的理解是這樣的，真實屏幕的每一幀都都會傳給ImageReader，根據ImageReader的maxImages參數，比如說maxImages是2，那么ImageReader始終保持兩幀圖片，但這兩幀圖片是一直隨著真實屏幕的操作而更新的(不知道大家有沒有聽懂)。
第七個參數，是一個回調函數，在VirtualDisplay狀態改變時調用。因為我們這里沒有，所以傳null。
第八個參數，這里我給出原文：“The Handler on which the callback should be invoked, or null if the callback should be invoked on the calling thread's main Looper.”因為我翻譯不好。不過和普通的Handler使用場景類似。
現在我們ImageReader和VirtualDisplay，接下來我們就可以通過ImageReader的acquireLatestImage()或acquireNextImage()來得到Image對象了。
SystemClock.sleep(1000);Image image = imageReader.acquireNextImage();
這里有個坑，就是你在獲取Image的時候，得先暫停1秒左右，不然就會獲取失敗(原因未知)。
現在我們有了Image對象，但是Image對象并不能直接作為UI資源被使用，我們可以將它轉換成Bitmap對象。
int width = image.getWidth(); int height = image.getHeight(); final Image.Plane[] planes = image.getPlanes(); final ByteBuffer buffer = planes[0].getBuffer(); int pixelStride = planes[0].getPixelStride(); int rowStride = planes[0].getRowStride(); int rowPadding = rowStride - pixelStride * width; bitmap = Bitmap.createBitmap(width + rowPadding / pixelStride, height, Bitmap.Config.ARGB_8888); bitmap.copyPixelsFromBuffer(buffer); image.close();
這里最主要的邏輯就是像素與字節的轉換，我們需要將Image對象的字節流寫進Bitmap里，但是Bitmap接收的是像素格式的。
我們一行一行來看：
首先獲取image對象的寬和高，注意width和height是像素格式的。
然后獲取ByteBuffer，里面存放的就是圖片的字節流，是字節格式的。我是這么理解的，ByteBuffer里面是一長串的字節序列，按照某種格式分成行列就變成了圖片。
然后獲取PixelStride，這指的是兩個像素的距離(就是一個像素頭部到相鄰像素的頭部)，這是字節格式的。
RowStride是一行占用的距離(就是一行像素頭部到相鄰行像素的頭部)，這個大小和width有關，這里需要注意，因為內存對齊的原因，所以每行會有一些空余。這個值也是字節格式的。
緊接著我們需要創建一個Bitmap用來接受Image的buffer的輸入，buffer是字節流，它會按照我們設置的format轉換成像素，所以這里最重要的一個地方就是Bitmap創建的大小，因為高度就是行數所以就是height，但是寬度因為上面說的內存對齊問題會有些空余，所以我們要先求出空余部分，然后加上width。
int rowPadding = rowStride - pixelStride * width;
這句話用整行的距離減去了一行里像素及空隙占用的距離，剩下的就是空余部分。但是這個是字節格式的。我們將它除以pixelStride，也就是一個像素及空隙占用的字節大小，就轉換成了像素格式。
然后：
width + rowPadding / pixelStride
這個就是一行里像素的占用了，我們將它傳給Bitmap：
創建出合適大小的Bitmap，然后把Image的buffer傳給它，就成功的將Image對象轉換成了Bitmap。
這里我可能講的不清楚，我給大家畫了張圖：
上面的一小格一小格是一塊塊像素。
好了，現在我們已經獲取到了bitmap了，我們可以把它放到ImageView里顯示一下，我寫了一個例子，效果如下：

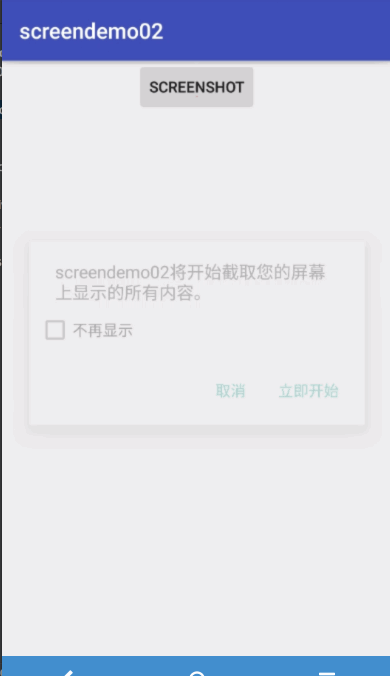

點擊按鈕，彈出一個對話框請求截屏，點擊立即開始的話，截屏就會顯示在下面的ImageView里。
截屏就這樣，我已經盡力了，╮(╯▽╰)╭
錄屏：
步驟：
錄屏的前三步和截屏是一樣的，出現分歧點的地方在于VirtualDisplay創建時傳入的Surface，還記得我們上面說的嗎，說在創建VirtualDisplay的時候，傳入一個SurfaceView的Surface的話，那么你在真實屏幕上的操作，都會重現在SurfaceView上。我們來試一下：
mediaProjection.createVirtualDisplay("ScreenShout", width,height,dpi, DisplayManager.VIRTUAL_DISPLAY_FLAG_AUTO_MIRROR, surfaceView.getHolder().getSurface(),null,null);我們在Surface參數中傳入一個SurfaceView的Surface
效果如下：
可以看到我們放了一個Button，放了一個ImageView，放了一個SurfaceView。
點擊Button，然后點立即開始之后，真實屏幕就映射到了SurfaceView里。
所以當創建VirtualDisplay時，真實屏幕就映射到了Surface，也就是我們可以再Surface里拿到屏幕的一個輸入。那我們要錄屏的話，就只要把Surface轉換成我們需要的格式就行了，在本篇文章的例子中，我們會將Surface對象轉換成mp4格式。這就需要用到MediaCodec類和MediaMuxer類。MediaCodec生成一個Surface用來接收屏幕的輸出并按照格式編碼，然后傳給MediaMuxer用來封裝成mp4格式的視頻。
//第一個參數是mime類型，我們傳入video/avc //第二第三個參數是寬和高 MediaFormat format = MediaFormat.createVideoFormat("video/avc", width, height); //COLOR_FormatSurface這里表明數據將是一個graphicbuffer元數據 format.setInteger(MediaFormat.KEY_COLOR_FORMAT, MediaCodecInfo.CodecCapabilities.COLOR_FormatSurface); //設置碼率，碼率越大視頻越清晰，相對的占用內存也要更大 format.setInteger(MediaFormat.KEY_BIT_RATE, 6000000); //設置幀數 format.setInteger(MediaFormat.KEY_FRAME_RATE, 30); //設置兩個關鍵幀的間隔，這個值你設置成多少對我們這個例子都沒啥影響 //這個值做視頻的朋友可能會懂，反正我不是很懂，大概就是你預覽的時候，比如你設置為10，那么你10秒內的預覽圖都是同一張 format.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, 10); //創建一個MediaCodec實例 mediaCodec = MediaCodec.createEncoderByType("video/avc"); //第一個參數將我們上面設置的format傳進去 //第二個參數是Surface，如果我們需要讀取MediaCodec編碼后的數據就要傳，但我們這里不需要所以傳null //第三個參數關于加解密的，我們不需要，傳null //第四個參數是一個確定的標志位，也就是我們現在傳的這個 mediaCodec.configure(format, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE); //獲取MediaCodec的surface，這個surface其實就是一個入口，屏幕作為輸入源就會進入這個入口，然后交給MediaCodec編碼 surface = mediaCodec.createInputSurface(); mediaCodec.start();上面講了MediaCodec的創建，我們也可以從中看到屏幕數據是怎么進入MediaCodec的。具體的我已經注釋了。
接下來我們創建一個MediaMuxer對象：
//第一個參數是輸出的地址//第二個參數是輸出的格式，我們設置的是mp4格式mediaMuxer = new MediaMuxer(filePath, MediaMuxer.OutputFormat.MUXER_OUTPUT_MPEG_4);
然后創建VirtualDisplay，把MediaCodec的surface傳進去：
virtualDisplay = mediaProjection.createVirtualDisplay(TAG + "-display", width, height, dpi, DisplayManager.VIRTUAL_DISPLAY_FLAG_PUBLIC, surface, null, null);
最后就是視頻的編碼與轉換MP4還有保存了：
private void recordVirtualDisplay() { while (!mQuit.get()) { //dequeueOutputBuffer方法你可以這么理解，它會出列一個輸出buffer(你可以理解為一幀畫面),返回值是這一幀畫面的順序位置(類似于數組的下標) //第二個參數是超時時間，如果超過這個時間了還沒成功出列，那么就會跳過這一幀，去出列下一幀，并返回INFO_TRY_AGAIN_LATER標志位 int index = mediaCodec.dequeueOutputBuffer(bufferInfo, 10000); //當格式改變的時候嗎，我們需要重新設置格式 //在本例中，只第一次開始的時候會返回這個值 if (index == MediaCodec.INFO_OUTPUT_FORMAT_CHANGED) { resetOutputFormat(); } else if (index >= 0) {//這里說明dequeueOutputBuffer執行正常 //這里執行我們轉換成mp4的邏輯 encodeToVideoTrack(index); mediaCodec.releaseOutputBuffer(index, false); } } } //這里是將數據傳給MediaMuxer，將其轉換成mp4 private void encodeToVideoTrack(int index) { //通過index獲取到ByteBuffer(可以理解為一幀) ByteBuffer encodedData = mediaCodec.getOutputBuffer(index); //當bufferInfo返回這個標志位時，就說明已經傳完數據了，我們將bufferInfo.size設為0，準備將其回收 if ((bufferInfo.flags & MediaCodec.BUFFER_FLAG_CODEC_CONFIG) != 0) { bufferInfo.size = 0; } if (bufferInfo.size == 0) { encodedData = null; } if (encodedData != null) { encodedData.position(bufferInfo.offset);//設置我們該從哪個位置讀取數據 encodedData.limit(bufferInfo.offset + bufferInfo.size);//設置我們該讀多少數據 //這里將數據寫入 //第一個參數是每一幀畫面要放置的順序 //第二個是要寫入的數據 //第三個參數是bufferInfo，這個數據包含的是encodedData的offset和size mediaMuxer.writeSampleData(videoTrackIndex, encodedData, bufferInfo); } } //這個方法其實就是設置MediaMuxer的Format private void resetOutputFormat() { //將MediaCodec的Format設置給MediaMuxer MediaFormat newFormat = mediaCodec.getOutputFormat(); //獲取videoTrackIndex，這個值是每一幀畫面要放置的順序 videoTrackIndex = mediaMuxer.addTrack(newFormat); mediaMuxer.start(); muxerStarted = true; }好了，錄屏到此結束了。
我們來看下實例演示：
總結：
這篇博客寫的真是費時費力，果然水平未到就不該強行寫文。
我不知道我是不是寫清楚了，但還是希望大家看了之后能有一絲絲的收獲，這就是對我最大的鼓勵。
本篇博客的錄屏代碼參考自：ScreenRecorder
本篇博客的實例代碼：
github項目地址：https://github.com/ChenTianSaber/ScreenRecorderShoter
源碼下載地址：ScreenRecorderShoter.rar
