前言

Android是通過graphics類來顯示2D圖形的。其中g(shù)raphics中包括了Canvas、Paint、Color、Bitmap等類。graphics具有繪制點、線、顏色、2D幾何圖形、圖像處理等功能。其中Color和Bitmap是很常用的類，本文主要要講的是Canvas和Paint。顧名思義就是畫布和畫筆。

Canvas類

Canvas即畫布，我們需要做的就是使用之前設置好的Paint來繪制圖形。系統通過 Canvas 為我們提供了一些基礎的繪圖 API ：　　

1、canvas.drawPoint(float x, float y, @NonNull Paint paint);

作用：繪制點。

參數：繪制點的 x 坐標，y 坐標，畫筆參數

2、canvas.drawLine(float startX, float startY, float stopX, float stopY, @NonNull Paint paint);

作用：繪制線。

參數：起點的 x 坐標，起點 y 坐標，終點 x 坐標，終點 y 坐標，畫筆

3、canvas.drawRect(@NonNull RectF rect, @NonNull Paint paint);

作用：繪制矩形。

參數：矩形參數，畫筆參數

矩形參數構造方法：如下代碼，分別為矩形的上下左右的坐標

public RectF(float left, float top, float right, float bottom) {}

4、canvas.drawVertices();

作用：繪制多邊形。

參數：

5、canvas.drawArc(float left, float top, float right, float bottom, float startAngle, float sweepAngle, boolean useCenter, @NonNull Paint paint);

作用：繪制弧線。

參數：左端，上端，右端，底部，開始的角度，掃過的角度，圓弧的兩段是否與圓心連線，畫筆參數

6、canvas.drawCircle(float cx, float cy, float radius, @NonNull Paint paint);

作用：繪制圓。

參數：圓心 x 坐標，圓心 y 坐標，半徑，畫筆參數

7、canvas.drawText();

作用：繪制文字

參數：文字左下角 x 坐標，文字左下角 y 坐標，

8、canvas.drawOval(float left, float top, float right, float bottom, @NonNull Paint paint);

作用：繪制橢圓

參數：左端，上端，右端，下端，畫筆參數

9、canvas.drawRoundRect(float left, float top, float right, float bottom, float rx, float ry,@NonNull Paint paint);

作用：繪制圓角矩形

參數：左端，上端，右端，下端，x軸上的圓角半徑，y 軸上的圓角半徑，畫筆參數

系統畫筆工具所提供的 API ：

1、mPaint.setAntiAlias();

設置反鋸齒

參數：true，false

2、mPaint.setColor();

設置畫筆顏色

參數：顏色值

3、mPaint.setARGB();

設置畫筆的 A,R,G,B

參數：A,R,G,B

4、mPaint.setAlpha();

設置畫筆的透明度

參數：取值范圍在 0 - 255 之間

5、mPaint.setTextSize();

設置畫筆文字的大小

參數：必須大于 0

6、mPaint.setStyle();

設置畫筆的風格（填充和描邊）

參數：Paint.Style.FILL(填充)，Paint.Style.STROKE(描邊)，Paint.Style.FILL_AND_STROKE(填充和描邊)

7、mPaint.setStrokeWidth();

設置畫筆描邊時的寬度

參數：浮點型

Paint類

和日常繪圖一樣，要繪制圖形，首先得選擇合適的畫筆。那么同理android/237054.html">android/211203.html">android中繪圖首先得調整畫筆，按照自己的需要設置畫筆的相關屬性，系統給我提供的常用API如下：

• 　　setColor(); //設置畫筆的顏色
• 　　setAntiAlias(); //設置畫筆的鋸齒效果
• 　　setARGB(); //設置畫筆的A、R、G、B值
• 　　setAlpha(); //設置畫筆的Alpha值
• 　　setTextSize(); //設置字體的尺寸
• 　　setStyle(); //設置畫筆的風格（空心或?qū)嵭模?/li>
• 　　setStrokeWidth(); //設置空心邊框的寬度
• 　　getColor(); //獲取畫筆的顏色

接下來我將通過繪制太極圖來學習Android繪圖機制。

先看看太極圖：

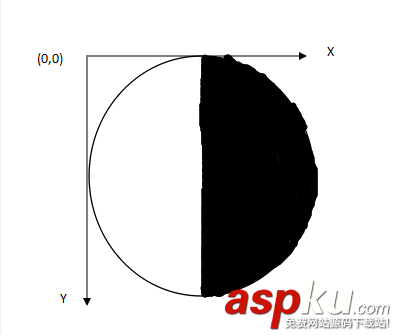

現在就要開始一步一步的將他畫出來， 我們可以借鑒圖層的概念。首先繪制最底部的圖層，為了方便我們將其左，右兩邊分別設置白色和黑色：

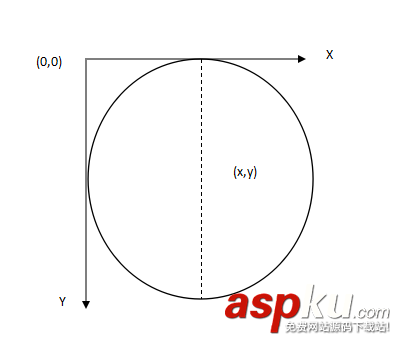

圖中（x，y）是圓心坐標。這里我設置的x=getWidth() / 2；y=getHeight() / 2；半徑r=getHeight() / 2；

現在我們就來看看代碼，在定義View的OnDraw（Canvas canvas）方法中：

//繪制最外層大圓 mPaint.setColor(Color.BLACK);//設置畫筆顏色為黑色 mPaint.setStyle(Paint.Style.FILL_AND_STROKE);//設置畫筆style實心 RectF rect= new RectF(getWidth() / 2 - getHeight() / 2, 0, getWidth() / 2 + getHeight() / 2, getHeight());//圓弧的外接矩形 canvas.drawArc(rect, 270, 180, false, mPaint); mPaint.setColor(Color.WHITE);//設置畫筆顏色為白色 canvas.drawArc(rect, 90, 180, false, mPaint);

代碼中rect即圓的外接四邊形，其構造函數RectF(float left, float top, float right, float bottom)的四個參數分別對應四邊形最左邊的x坐標值；左上邊的y坐標值；最右邊的x坐標值；最下邊的y坐標值。可以看出代碼中：

 left=getWidth() / 2 - getHeight() / 2；  top=0；  right=getWidth() / 2 + getHeight() / 2；  bottom=getHeight()；

四個值確定了圓的外接四邊形。

canvas.drawArc(rect, 90, 180, false, mPaint);第一個參數即是我們上邊確定的區域，第二個參數是開始繪制的角度（90度，ｘ軸方向順時針旋轉），第三個參數掃描的度數，第四個參數設置好的畫筆Paint。

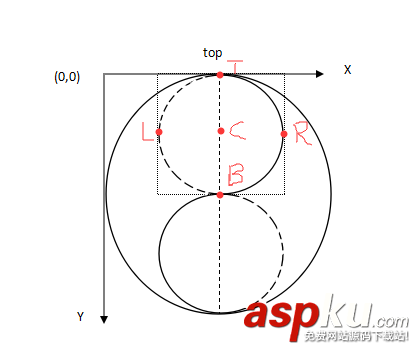

接下來我們要著手繪制中間圖層，中間圖層可以看做是兩個上下外切的半圓，上邊白色右半圓，下邊黑色左半圓：

同理，我們應該也是先確定外接四邊形的區域，然后在畫圓弧這里就不再詳述。

//繪制中間層上邊圓 mPaint.setColor(Color.BLACK); rect= new RectF(getWidth()/2-getHeight()/4,0,getWidth() / 2 + getHeight() / 4, getHeight() /2); canvas.drawArc(rect, 90, 180, false, mPaint); //繪制中間層下邊圓 mPaint.setColor(Color.WHITE); rect= new RectF(getWidth()/2-getHeight() / 4, getHeight() / 2, getWidth() / 2 + getHeight() / 4, getHeight()); canvas.drawArc(rect, 270, 180, false, mPaint);

最后，最上邊圖層上下兩個小圓

//繪制最上層白色小圓 mPaint.setColor(Color.WHITE); canvas.drawCircle(getWidth() / 2, getHeight() / 4, getHeight() / 10, mPaint); //繪制最上層黑色小圓 mPaint.setColor(Color.BLACK); mPaint.setStyle(Paint.Style.FILL); canvas.drawCircle(getWidth() / 2, getHeight() * 3 / 4, getHeight() / 10, mPaint);

canvas.drawCircle是用來畫圓的，第一個參數是圓心x坐標值，第二個參數是y坐標值，第三個坐標是圓的半徑，第四個是設置的畫筆。

到此就畫出了一個太極圖。

附上自定義View的代碼 ：

package com.chuck.mobile.changecountview.widget;import android.content.Context;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.Path;import android.graphics.RectF;import android.util.AttributeSet;import android.view.View;/** * 項目名稱：changecountview * 類描述： * 創建人：Administrator * 創建時間：2015/12/11 16:37 * 修改人：Administrator * 修改時間：2015/12/11 16:37 * 修改備注： */public class CustomeView extends View{ private Paint mPaint=new Paint(); private Path path=new Path(); private float degress=90; public CustomeView(Context context) { super(context); } public CustomeView(Context context, AttributeSet attrs) { super(context, attrs); } public CustomeView(Context context, AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); } @Override protected void onDraw(Canvas canvas) { //繪制最外層大圓 mPaint.setColor(Color.BLACK);//設置畫筆顏色為黑色 mPaint.setStyle(Paint.Style.FILL_AND_STROKE);//設置畫筆style實心 RectF rect= new RectF(getWidth() / 2 - getHeight() / 2, 0, getWidth() / 2 + getHeight() / 2, getHeight());//圓弧的外接矩形 canvas.drawArc(rect, 270, 180, false, mPaint); mPaint.setColor(Color.WHITE);//設置畫筆顏色為白色 canvas.drawArc(rect, 90, 180, false, mPaint); //繪制中間層上邊圓 mPaint.setColor(Color.BLACK); rect= new RectF(getWidth()/2-getHeight()/4,0,getWidth() / 2 + getHeight() / 4, getHeight() /2); canvas.drawArc(rect, 90, 180, false, mPaint); //繪制中間層下邊圓 mPaint.setColor(Color.WHITE); rect= new RectF(getWidth()/2-getHeight() / 4, getHeight() / 2, getWidth() / 2 + getHeight() / 4, getHeight()); canvas.drawArc(rect, 270, 180, false, mPaint); //繪制最上層白色小圓 mPaint.setColor(Color.WHITE); canvas.drawCircle(getWidth() / 2, getHeight() / 4, getHeight() / 10, mPaint); //繪制最上層黑色小圓 mPaint.setColor(Color.BLACK); mPaint.setStyle(Paint.Style.FILL); canvas.drawCircle(getWidth() / 2, getHeight() * 3 / 4, getHeight() / 10, mPaint); }}

然后在布局文件中使用自定義View

<com.chuck.mobile.changecountview.widget.CustomeView android:layout_width="match_parent" android:layout_height="250dp" android:background="@color/gray"/>

如果想讓這個太極圖轉起來，方法有很多，可以使用動畫也可以通過旋轉畫布的方式實現。我自己使用了通過線程在旋轉畫布的方法。大家掌握了Android 2D繪圖技巧就可以繪制自己感興趣的圖案。

總結

以上就是這篇文章的全部內容了，希望本文的內容對各位Android開發者們能帶來一定的幫助，如果有疑問大家可以留言交流，謝謝大家對VEVB武林網的支持。
