Android RippleDrawable 水波紋/漣漪效果的實現

2019-10-21 21:42:00

字體：大中小

來源：轉載

供稿：網友

一、效果圖

Android,RippleDrawable,水波紋

二、RippleDrawable基本概念介紹

（1）、RippleDrawable

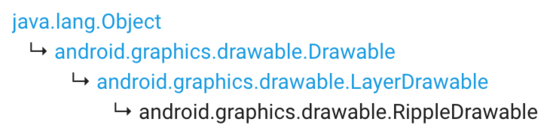

RippleDrawable可以實現上面效果圖中的水波紋效果，它是在API 21 中添加的，所以，低于21的版本中不可使用。它的繼承關系如下：

Android,RippleDrawable,水波紋

根據上面的繼承關系，我們可知，我們可以用它來做背景；RippleDrawable是有層級的——LayerDrawable的特性。

（2）、xml屬性

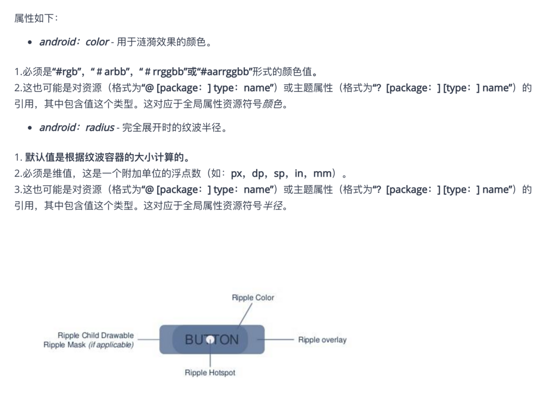

RippleDrawable在xml中對應的是 <ripple></ripple>,它只有兩個屬性——color、radius。具體可參考下圖：

Android,RippleDrawable,水波紋

（3）、ripple的特性

A touch feedback drawable may contain multiple child layers, including a special mask layer that is not drawn to the screen. A single layer may be set as the mask from XML by specifying its android:id value as [R.id.mask](https://developer.android.com/reference/android/R.id.html#mask) . At run time, a single layer may be set as the mask using setId(..., android.R.id.mask) or an existing mask layer may be replaced using setDrawableByLayerId(android.R.id.mask, ...) .

ripple可以對觸摸事件作出相應的反饋，它可以包含多個item。

其中id 為 mask 的item 在初始化界面時不會直接繪制出來，而是在發生觸摸之后才會繪制。

mask 直譯過來有遮罩的意思，它會限定水波紋的范圍。

如果我們需要將 ripple 中的某個item設置為 mask , 在xml 中，直接為該item設置id屬性即可—— android:id="@android:id/mask" ; 在Java代碼中如果想替換現有的mask，可以通過 RippleDrawable中的 setDrawableByLayerId(android.R.id.mask, newDrawable) 來實現。

沒有指定mask ，并且也沒有指定radius 時，會以控件寬高中的較大值為直徑繪制水波紋，這樣就必然會超出控件的范圍，所以，這種效果也叫做無界水波紋效果。

指定mask 后，id 為 mask 的item 中指定的drawable 可以限定水波紋的范圍。

三、代碼示例：

(1)、xml 中定義 ripple

下列代碼依次對應效果圖中的前6個。

ripple_1.xml

<?xml version="1.0" encoding="utf-8"?><!--只有一個 ripple 節點--><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop"></ripple>

ripple_2.xml

<?xml version="1.0" encoding="utf-8"?><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop">  <!--為drawable 賦一個color 值，是不生效的-->  <item    android:id="@android:id/mask"    android:drawable="@color/blue" /></ripple>

ripple_3.xml

<?xml version="1.0" encoding="utf-8"?><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop">  <!--這里使用drawable時，并不是所有drawable都生效。需要帶有透明邊框.否則，圖片不生效。而且，繪制出來之后會更改掉原圖的色彩信息，  圖片的顏色值會變為 ripple 節點中的 color 值；ripple 只會在該圖片區域內有效；圖片會被拉伸-->  <item    android:id="@android:id/mask"    android:drawable="@drawable/act_attentioned" />  <!--android:drawable="@drawable/square_team_selected"/>--></ripple>

ripple_4.xml

<?xml version="1.0" encoding="utf-8"?><!--以此作為 backGround時，控件初始時使用 item 作為bg ; 按壓時會有一個色值漸變效果，按住不松時會顯示 ripple 和 item 中顏色的混合值；松手的瞬間會顯示 ripple 中色值，然后再漸變為item中的色值--><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop">  <item>    <shape android:shape="rectangle">      <solid android:color="@color/blue" />      <corners android:radius="@dimen/dp10" />    </shape>  </item></ripple>

ripple_5.xml

<?xml version="1.0" encoding="utf-8"?><!--以此作為 backGround時，控件沒有默認背景色；生效的只有ripple中的色值；此時，item 只要控制ripple 的范圍--><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop">  <item android:id="@android:id/mask">    <shape android:shape="rectangle">      <solid android:color="@color/blue" />      <corners android:radius="@dimen/dp10" />    </shape>  </item></ripple>

ripple_6.xml

<?xml version="1.0" encoding="utf-8"?><!--相當于 ripple 和 selector 的疊加--><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop">  <item>    <selector>      <item        android:drawable="@drawable/daomeixiong"        android:state_pressed="true" />      <item android:drawable="@drawable/gongfuxiongmao" />    </selector>  </item></ripple>

(2)、java代碼中定義ripple

下列代碼依次對應效果圖中的后五個

/** * 作者：CnPeng * 時間：2018/8/8 * 功用：Ripple使用示例 * 其他： */public class RippleDrawableActivity extends AppCompatActivity {  ActivityRippleBinding mBinding;  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  @Override  protected void onCreate(@Nullable Bundle savedInstanceState) {    super.onCreate(savedInstanceState);    mBinding = DataBindingUtil.setContentView(this, R.layout.activity_ripple);    initTv1RippleBG(R.color.f9cf87);    initTv2RippleBG();    initTv3RippleBG();    initTv4RippleBG();    initTv5RippleBG();  }  /**   * 作者：CnPeng   * 時間：2018/8/8 下午3:37   * 功用：xml中已經設置背景為 ripple_1.xml 為背景，此處是更改ripple_1中的顏色   * 說明：   */  @SuppressLint("ClickableViewAccessibility")  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  public void initTv1RippleBG(final int colorResId) {    final RippleDrawable rippleDrawable = (RippleDrawable) mBinding.tvRippleBg1.getBackground();    mBinding.tvRippleBg1.setOnTouchListener(new View.OnTouchListener() {      @RequiresApi(api = Build.VERSION_CODES.M)      @Override      public boolean onTouch(View v, MotionEvent event) {        rippleDrawable.setHotspot(event.getX(), event.getY());        //如果radius小于控件的寬高中的大值，則，觸摸超出radius的部分時，也只會在控件中心位置為起點以radius為半徑繪制ripple        rippleDrawable.setRadius(200);        rippleDrawable.setColor(ColorStateList.valueOf(getResources().getColor(colorResId)));        return false;      }    });  }  /**   * 作者：CnPeng   * 時間：2018/8/8 下午12:02   * 功用：以代碼的方式構建rippleDrawable為背景——沒有設置mask   * 說明：http://www.tothenew.com/blog/ripple-effect-in-android/   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable   */  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  private void initTv2RippleBG() {    int[][] stateList = new int[][]{        new int[]{android.R.attr.state_pressed},        new int[]{android.R.attr.state_focused},        new int[]{android.R.attr.state_activated},        new int[]{}    };    //深藍    int normalColor = Color.parseColor("#303F9F");    //玫瑰紅    int pressedColor = Color.parseColor("#FF4081");    int[] stateColorList = new int[]{        pressedColor,        pressedColor,        pressedColor,        normalColor    };    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, null, null);    mBinding.tvRippleBg2.setBackground(rippleDrawable);  }  /**   * 作者：CnPeng   * 時間：2018/8/8 下午12:02   * 功用：以代碼的方式構建rippleDrawable為背景——有drawable,但不設置mask   * 說明：http://www.tothenew.com/blog/ripple-effect-in-android/   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable   */  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  private void initTv3RippleBG() {    int[][] stateList = new int[][]{        new int[]{android.R.attr.state_pressed},        new int[]{android.R.attr.state_focused},        new int[]{android.R.attr.state_activated},        new int[]{}    };    //深藍    int normalColor = Color.parseColor("#303F9F");    //玫瑰紅    int pressedColor = Color.parseColor("#FF4081");    int[] stateColorList = new int[]{        pressedColor,        pressedColor,        pressedColor,        normalColor    };    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);    Drawable drawable = getResources().getDrawable(R.drawable.act_attentioned);    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, drawable, null);    mBinding.tvRippleBg3.setBackground(rippleDrawable);  }  /**   * 作者：CnPeng   * 時間：2018/8/8 下午12:02   * 功用：以代碼的方式構建rippleDrawable為背景——無drawable,設置mask   * 說明：http://www.tothenew.com/blog/ripple-effect-in-android/   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable   */  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  private void initTv4RippleBG() {    int[][] stateList = new int[][]{        new int[]{android.R.attr.state_pressed},        new int[]{android.R.attr.state_focused},        new int[]{android.R.attr.state_activated},        new int[]{}    };    //深藍    int normalColor = Color.parseColor("#303F9F");    //玫瑰紅    int pressedColor = Color.parseColor("#FF4081");    int[] stateColorList = new int[]{        pressedColor,        pressedColor,        pressedColor,        normalColor    };    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);    Drawable drawable = getResources().getDrawable(R.drawable.act_attentioned);    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, null, drawable);    mBinding.tvRippleBg4.setBackground(rippleDrawable);  }  /**   * 作者：CnPeng   * 時間：2018/8/8 下午12:02   * 功用：以代碼的方式構建rippleDrawable為背景——有drawable,設置mask   * 說明：http://www.tothenew.com/blog/ripple-effect-in-android/   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable   */  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  private void initTv5RippleBG() {    int[][] stateList = new int[][]{        new int[]{android.R.attr.state_pressed},        new int[]{android.R.attr.state_focused},        new int[]{android.R.attr.state_activated},        new int[]{}    };    //深藍    int normalColor = Color.parseColor("#303F9F");    //玫瑰紅    int pressedColor = Color.parseColor("#FF4081");    int[] stateColorList = new int[]{        pressedColor,        pressedColor,        pressedColor,        normalColor    };    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);    float[] outRadius = new float[]{10, 10, 15, 15, 20, 20, 25, 25};    RoundRectShape roundRectShape = new RoundRectShape(outRadius, null, null);    ShapeDrawable maskDrawable = new ShapeDrawable();    maskDrawable.setShape(roundRectShape);    maskDrawable.getPaint().setColor(Color.parseColor("#000000"));    maskDrawable.getPaint().setStyle(Paint.Style.FILL);    ShapeDrawable contentDrawable = new ShapeDrawable();    contentDrawable.setShape(roundRectShape);    contentDrawable.getPaint().setColor(Color.parseColor("#f7c653"));    contentDrawable.getPaint().setStyle(Paint.Style.FILL);    //contentDrawable實際是默認初始化時展示的；maskDrawable 控制了rippleDrawable的范圍    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, contentDrawable, maskDrawable);    mBinding.tvRippleBg5.setBackground(rippleDrawable);  }}

（3）、activity_ripple.xml

<?xml version="1.0" encoding="utf-8"?><layout>  <ScrollView xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:fillViewport="true"    android:orientation="vertical">    <LinearLayout      android:layout_width="match_parent"      android:layout_height="match_parent"      android:gravity="center_horizontal"      android:orientation="vertical"      android:padding="@dimen/dp10">      <!--無界水波紋效果，所謂無界，實際是以空間寬度或高度中的大值作為直徑繪制一個園-->      <TextView        android:layout_width="150dp"        android:layout_height="50dp"        android:background="@drawable/ripple_1"        android:clickable="true"        android:gravity="center"        android:text="不設置mask/wrapContent" />      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:background="@drawable/ripple_1"        android:clickable="true"        android:gravity="center"        android:text="不設置mask/match_parent" />      <!--有界水波紋效果。水波紋效果只在控件內繪制-->      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:background="@drawable/ripple_2"        android:clickable="true"        android:gravity="center"        android:text="mask/match_parent/drawable_color" />      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:background="@drawable/ripple_3"        android:clickable="true"        android:gravity="center"        android:text="mask/match_parent/drawable_drawable" />      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:background="@drawable/ripple_4"        android:clickable="true"        android:gravity="center"        android:text="match_parent/drawable_shape" />      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:background="@drawable/ripple_5"        android:clickable="true"        android:gravity="center"        android:text="match_parent/drawable_shape" />      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:background="@drawable/ripple_6"        android:clickable="true"        android:gravity="center"        android:text="match_parent/drawable_shape" />      <!--測試代碼控制ripple顏色-->      <TextView        android:id="@+id/tv_rippleBg1"        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:background="@drawable/ripple_1"        android:clickable="true"        android:gravity="center"        android:text="代碼控制更改ripple.xml中的顏色" />      <!--測試代碼控制ripple顏色-->      <TextView        android:id="@+id/tv_rippleBg2"        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:clickable="true"        android:gravity="center"        android:text="代碼編寫ripple作為Tv背景_無derawable_無mask" />      <!--測試代碼控制ripple顏色-->      <TextView        android:id="@+id/tv_rippleBg3"        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:clickable="true"        android:gravity="center"        android:text="代碼控制ripple3_有drawable_無mask" />      <!--測試代碼控制ripple顏色-->      <TextView        android:id="@+id/tv_rippleBg4"        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:clickable="true"        android:gravity="center"        android:text="代碼控制ripple4_無drawable_有mask" />      <!--測試代碼控制ripple顏色-->      <TextView        android:id="@+id/tv_rippleBg5"        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:clickable="true"        android:gravity="center"        android:text="代碼控制ripple5_有drawable_有mask" />    </LinearLayout>  </ScrollView></layout>

四、總結

（1）、漣漪效果的應用現狀

應用名稱	是否應用漣漪效果	應用的位置
知乎	有	在底部導航和首頁列表中有應用
QQ	無	無
微信	無	無
簡書	無	無
支付寶	無	無
口碑	無	無
微博	無	無
美團	無	無
淘寶	有	消息列表和Dialog中的按鈕
