本文介紹了Android BottomSheet效果的兩種實現方式，分享給大家，具體如下：

Android,BottomSheet

BottomSheet效果

BottomSheet的效果是指從屏幕底部向上滑的效果，是MaterialDesign風格的一種，視覺效果如下：

Android,BottomSheet

BottomSheet效果

實現這種效果有幾種不同的方式，如果是在一個固定的頁面上添加這種效果，可以在該頁面布局中添加BoottomSheet相關的控件。如果是作為通用控件來提供給不同頁面使用，則可以使用BottomSheetDialog實現，本文將對兩種方法進行講解，其中會講到一些使用上的細節，處理不好這些細節，會出現非常怪異的效果。

單頁面添加BottomSheet效果

首先引入依賴包：

compile 'com.android.support:design:27.1.1'

頁面布局如下：

<?xml version="1.0" encoding="utf-8"?><android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:app="http://schemas.android.com/apk/res-auto"  android:orientation="vertical"  android:layout_width="match_parent"  android:layout_height="match_parent">  <LinearLayout    android:id="@+id/customActionWebView"    android:orientation="vertical"    android:layout_width="match_parent"    android:layout_height="match_parent">    <TextView      android:layout_width="wrap_content"      android:layout_height="wrap_content"      android:text="文本一"/>    <TextView      android:layout_width="wrap_content"      android:layout_height="wrap_content"      android:text="文本二"/>  </LinearLayout>  <android.support.v4.widget.NestedScrollView    android:id="@+id/nested_scroll_view"    android:layout_width="match_parent"    android:layout_height="match_parent"    app:behavior_hideable="true"    app:behavior_peekHeight="150dp"    android:layout_gravity="bottom"    app:layout_behavior="@string/bottom_sheet_behavior">    <WebView      android:id="@+id/web_view"      android:layout_width="match_parent"      android:layout_height="match_parent">    </WebView>  </android.support.v4.widget.NestedScrollView></android.support.design.widget.CoordinatorLayout>

根布局需要使用CoordinatorLayout，同時在其直接子布局——這里是NestedScrollView——里添加behavior app:layout_behavior = "@string/bottom_sheet_behavior" 。很多文章說指定behavior的控件必須是NestedScrollView，這是錯誤的，實際上任何view或viewgroup都可以。該behavior配合CoordinateLayout就可以實現behavior所在控件的上滑效果。如果需要上滑的布局展示的時候先漏出一部分，如上面視頻所示，可以通過設置 app:behavior_peekHeight 實現，它用來指定漏出的高度。

在代碼部分，首先獲取NestedScrollView的behavior，然后通過behavior控制底部卡片什么時候彈出，同時會有一些狀態回調函數可供調用。

public class BrowserActivity extends AppCompatActivity {  private NestedScrollView nestedScrollView;  private BottomSheetBehavior behavior;  @Override  protected void onCreate(Bundle savedInstanceState) {    super.onCreate(savedInstanceState);    setContentView(R.layout.browser_layout);    nestedScrollView = (NestedScrollView) findViewById(R.id.nested_scroll_view);    behavior = BottomSheetBehavior.from(nestedScrollView);    behavior.setBottomSheetCallback(new BottomSheetBehavior.BottomSheetCallback() {      @Override      public void onStateChanged(@NonNull View bottomSheet, int newState) {        //這里是bottomSheet 狀態的改變      }      @Override      public void onSlide(@NonNull View bottomSheet, float slideOffset) {        //這里是拖拽中的回調，根據slideOffset可以做一些動畫      }    });  }  public void showBottomSheet() {    behavior.setState(BottomSheetBehavior.STATE_EXPANDED);  }}

通過這種方式可以在特定的頁面添加底部上滑的效果。

BottomSheetDialog實現通用效果

BottomSheetDialog是BottomSheet效果實現的一種更加通用的方法，比如我們需要在不同的頁面實現長按文本彈出卡片列表效果，下面給出實現。

我們集成BottomSheetDialog實現自定義的Dialog，其布局如下：

<?xml version="1.0" encoding="utf-8"?><android.support.v4.widget.NestedScrollView xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:app="http://schemas.android.com/apk/res-auto"  android:layout_width="match_parent"  android:layout_height="match_parent">  <LinearLayout    android:layout_width="match_parent"    android:layout_height="match_parent"    android:orientation="vertical">    <view class="com.example.trio.tensordemo.CustomBottomSheetDialogForWebView$NestViewEmbeddedListView"      android:id="@+id/card_list_view"      android:layout_width="match_parent"      android:layout_height="match_parent"      android:divider="@color/transparent"      android:scrollbars="none"      android:dividerHeight="15dp"      android:layout_margin="20dp">    </view>  </LinearLayout></android.support.v4.widget.NestedScrollView>

注意，這里最外層布局需要是 NestedScrollView ，而 不能是CoordinateLayout ，因為BottomSheetDialog本身已經有個CoordinateLayout根布局，它會把你的布局文件包裹起來，如果你在自己的布局里把最外層布局寫成CoordinateLayout，會導致底部上滑的卡片，在下滑消失后屏幕依舊變暗的問題，這是因為整個布局變成了兩個CoordinateLayout嵌套，下滑的時候里面的CoordinateLayout滑出屏幕，但外層的CoordinateLayout仍然在展示。通過查閱BottomSheetDialog源碼可以看出，它是這樣包裹你的布局文件的：

public class BottomSheetDialog extends AppCompatDialog {  ...  @Override  public void setContentView(@LayoutRes int layoutResId) {    super.setContentView(wrapInBottomSheet(layoutResId, null, null));  }    private View wrapInBottomSheet(int layoutResId, View view, ViewGroup.LayoutParams params) {    final FrameLayout container = (FrameLayout) View.inflate(getContext(),        R.layout.design_bottom_sheet_dialog, null);    final CoordinatorLayout coordinator =        (CoordinatorLayout) container.findViewById(R.id.coordinator);    if (layoutResId != 0 && view == null) {      view = getLayoutInflater().inflate(layoutResId, coordinator, false);    }    FrameLayout bottomSheet = (FrameLayout) coordinator.findViewById(R.id.design_bottom_sheet);    mBehavior = BottomSheetBehavior.from(bottomSheet);    mBehavior.setBottomSheetCallback(mBottomSheetCallback);    mBehavior.setHideable(mCancelable);    if (params == null) {      bottomSheet.addView(view);    } else {      bottomSheet.addView(view, params);    }    // We treat the CoordinatorLayout as outside the dialog though it is technically inside    coordinator.findViewById(R.id.touch_outside).setOnClickListener(new View.OnClickListener() {      @Override      public void onClick(View view) {        if (mCancelable && isShowing() && shouldWindowCloseOnTouchOutside()) {          cancel();        }      }    });    ...    return container;  }  ...}

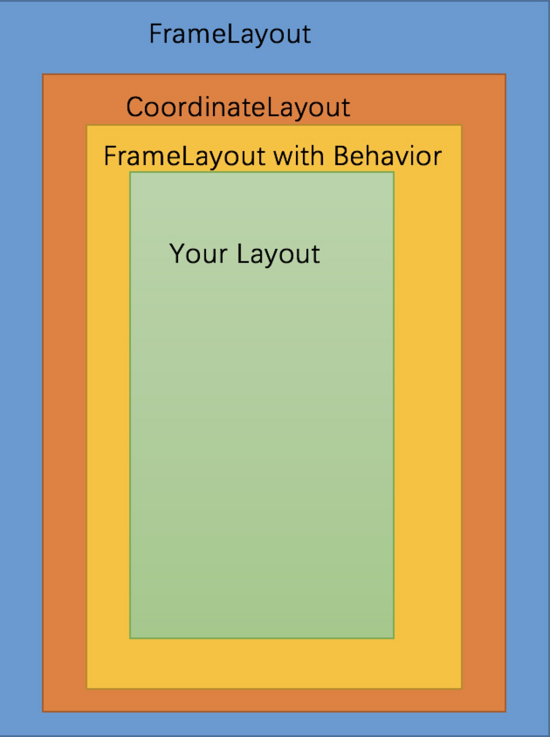

所以，BottomSheetDialog本身的布局實際如下：

Android,BottomSheet

BottomSheetDialog頁面布局

我們可以看到最外層是FrameLayout，里面有個CoordinateLayout，CoordinateLayout里面有個直接子布局FrameLayout，該CoordinateLayout指定了Behavior，最里面才是用戶自定義的布局，所以不應該在自定義布局里再添加CoordinateLayout，也不應該再次指定Behavior，直接擺放你的內容就行。

我們的自定義布局如下：

<?xml version="1.0" encoding="utf-8"?><android.support.v4.widget.NestedScrollView xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:app="http://schemas.android.com/apk/res-auto"  android:layout_width="match_parent"  android:layout_height="match_parent">  <LinearLayout    android:layout_width="match_parent"    android:layout_height="match_parent"    android:orientation="vertical">    <view class="com.example.trio.tensordemo.CustomBottomSheetDialogForWebView$NestViewEmbeddedListView"      android:id="@+id/card_list_view"      android:layout_width="match_parent"      android:layout_height="match_parent"      android:divider="@color/transparent"      android:scrollbars="none"      android:dividerHeight="15dp"      android:layout_margin="20dp">    </view>  </LinearLayout></android.support.v4.widget.NestedScrollView>

布局的核心是一個ListView，注意，由于ListView和behavior都需要處理滑動事件，所以直接使用ListView會導致滑動沖突，解決辦法是采用ScrollView嵌套ListView實現，同時使用自定義的ListView將所有列表項展開。

自定義的NestViewEmbeddedListView如下：

public static class NestViewEmbeddedListView extends ListView {    public NestViewEmbeddedListView(android.content.Context context, android.util.AttributeSet attrs){      super(context, attrs);    }    /**     * 設置不滾動     */    public void onMeasure(int widthMeasureSpec, int heightMeasureSpec)    {      int expandSpec = MeasureSpec.makeMeasureSpec(Integer.MAX_VALUE >> 2,          MeasureSpec.AT_MOST);      super.onMeasure(widthMeasureSpec, expandSpec);    }  }

自定義的BottomSheetDialog代碼如下：

public class CustomBottomSheetDialogForWebView extends BottomSheetDialog {  private Context context;  private NestViewEmbeddedListView listView;  private NerResult nerResult;  private CardListAdapter cardListAdapter = new CardListAdapter();  public CustomBottomSheetDialogForWebView(@NonNull Context context, NerResult nerResult) {    super(context);    this.context = context;    this.nerResult = nerResult;    createView();  }  public void createView() {    View bottomSheetView = getLayoutInflater().inflate(R.layout.webview_bottom_sheet_layout, null);    setContentView(bottomSheetView);    // 注意：這里要給layout的parent設置peekHeight，而不是在layout里給layout本身設置，下面設置背景色同理，坑爹！！！    BottomSheetBehavior bottomSheetBehavior = BottomSheetBehavior.from(((View) bottomSheetView.getParent()));    bottomSheetBehavior.setPeekHeight(730);    ((View) bottomSheetView.getParent()).setBackgroundColor(context.getResources().getColor(R.color.transparent));    listView = bottomSheetView.findViewById(R.id.card_list_view);    cardListAdapter.setNerItems(nerResult);    listView.setAdapter(cardListAdapter);  }}

這里需要注意的就是，設置背景透明和獲取Behavior都是對自定義布局的父布局，也就是bottomSheetView.getParent()進行。最終的效果就是下面的效果：

Android,BottomSheet

BottomSheet效果

以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持VEVB武林網。
