Android Studio利用AChartEngine制作餅圖的方法

2019-10-21 21:37:50

字體：大中小

供稿：網友

前言：

眾所周知，大家在很多項目中都會使用到圖表，具體表現形式為餅圖、折線圖、柱狀圖等，但是網上有很多圖表架包都是需要收費的，而Google的AChartEngine是免費的，于是AChartEngine就變成了首選方案，接下來就介紹一下AChartEngine在項目中的具體使用方法。下面話不多說了，來一起看看詳細的介紹吧

AChartEngine簡介：

AChartEngine是一款基于Android的圖表繪制引擎；

AChartEngine支持繪制餅圖、柱狀圖、折線圖、散點圖等；

AChartEngine繪制的圖表都支持水平（默認）或垂直方式展示，并且支持許多其他的自定義功能；

所有的圖表都可以建立為一個view，也可以建立為一個用于啟動activity的intent。

AChartEngine的運行機制：

每個圖表都需要一個數據集 (Dataset) 和渲染器集合 (Renderer)；

數據集：由許多數據組成；

渲染器：由不同的子渲染器組成；

獲取Activity 或組件 : 圖表工廠 (ChartFactory) 通過調用數據集 (Dataset) 和渲染器集合 (Renderer) 可以生成帶圖表的 GraphicalView 或者 GraphicalActivity。

效果圖：

AndroidStudio,AChartEngine,餅圖

具體步驟：

1、下載AChartEngine庫：http://code.google.com/p/achartengine/downloads/list

2、將下載的jar包引入到項目中

3、構建數據集（Dataset），CategorySeries.add(String category,double value)

double[] values = {500.00, 800.00, 1000.00, 900.00};double sumVal = values[0] + values[1] + values[2] + values[3];CategorySeries dataset = buildCategoryDataset("圖文報表", values);protected CategorySeries buildCategoryDataset(String title, double[] values){ CategorySeries series = new CategorySeries(title); series.add("房租:"+values[0], values[0]/sumVal); series.add("伙食費:"+values[1], values[1]/sumVal); series.add("生活費:"+values[2], values[2]/sumVal); series.add("其它:"+values[3], values[3]/sumVal); return series;}

4、構建渲染器（Renderer）

餅圖的渲染器：

private DefaultRenderer getPieRenderer(){ DefaultRenderer renderer = new DefaultRenderer(); renderer.setZoomButtonsVisible(true);//設置顯示放大放小縮小按鈕 renderer.setZoomEnabled(true);//設置允許放大放小 //設置各個類別分別對應的顏色 SimpleSeriesRenderer yellowRenderer = new SimpleSeriesRenderer(); yellowRenderer.setColor(Color.YELLOW); SimpleSeriesRenderer blueRenderer = new SimpleSeriesRenderer(); blueRenderer.setColor(Color.BLUE); SimpleSeriesRenderer redRenderer = new SimpleSeriesRenderer(); redRenderer.setColor(Color.RED); renderer.addSeriesRenderer(yellowRenderer); renderer.addSeriesRenderer(blueRenderer); renderer.addSeriesRenderer(redRenderer); renderer.setLabelsTextSize(30);//設置坐標字號 renderer.setLegendTextSize(50);//設置圖例字號 renderer.setApplyBackgroundColor(true);//設置是否應用背景色 renderer.setBackgroundColor(Color.BLACK); return renderer;}

對應的顏色：

int[] colors = {Color.BLUE, Color.GREEN, Color.MAGENTA, Color.RED};DefaultRenderer renderer = buildCategoryRenderer(colors);protected DefaultRenderer buildCategoryRenderer(int[] colors){ DefaultRenderer renderer = new DefaultRenderer(); renderer.setLegendTextSize(35);//設置左下角標注文字的大小 renderer.setLabelsTextSize(25);//餅圖上標記文字的字體大小 renderer.setLabelsColor(Color.BLACK);//餅圖上標記文字的顏色 renderer.setPanEnabled(false); renderer.setDisplayValues(true);//顯示數據 for(int color : colors){ SimpleSeriesRenderer r = new SimpleSeriesRenderer(); r.setColor(color); //設置百分比 r.setChartValuesFormat(NumberFormat.getPercentInstance()); renderer.addSeriesRenderer(r); } return renderer;}

5、生成餅圖

有兩種方式：調用ChartFactory.getPieChartIntent()或者 getPieChartView()

區別在于：

一個返回Intent，這個intent可以啟動一個特定的activity；

另一個返回GraphicalView，這個GraphicalView可以靈活設置，它可以僅作為一部分顯示在任何activity上

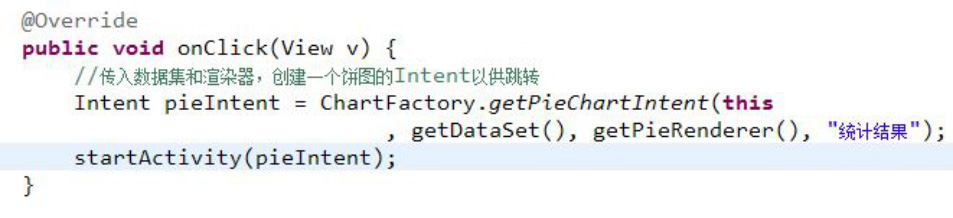

用ChartFactory.getPieChartIntent()方法生成餅圖：

AndroidStudio,AChartEngine,餅圖

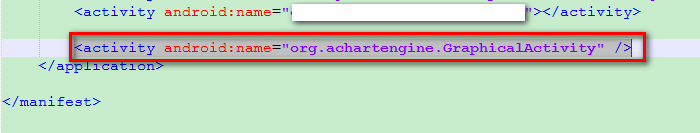

（備注：使用該方法的話，則需要在AndroidManifest.xml中注冊org.achartengine.GraphicalActivity，添加位置如下圖：）

AndroidStudio,AChartEngine,餅圖

用ChartFactory.getPieChartView()方法生成餅圖：

先在布局文件中創建控件：

<LinearLayout android:id="@+id/ll_expense_piechart" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_centerHorizontal="true" android:layout_centerVertical="true" android:orientation="vertical"></LinearLayout>

Activity文件中生成餅圖：

private LinearLayout ll_expense_piechart;private GraphicalView graphicalView; private void initPieChart(View v){ ll_expense_piechart = (LinearLayout) v.findViewById(R.id.ll_expense_piechart); ll_expense_piechart.removeAllViews(); graphicalView = ChartFactory.getPieChartView(getContext()  ,dataset, renderer);//餅狀圖 graphicalView.setLayoutParams(new LayoutParams(LayoutParams.WRAP_CONTENT, LayoutParams.WRAP_CONTENT)); ll_expense_piechart.addView(graphicalView);}

Renderer常用的設置：

addSeriesRenderer(SimpleSeriesRenderer renderer)增加一個renderer到multiple renderer中

setApplyBackgroundColor(boolean apply) 設置是否應用背景色

setBackgroundColor(int color) 設置背景色

setChartTitle(java.lang.String title)設置圖表的標題

setChartTitleTextSize(float textSize)設置圖表標題字號

setClickEnabled(boolean enabled) 設置是否允許單擊事件

setFitLegend(boolean fit) 設置圖例字號自適應

setLegendHeight(int height)設置圖例高度(單位: pixels)

setLegendTextSize(float textSize) 設置圖例字號

setPanEnabled(boolean enabled) 設置是否允許拖動

setShowLegend(boolean showLegend) 設置是否顯示圖例
