Android自定義控件實現帶文字提示的SeekBar

2019-10-21 21:32:17

字體：大中小

來源：轉載

供稿：網友

1.寫在前面

SeekBar控件在開發中還是比較常見的，比如音視頻進度、音量調節等，但是原生控件有時還不能滿足我們的需求，今天就來學習一下如何自定義SeekBar控件，本文主要實現了一個帶文字指示器效果的SeekBar控件

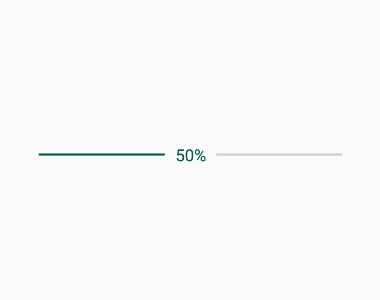

看下最終效果：

Android,自定義控件,文字提示,SeekBar

IndicatorSeekBar

2.實現

IndicatorSeekBar

public class IndicatorSeekBar extends AppCompatSeekBar { // 畫筆 private Paint mPaint; // 進度文字位置信息 private Rect mProgressTextRect = new Rect(); // 滑塊按鈕寬度 private int mThumbWidth = dp2px(50); // 進度指示器寬度 private int mIndicatorWidth = dp2px(50); // 進度監聽 private OnIndicatorSeekBarChangeListener mIndicatorSeekBarChangeListener; public IndicatorSeekBar(Context context) { this(context, null); } public IndicatorSeekBar(Context context, AttributeSet attrs) { this(context, attrs, R.attr.seekBarStyle); } public IndicatorSeekBar(Context context, AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); init(); } private void init() { mPaint = new TextPaint(); mPaint.setAntiAlias(true); mPaint.setColor(Color.parseColor("#00574B")); mPaint.setTextSize(sp2px(16)); // 如果不設置padding，當滑動到最左邊或最右邊時，滑塊會顯示不全 setPadding(mThumbWidth / 2, 0, mThumbWidth / 2, 0); // 設置滑動監聽 this.setOnSeekBarChangeListener(new OnSeekBarChangeListener() { @Override public void onProgressChanged(SeekBar seekBar, int progress, boolean fromUser) { // NO OP } @Override public void onStartTrackingTouch(SeekBar seekBar) { if (mIndicatorSeekBarChangeListener != null) {  mIndicatorSeekBarChangeListener.onStartTrackingTouch(seekBar); } } @Override public void onStopTrackingTouch(SeekBar seekBar) { if (mIndicatorSeekBarChangeListener != null) {  mIndicatorSeekBarChangeListener.onStopTrackingTouch(seekBar); } } }); } @Override protected synchronized void onDraw(Canvas canvas) { super.onDraw(canvas); String progressText = getProgress() + "%"; mPaint.getTextBounds(progressText, 0, progressText.length(), mProgressTextRect); // 進度百分比 float progressRatio = (float) getProgress() / getMax(); // thumb偏移量 float thumbOffset = (mThumbWidth - mProgressTextRect.width()) / 2 - mThumbWidth * progressRatio; float thumbX = getWidth() * progressRatio + thumbOffset; float thumbY = getHeight() / 2f + mProgressTextRect.height() / 2f; canvas.drawText(progressText, thumbX, thumbY, mPaint); if (mIndicatorSeekBarChangeListener != null) { float indicatorOffset = getWidth() * progressRatio - (mIndicatorWidth - mThumbWidth) / 2 - mThumbWidth * progressRatio; mIndicatorSeekBarChangeListener.onProgressChanged(this, getProgress(), indicatorOffset); } } /** * 設置進度監聽 * * @param listener OnIndicatorSeekBarChangeListener */ public void setOnSeekBarChangeListener(OnIndicatorSeekBarChangeListener listener) { this.mIndicatorSeekBarChangeListener = listener; } /** * 進度監聽 */ public interface OnIndicatorSeekBarChangeListener { /** * 進度監聽回調 * * @param seekBar SeekBar * @param progress 進度 * @param indicatorOffset 指示器偏移量 */ public void onProgressChanged(SeekBar seekBar, int progress, float indicatorOffset); /** * 開始拖動 * * @param seekBar SeekBar */ public void onStartTrackingTouch(SeekBar seekBar); /** * 停止拖動 * * @param seekBar SeekBar */ public void onStopTrackingTouch(SeekBar seekBar); } /** * dp轉px * * @param dp dp值 * @return px值 */ public int dp2px(float dp) { return (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, dp, getResources().getDisplayMetrics()); } /** * sp轉px * * @param sp sp值 * @return px值 */ private int sp2px(float sp) { return (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, sp, getResources().getDisplayMetrics()); }}

重點看下onDraw方法：

@Overrideprotected synchronized void onDraw(Canvas canvas) { super.onDraw(canvas); String progressText = getProgress() + "%"; mPaint.getTextBounds(progressText, 0, progressText.length(), mProgressTextRect); // 進度百分比 float progressRatio = (float) getProgress() / getMax(); // thumb偏移量 float thumbOffset = (mThumbWidth - mProgressTextRect.width()) / 2 - mThumbWidth * progressRatio; float thumbX = getWidth() * progressRatio + thumbOffset; float thumbY = getHeight() / 2f + mProgressTextRect.height() / 2f; canvas.drawText(progressText, thumbX, thumbY, mPaint); if (mIndicatorSeekBarChangeListener != null) { float indicatorOffset = getWidth() * progressRatio - (mIndicatorWidth - mThumbWidth) / 2 - mThumbWidth * progressRatio; mIndicatorSeekBarChangeListener.onProgressChanged(this, getProgress(), indicatorOffset); }}

再看一遍效果圖：

Android,自定義控件,文字提示,SeekBar

IndicatorSeekBar

可以看到，進度百分比文字是跟著進度變化在平移的，所以X軸坐標根據進度動態計算就可以了【總寬度 * 進度百分比】（getWidth() * progressRatio），文字需要居中顯示，所以需要向右平移【（滑塊寬度 - 文字寬度）/ 2】（ (mThumbWidth - mProgressTextRect.width()) / 2）。

為了避免滑塊滑動到終點時布局被隱藏，需要為SeekBar設置左右padding，距離分別為滑塊寬度的一半，，所以【控件總長度 = 控件實際長度 + 滑塊寬度】，向右平移的過程中就要動態減去滑塊寬度【滑塊寬度 * 進度百分比】（mThumbWidth * progressRatio），到這里文字的X軸坐標就計算完成了。

文字在平移的過程中始終是垂直居中的，所以Y軸坐標可以這樣計算【控件高度 / 2 + 文字高度 / 2】（getHeight() / 2f + mProgressTextRect.height() / 2f），注意drawText方法默認是從左下角開始繪制文字的，如果對繪制文字還不太了解，可以看下這篇文章《Android 圖解Canvas drawText文字居中的那些事》

指示器跟隨滑塊移動

在IndicatorSeekBar中，向外提供了一個setOnSeekBarChangeListener方法用來回調SeekBar的狀態，其中onProgressChanged方法中的indicatorOffset參數就是指示器控件的X坐標，計算方式與上文中進度百分比文字的計算方式一致：

// 【總寬度 * 進度百分比 -（指示器寬度 - 滑塊寬度）/ 2 - 滑塊寬度 * 進度百分比】float indicatorOffset = getWidth() * progressRatio - (mIndicatorWidth - mThumbWidth) / 2 - mThumbWidth * progressRatio;mIndicatorSeekBarChangeListener.onProgressChanged(this, getProgress(), indicatorOffset);

看下如何使用：

public class MainActivity extends AppCompatActivity { private TextView tvIndicator; private IndicatorSeekBar indicatorSeekBar; private Paint mPaint = new Paint(); @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); tvIndicator = findViewById(R.id.tv_indicator); indicatorSeekBar = findViewById(R.id.indicator_seek_bar); initData(); } private void initData() { final LinearLayout.LayoutParams params = (LinearLayout.LayoutParams) tvIndicator.getLayoutParams(); indicatorSeekBar.setOnSeekBarChangeListener(new IndicatorSeekBar.OnIndicatorSeekBarChangeListener() {  @Override  public void onProgressChanged(SeekBar seekBar, int progress, float indicatorOffset) {  String indicatorText = progress + "%";  tvIndicator.setText(indicatorText);  params.leftMargin = (int) indicatorOffset;  tvIndicator.setLayoutParams(params);  }  @Override  public void onStartTrackingTouch(SeekBar seekBar) {  tvIndicator.setVisibility(View.VISIBLE);  }  @Override  public void onStopTrackingTouch(SeekBar seekBar) {  tvIndicator.setVisibility(View.INVISIBLE);  } }); }}

布局文件：

<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="match_parent"> <LinearLayout android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_centerInParent="true" android:layout_marginStart="20dp" android:layout_marginEnd="20dp" android:orientation="vertical"> <TextView  android:id="@+id/tv_indicator"  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:background="@drawable/bg_indicator"  android:gravity="center"  android:textColor="#FFFFFF"  android:textSize="16sp"  android:visibility="invisible" /> <com.yl.indicatorseekbar.IndicatorSeekBar  android:id="@+id/indicator_seek_bar"  android:layout_width="match_parent"  android:layout_height="wrap_content"  android:layout_marginTop="5dp"  android:background="@null"  android:max="100"  android:maxHeight="2dp"  android:minHeight="2dp"  android:progress="50"  android:progressDrawable="@drawable/seekbar_progress_drawable"  android:thumb="@drawable/seekbar_thumb" /> </LinearLayout></RelativeLayout>

3.寫在最后

代碼已上傳至GitHub，歡迎Star、Fork！

GitHub地址：https://github.com/alidili/Demos/tree/master/IndicatorSeekBarDemo

本文Demo的Apk下載地址：

https://github.com/alidili/Demos/raw/master/IndicatorSeekBarDemo/IndicatorSeekBarDemo.apk

總結

以上就是這篇文章的全部內容了，希望本文的內容對大家的學習或者工作具有一定的參考學習價值，如果有疑問大家可以留言交流，謝謝大家對VEVB武林網的支持。
