由于樓房是新裝修的，不能采取鑿洞、地槽的明線格局，也不能采取暗線部署。初步設想是，總經理辦公室、人事部、市場部、財務部每個部門都配有臺式機、筆記本，可同時采取有線、無線上網。代哥讓我談?wù)勎业呐渲盟枷耄紤]到房屋的基本結構都是鋼筋混泥土結構，并且格局復雜多樣、環境對無線信號的衰減嚴重，所以使用一個無線路由器進行無線網絡覆蓋時，可能出現一些計算機搜到的信號很弱或搜索不到信號，導致無法連接無線網絡。為了增加無線網絡的覆蓋范圍，每個部門都放置一個無線路由器，通過WDS連接就可以實現整個區域的完美覆蓋，消除盲點。

如圖1-1所示：無線路由器A與中心無線路由器B建立WDS連接，A可以代表任何一個部門，為了簡化思路，其他部門的無線路由器的設置都和無線路由器A的設置步驟是一樣的，在這類問題上不做重復操作。要想使其他部門的計算機能夠正常上網，必須保證與中心無線路由器連接的計算機能夠正常上網。（注：中心無線路由器B為TP-LINKTL-WR941、其他部門的無線路由器A為IP-LINKTLWR340G+）。

㈠、中心無線路由器B（TP-LINKTL-WR941）上網設置。

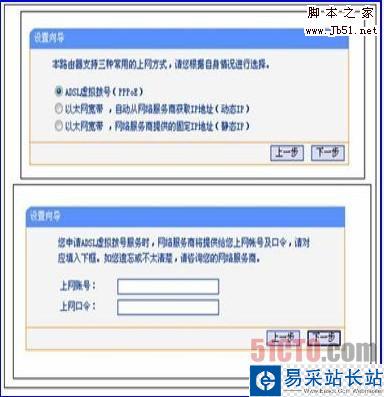

將TP-LINKTL-WR941無線路由器通過有線方式連接好后，在IE瀏覽器輸入http://192.168.1.1，用戶名和密碼默認為admin，確定之后進入設置界面，點擊“設置向?qū)?rdquo;，選擇第一項“ADSL虛擬撥號（PPPOE）”，點擊“下一步”輸入網絡服務提供商提供的上網賬號和密碼然后直接下一步（如圖1-2所示），即可完成上網操作。

無線路由器

上述無線路由器的上網設置介紹完了，但還不能上網，因為沒有和電話線路、分離器、ADSL調制解調器進行有效的連接。把電話主線路的電話水晶頭連接分離器標有“LINE”端口上，分離器標有“MODEM”的端口與ADSL調制解調器標有“LINE”端口通過電話線進行連接，ADSL調制解調器的LAN端口與無線路由器的WAN端口通過網線進行連接，分離器標有“PHONE”端口可以與電話機相連，可以同時上網和進行電話業務，這樣連接中心無線路由器B的筆記本或臺式機就可以進行無線、有線上網了。
㈡、中心無線路由器B(TP-LINKTL-WR941)設置。

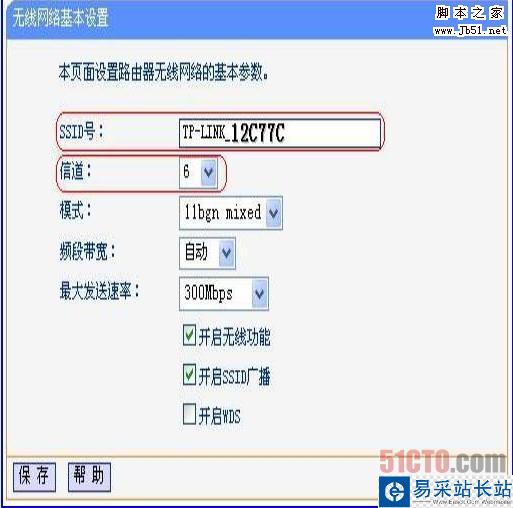

①、登陸中心無線路由器B(TP-LINKTL-WR941)的界面，在“無線設置-基本設置”中設置“SSID號”、“信道”，如圖1-3所示。
