Freehand9.0 操作界面

2024-09-12 19:18:32

字體：大中小

供稿：網友

　　現在，我們來看看freehand的操作界面：

　　 freehand9的界面相對于以前的版本而言，并未有太大的變化，只不過對其中的細節了一些小小的變動而已。從上到下依次是標題欄，菜單欄，工具欄和狀態欄：
　　 1、標題欄：該窗口位于窗口最上端的位置，操作方法與所有windows軟件一樣。
　　 2、菜單欄：菜單欄位于標題欄的下方，從左向右依次為file(文件菜單)、edit(編輯菜單)、view(視域菜單)、modify(修改菜單)、text(文本菜單)、xtra(外部插件菜單)、windows(窗口菜單)、help(幫助菜單)。
　　 3、工具欄：freehand的工具欄分為main toolbar和text toolbar兩大類，前者提供常用的系統菜單命令，例如新建、存儲、撤消、剪切、拷貝等。后都提供文本菜單中的一些常用命令。對于工具欄，你可以自己定義其中的內容。
　　 4、狀態欄：狀態欄位于窗口的最下方，提供諸如視圖尺寸、文件頁碼、顯示模式、度量單位以及與操作相關的各種信息等幾種控制功能。
　　任何一個軟件，尤其是矢量圖形中，基礎幾何圖形的創建都是極簡單的事——你僅僅需要在工具箱中選擇相應的工具就行了。現在，我們這一小節就來談?wù)勥@個問題。
　　在freehand中畫矩形就和其他軟件中一樣，單擊鼠標確定一個起點后拖動鼠標，到達適當?shù)奈恢冕尫攀髽?biāo)就可以了。矩形有一個圓角的設置，雙擊矩形工具圖標，就可以打開這個圓角的設置對話框。

　　其余幾個工具都有其特定的控制設置框，例如螺旋線工具，弧線工具，多邊形工具等基礎幾何圖形工具要使用它們進行相應的設置，雙擊相應的工具圖標就可以了。這里，我就不一一敘述了。
　　現在，我們來看另一個重要的控制面板：object面板。
　　 object面板是freehand中最重要的一個控制面板，它隨處于選擇狀態的對象的性質決定其不同的面目，也因此提供相應的控制功能。例如矩形面板，橢圓形面板，路徑面板等：

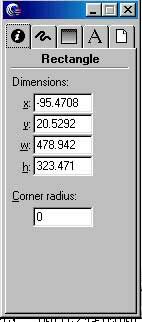

　　矩形面板：當一個矩形處于選擇狀態時，object面板就相應的改變?yōu)榫匦蚊姘?這里，提供dimensions(尺寸控制，x、y分別代表矩形左下角的坐標位置，w、h分別代表矩形的寬和高)，corner radius(圓角半徑，控制矩形圓角的半徑)。

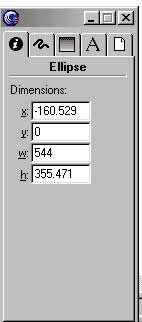

　　橢圓形面板：當一個矩形被選時出現。

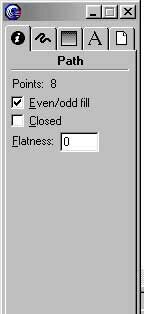

　　路徑面板：如果一條路徑被選時，這個面板會出現。它提供points(點，顯示路徑上節點的數目)、even/odd fill(奇/偶填充，當路徑為封閉路徑時，這個選項控制是否將路徑中的相交部分挖空)、close(閉合，這一項控制是否將路徑封閉，選中該項，freehand會自動連接路徑的兩個端點，連接端點的線段的曲率由端點的性質決定，當然，如果在路徑封閉的情況下選擇此項，freehand會自動刪除路徑的最后一段使路徑變?yōu)槌ㄩ_)、flatness(平滑度，這一項控制路徑的平滑程度，但這一項設置的效果只能在打印中才能看到，計算機屏幕上是無法觀察到的)。

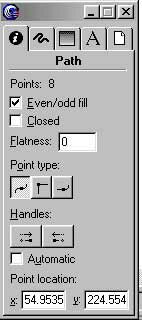

　　點面板：當一條路徑被選之后，再次選擇路徑上一個節點，此面板就出現了。這里除了提供路徑面板上提供的節點數，奇偶填充等控制項之外，還提供point type(點的類型，這一項控制點的類型，有三種曲線點，角點和連接點三種類型)、handles(控制柄類型，每個節點都有控制柄，而控制柄有使曲線外突和使曲線內陷兩種作用，這里就可以控制控制柄的兩種作用)、automatic(自動曲率，這一項的作用是讓freehand用自動曲率來定義被所選節點控制的路徑的曲率)、point location(點的位置，這一項控制被選節點在而面上的坐標位置，但他只是在一個節點被選時才產生作用，由數值框中的x、y值控制)。

　　 object面板控制著有關對象操作的大部分設置，熟練使用它，就可以完成不包括基礎幾何圖形在內的多種圖形的塑造。因此，我就不浪費太多的時間在基礎圖形的創建上了——你試一試就清楚了。
　　好了，我們一起進入下一小節：繪圖工具的講敘。 |||
