　　freehand9中，線條和路徑是兩個完全不同的概念，他們之間存在的聯系不是用語言能夠說清楚的，你只需這樣理解他們：路徑可以控制線條，但路徑并不具有實在意義；線條體現對像的實在形體，但他本身的形體卻由路徑控制。也可以這樣說：線條，其實是路徑的后一階段的另一種形式。
　　很多時候，為了便于編輯處理和提高速度，往往會將色彩之類的要示隱藏起來，以線條顯示對象。當然，線條也可以進行編輯，這一小節，我們就來看看怎樣對線條進行編輯。

　　1、狀態欄的控制。

　　freehand9中，在stutas（狀態欄,如圖）下的視圖模式菜單中選擇“flash anti-alais”，可以將顯示模式轉換為線條顯示模式。在第一小節中，我們就簡單提及了狀態欄，這里我會詳細對它進行介紹：
　　狀態欄在操作界面的最下方屬于缺省的顯示面板，他顯示有關頁面操作的幾個重要指標，并提供相應的控功能，這些指標從左至右分別是：視圖比例顯示框（顯示當前文件的視圖尺寸）、兩個翻頁按鈕（正向與反向翻頁）、視圖模式菜單欄（提供五種視圖的顯示模式）、標尺單位菜單欄、綜合信息欄。其中，視圖模式欄控制畫面顯示的五種方式：
　　preview：預覽模式，這種模式顯示打印的預覽，顯示效果接近于打印效果，能夠顯示最多的細節，但也因此占用最多的內存。
　　fast previev：快速預覽模式，這種模式通過減少色彩的混合級數的方式來減少顯示所需內存，從而提高顯示的速度，和預覽模式相比他速度快但效果稍次。
　　key line：線框模式，這種模式會拋開對象的所有顏色屬性，以路徑來顯示對象的輪廓和內部線條。
　　fast key line：快速線框模式，和快速預覽模式的意義相同，這種顯示模式減少路徑的混合級數，因而會減少一些過渡的細節以提高速度，同樣的缺點是效果稍次。
　　flash anti-alais：線條顯示模式，這種顯示模式不同于前四種顯示模式，他是freehand9新增的一種顯示模式，選中他將顯示將畫面中的線條，注意這里顯示的是線條，而不是路徑。

　　2、str 面板的控制。

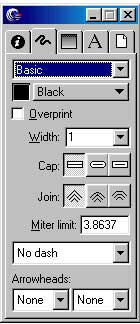

　　在stroke面板中集中了對線條的所有控制（如圖），例如width（線寬）、填充色（包括填充圖案）等,stroke面板可以執行命令window/inspectors/stroke調出；

　　面板頂部的“類型”菜單控制著線條的類型：none（無）、basic（單色）、custom（圖案）、pattern（模式）：
　　nome（無）：這一項最簡單，選中他會取消線條的顯示，如果對象沒有填充，則對象將變得不可見，但這并不表示對象被刪除，你可以在這里對不可見的對象應用填充加以驗證。
　　basic（單色）：此項表示將單色填充于線條，選中他之后，可以在面板中調整線條的填充顏色或者設置線條的大小，調整線條的端點類型，調整拐角類型等操作。方法很簡單，直接在控制面板中進行設置即可。
　　custom（圖案）：這是一種很實用的功能，選中他，你可以在其面板下進行相應的控制：將某中freehand9預設置的圖案應用于線條，就好像圖案填充一樣，當然也能進行一些例如寬度之類的控制，只是和“圖案填充”一樣，這里的效果也不能在畫面中顯示出來，只能憑想像來編輯打印的效果。
　　pattern（模式）：和custom的一樣，這也是freehand9預設置的一些線條效果。

　　3、路徑的嵌入與擴展。
　　嵌入路徑：確定一條路徑被選，執行命令modify/alter path/inset path（嵌入路徑）。inset path命令能快速成生成多個收縮或放大的對象，并以混合的方式得到一種增加亮度的效果。在面板中可以通過數值或按鈕的方式控制嵌入路徑的數量（stpes），類型（type：有重疊、遠的、近的三類）以及生成路徑的間距（inset）等。
　　擴展路徑：確定一條路徑被選，執行命令modify/alter path/expand stroke（擴展路徑）。expand stroke命令的結果會擴展或收縮線條，即調整線條的粗細，當然，也同樣能設置線條的端點類型、拐角類型以及角的長度。一旦線條變得足夠寬后，在其中應用的一些精致的效果就能纖毫畢現，例如通過剪貼板將某些圖像填充到線條中而創建一種紋理效果——實際上，執行join命令將兩個太小不同的路徑組合，也能達到這種紋理效果。|||
