　　我不知道梵高在畫“向日葵”時是不是費了很久時間，但卻知道“蒙娜麗莎”用了不少時間，修改了無數次。這些都是大師，我們這些小卒子當然不能與之相接并論，不過，連大師都要修改，更何況是我？我一直認為,無論是誰,對于一個對象的塑造,根本無法一次就達到精確的程度,精確,必須是無數次調整的結果--
　　對于對象的控制, 在freehand-9中大多數可以通過transform面板來實現.而實際上很多操作也同樣可以通過相應的鼠標操作來實現.

　　1、transform（變換）面板的控制功能
　　transform（變換）面板可以通過執行modify/transform菜單下的任一命令打開

　　transforrn面板一共有五個子面板，他們分別是move（移動）、raotate（旋轉）、scale（縮放）、skew（傾斜）、reflect（鏡象），和移動一樣，其他幾種變換也能以手工控制：
　　move：這個面板中，move distance項決定移動的距離，由x（x軸）、y（y軸）兩個數值框中的數值控制；contents（內容）項決定是否連同paste命令創建的蒙板一起移動；fill（填充）項移動是否對tile填充的內容產生作用；copies項決定復制對象的數量。當然,最直接的移動方法就是利用鼠標拖動對象以達到移動的目的。
　　raotate：實際上，旋轉對象最直接的方法是雙擊對象，然后拖動鼠標進行旋轉；raotatea面板對應的工具是raotate工具，你可以直接使用raotate工具進行旋轉，也可以在面板中進行相應的設置進行旋轉：raotation angle項控制旋轉的度數，center項控制旋轉的中心點位置（由x、y的數值決定）。conernts項與fill項的作用與在move（移動）面板中作用相同。
　　旋轉可以作用于一個對象，也可以同時作用于多個對象，甚至于路徑上的點，因此你可以利用它作出許多出乎意料的形狀出來。
　　以此類推，你一定會使用其他三個面板了吧？這三個面板對應的工具是：scale（縮放）面板/scale工具、skew（傾斜）面板/skew工具、reflect（鏡象）面板/reflect，如果操作的要求不是特別嚴格的話，利用pointer（箭頭）工具雙擊對象之后，移動鼠標到對象的不同位置拖動也能完成相應的操作。
　　接下來我們再來看看另外幾個相似的功能……

　　2、xtra t s面板的控制功能
　　xtrastools面板主要提供一些隱含的工具，這些工具主要用于對象變形，例如fisheyt lens（魚眼透鏡）、3d rotation（3d旋轉）、bend（彎曲）、roughen（精糙化）、mirror（鏡射）等。xtra tools面板如圖所示

　　xtra tools面板中工具的操作方法與工具箱中工具的操作方法相似，他們都有自己的對話框，雙擊圖標就可以打開對話框了，然后在對話框事進行相應的設置，接著在畫面中拖動鼠標就可以實現每種工具所具有的特殊效果了，合理的將這些效果結合還可以創造出許多出人意料的精彩效果來，現在以mirror（鏡射）工具為例，來看看怎么使用這些工具：

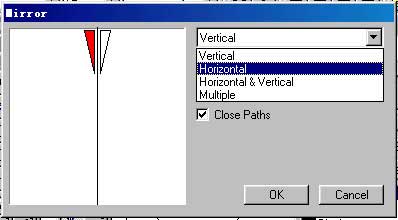

　　選擇一個對象，在xtra tools面板中雙擊mirror（鏡射）工具，打開mirror面板(如圖)；在其鏡射類型下拉菜單中選擇horiaomtal（水平）項，按ok確定；在畫面中拖動鼠標以移動反射軸，直到鏡射圖像位置適當，松開鼠標，創建一個對象的水平鏡像。

　　mirror工具是以鼠標確定的軸作為對稱軸來創建對稱圖形。讓我們來打開面板中的菜單，菜單中有vertical（垂直鏡像）、horiaontal（水平鏡像）、horiaontal&vertical（垂直鏡像與水平鏡像）、multiple（多重鏡像）四種選項。前三種選項的面板都是相同的，只有close paths（閉合路徑）一個可控項：close paths實際是四種選項通用的一種設置，他的作用是對象如果包括兩條或兩條以上敞開路徑，且路徑開口小于ceneral面板中snap distance欄中的數值，在于執行對稱效果時自動閉合路徑。
　　唯一不同的面板是multiple選項面板，選擇他之后，面板上會增加兩個可控項：對稱軸數量和鏡射方式。對稱軸的數量由數值框中的數值確定，mirror工具提供兩種reflect（旋轉）與rotate（對稱）兩種鏡射方式供選擇。|||
　　釋放鼠標的位置決定對稱軸的位置，所以用鼠標單擊來定位是不明智的，而以鼠標拖動來決定對稱軸位置是最好的選擇。在這里，按下alt鍵并拖動鼠標，可以控制對稱軸的角度，加按shift鍵，對稱軸會以45度的角旋轉。

　　3、封套變形的使用。
　　envelope（封套）面板可以在xtra tools面板中找到，也可以通過執行命令window/ toolbars/envelope來打開（如圖）；envelope工具是最實用的變形工具，利用他可以自由的調整對象的外形。這個工具除了可以進隨
