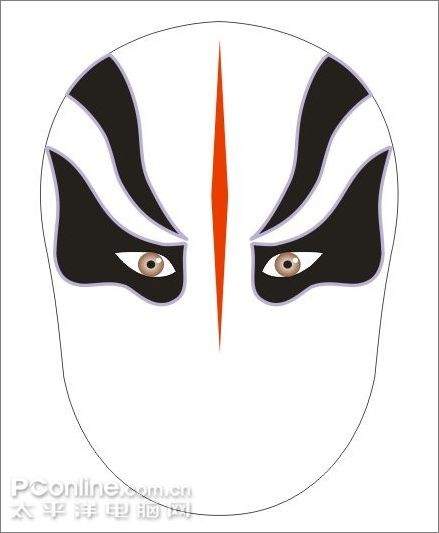

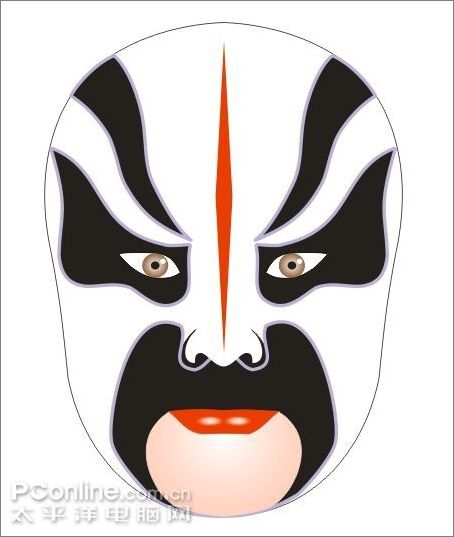

|||京劇臉譜是中華民族的優秀文化遺產之一，它們以鮮明的色彩和豐富的內涵深受國內外人士的喜愛與歡迎。本實例用coreldraw繪制了一張《失街亭》中蜀國大將馬謖的臉譜，很適合大家練習cd曲線的勾畫與編輯以及交互式工具的靈活運用。先看效果圖圖1：

圖1

|||

繪制過程：

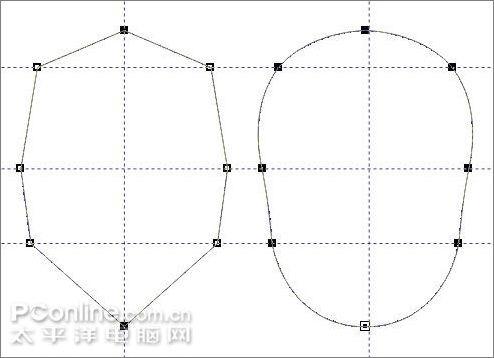

　　1、臉型。因為臉譜是對稱結構，所以應先拉幾條參考線確定中心點和幾個關鍵點，然后用貝塞爾工具畫出直線輪廓，最后用形狀工具選中所有節點，ctrl+q轉為曲線后調節曲線至如下形狀。

圖2

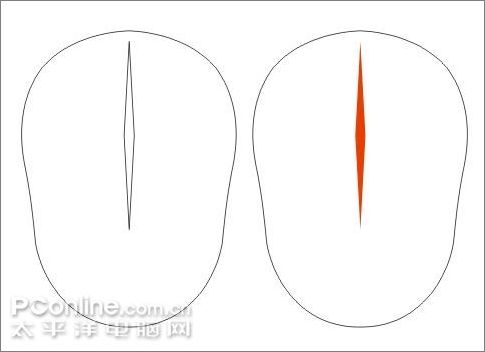

2、選擇工具欄中的多邊形工具，在屬性欄中將邊數設為4，拉出一個細長的四邊形，填充紅色，無輪廓，然后將它與面部一起選中，居中對齊（快捷鍵為c）。

圖3

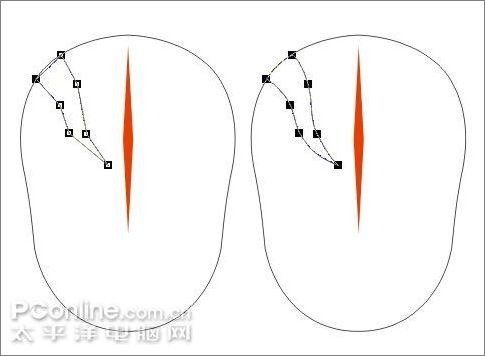

3、用貝塞爾工具在左額上畫出如下直線輪廓，然后用形狀工具選中所有節點，ctrl+q轉為曲線后調節至如下形狀。

圖4

4、設其填充色為黑，輪廓色為c: 20, m: 20，輪廓寬度為0.8mm。

圖5

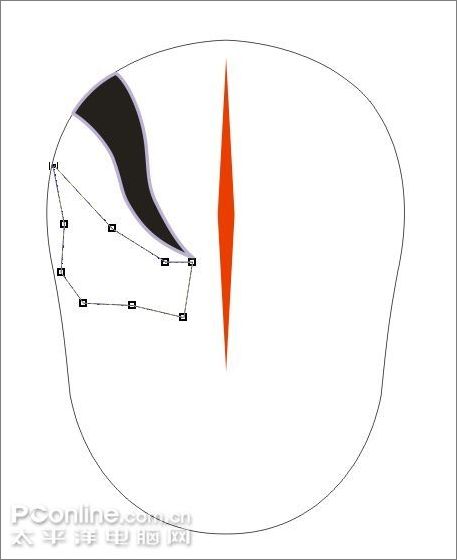

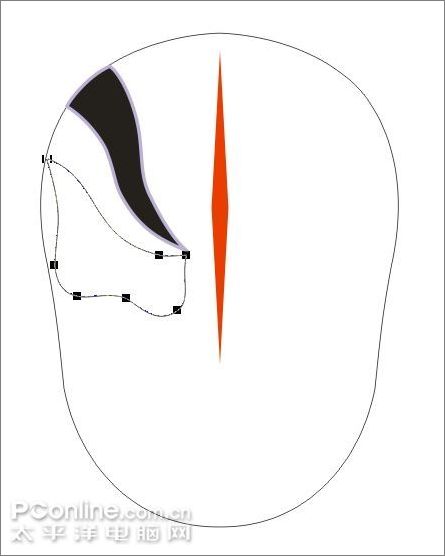

5、眼眶。先用貝塞爾工具畫出直線輪廓，然后用形狀工具選中所有節點，ctrl+q轉為曲線。

圖6

6、用形狀工具調節曲線至如下形狀，雙擊曲線可隨時增加和刪除節點。

圖7

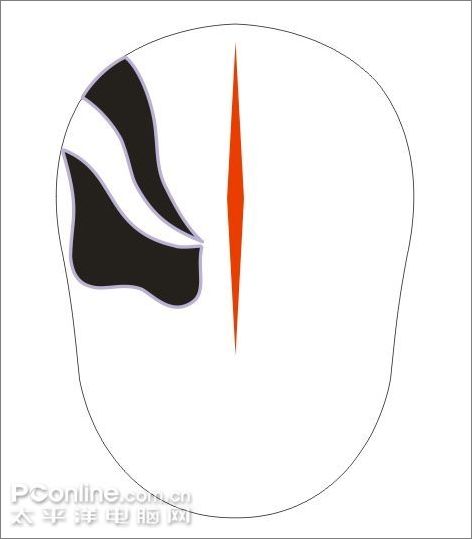

7、同樣的，設其填充色為黑，輪廓色為c:20, m:20，輪廓寬度為0.8mm。

圖8

8、眼睛。先用貝塞爾工具畫出如下四邊形，然后用形狀工具選中所有節點，ctrl+q轉為曲線。

圖9

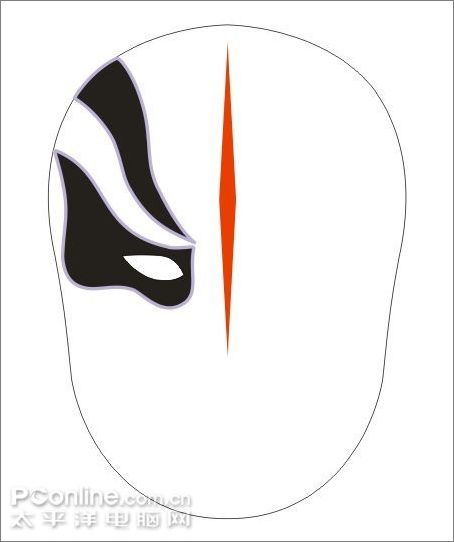

9、用形狀工具將曲線調節成眼睛的形狀，填充白色。

圖10

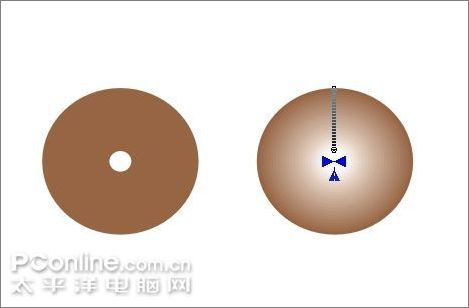

10、眼珠。先用橢圓工具畫出一大一小兩個橢圓，大的填褐色，小的填白色，均無輪廓。選擇交互式調和工具（快捷鍵為g），在兩個橢圓之間拉出一個調和，調和步數為20，形成有立體感的眼珠。

圖11

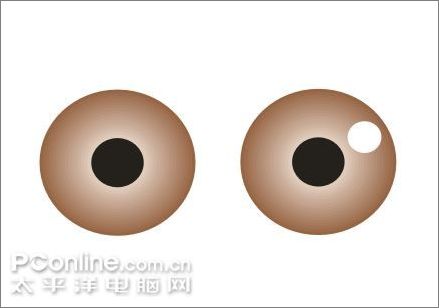

11、再畫兩個小橢圓，一個填充黑色，放在眼睛中間形成瞳孔，另一個填充白色，放在瞳孔旁邊形成眼睛的反光，完成眼珠。

圖12

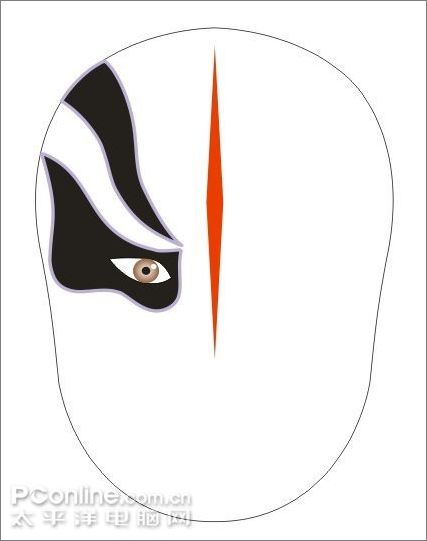

　　12、用挑選工具將眼珠放在眼白之上形成眼睛。

圖13

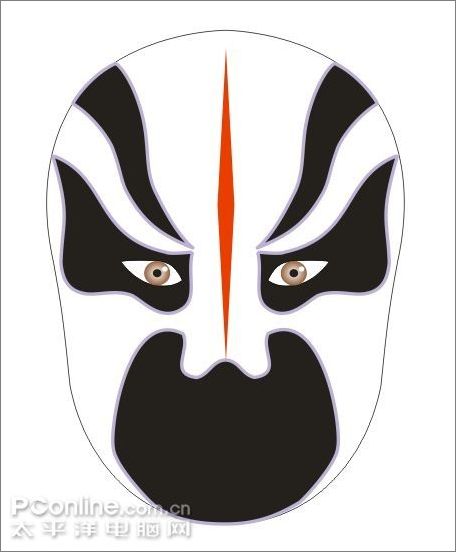

13、將畫好的左邊各個部分全部選中并群組，然后在屬性欄上點擊水平鏡像按鈕，復制出一份，移動到右邊的對應位置。

圖14

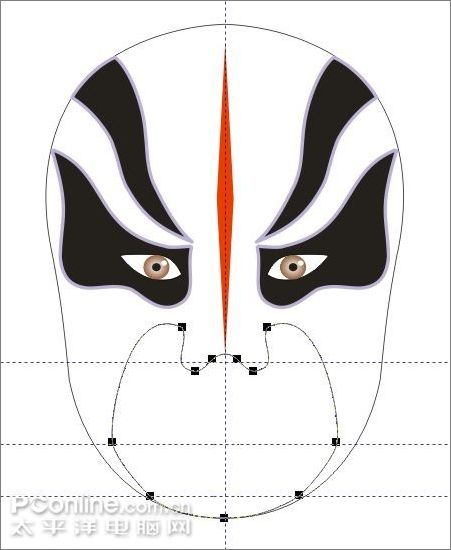

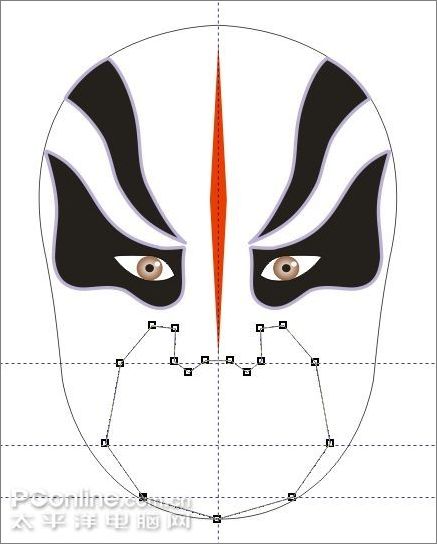

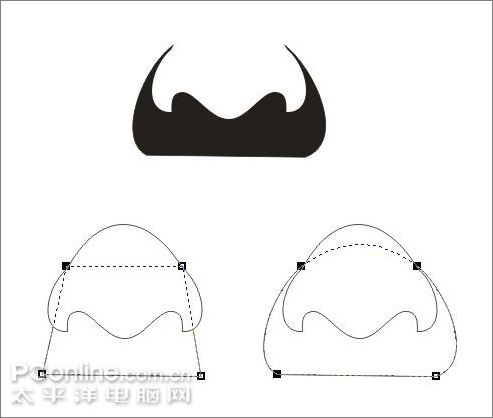

14、先拉出幾條參考線確定下半部圖案的位置，然后用貝塞爾工具畫出直線輪廓。

圖15

　　15、用形狀工具選中所有節點，ctrl+q轉為曲線后調節曲線至如下形狀。

圖16

　　16、設其填充色為黑，輪廓色為c：20，m：20，輪廓寬度為0.8mm。

圖17

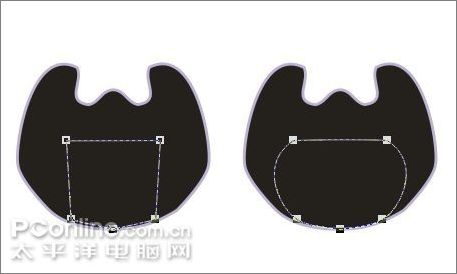

　　17、下巴。先用貝塞爾工具畫出如下五邊形，然后用形狀工具選中所有節點，ctrl+q轉為曲線后調節至如下形狀。

圖18

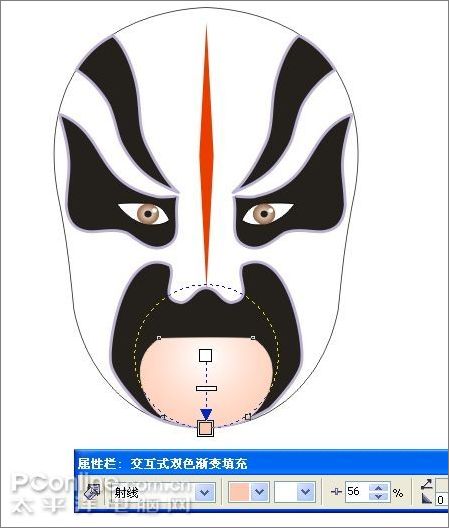

　　18、選擇交互式填充工具（快捷鍵為g），在下巴上拉出一個漸變填充，方式為射線，顏色為從白色到c: 3，m: 11，y: 11。

圖19

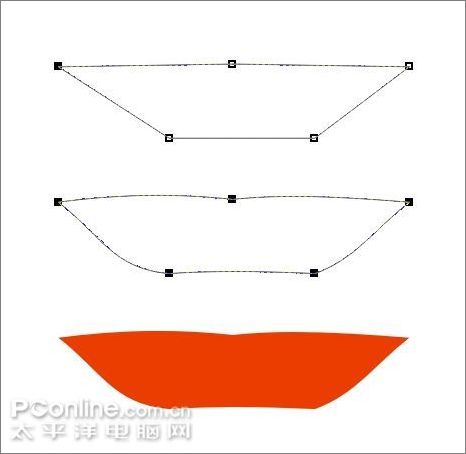

19、嘴唇。先用貝塞爾工具畫出如下五邊形，然后用形狀工具選中所有節點，ctrl+q轉為曲線后調節為如下形狀，填充紅色，放在下巴之上。

圖20

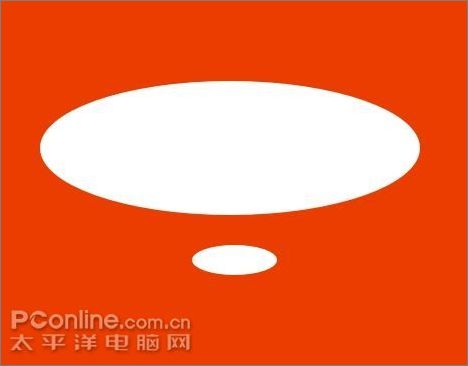

　　20、嘴唇上的高光。先用橢圓工具畫一大一小兩個橢圓，均填充白色，無輪廓。

圖21

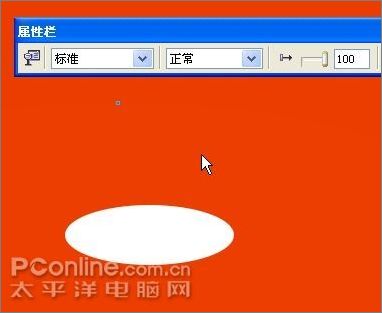

　　21、選擇交互式透明工具，將大橢圓的透明度設為100，方式為標準，這時大橢圓就看不見了。

圖22

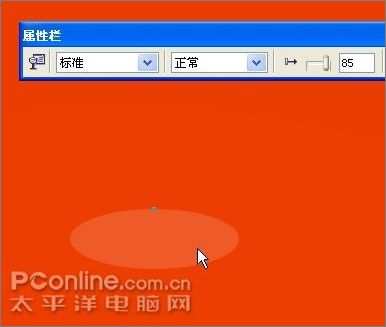

　　22、將小橢圓的透明度設為85，方式為標準，效果如下。

圖23

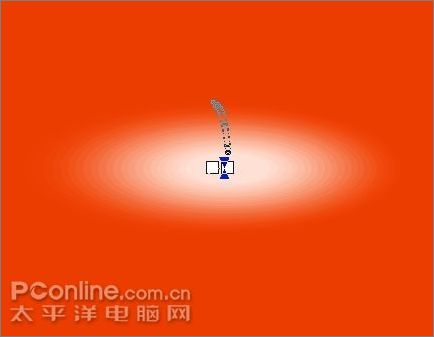

　　23、選擇交互式調和工具，在兩個橢圓之間拉出一個調和，步數為20，完成高光。

圖24

24、用挑選工具選中高光并復制一份，放在嘴唇上如下位置，完成嘴唇。

圖25

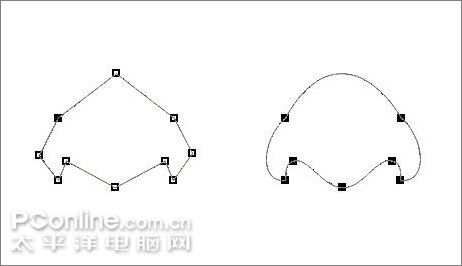

　　25、鼻子。先用貝塞爾工具畫出直線輪廓，然后用形狀工具選中所有節點，ctrl+q轉為曲線后調節為如下形狀，填充白色，無輪廓。

圖26

　　26、白色的鼻子必須放在黑色的背景上才能顯現出來，所以要在鼻子下畫一塊黑色的背景。還是先用貝塞爾工具畫一個四邊形，然后用形狀工具轉為曲線后調節為如下形狀，填充黑色。

圖27

　　27、將畫好的鼻子放在面部如下位置，完成鼻部。

圖28

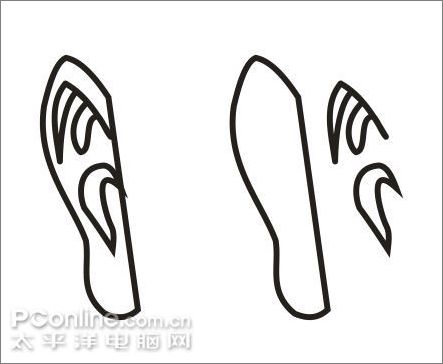

28、耳朵。先看一下耳朵的分解圖，主要包括三個部分。

圖29

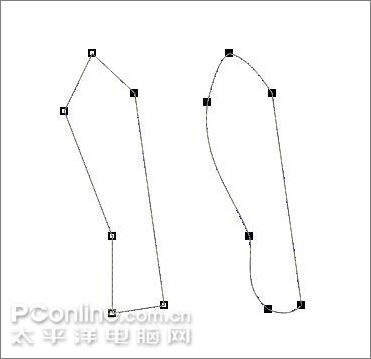

　　29、外耳廓。先用貝塞爾工具畫出直線輪廓，然后用形狀工具選中所有節點，ctrl+q轉為曲線后調節為如下形狀。

圖30

　　30、耳內輪廓。先用貝塞爾工具畫出如下直線輪廓，然后用形狀工具選中所有節點，ctrl+q轉為曲線后調節為如下形狀。

圖31

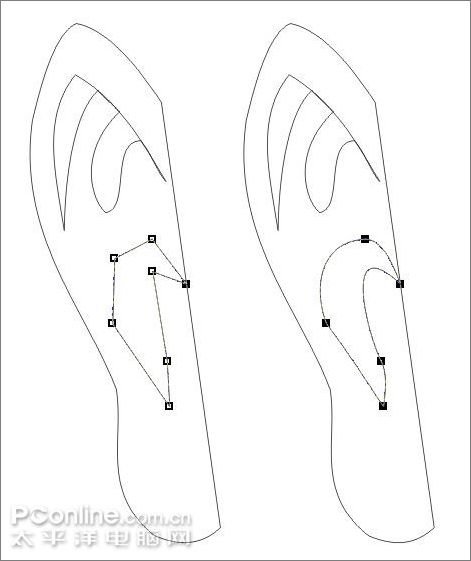

　　31、先用貝塞爾工具畫出如下直線輪廓，然后用形狀工具選中所有節點，ctrl+q轉為曲線后調節為如下形狀。

圖32

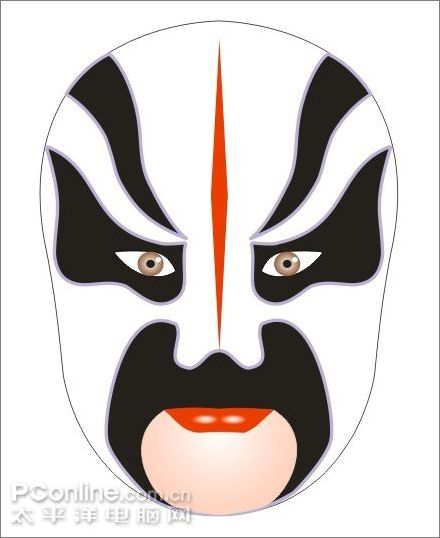

　　32、用挑選工具將耳朵的三個部分選中并群組，輪廓寬度設為0.8mm。點屬性欄上的水平鏡像按鈕復制出一份，分別放在面部兩側，并置于面部層之下，就完成了整個臉譜的繪制。

效果圖
