1-1.showtime

下圖為我國知名企業的產品，相信陪伴了80年代前出生的人們不少寒窗歲月，也曾勾畫出各種各樣的心路歷程。雖然現在已經被天威，aj等等新科技產品所替代，不過偶然觸摸到滿臉灰塵的他，實在叫人回味萬分。



ok，讓我們去懷舊一下這墨水瓶盒子的包裝設計。

1-2.3d效果的基礎
　　
　　3d效果必有2個以上的平面的視覺變形，因此我們要畫出3視圖。

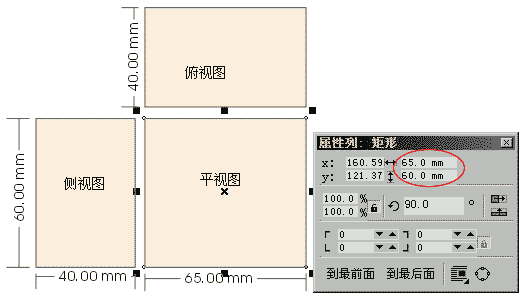

　　使用工具箱的“矩形工具”　拉出3個矩形，40*60；65*60；65*40，用鼠標拖出來的矩形是會不準確的，要點選矩形后在屬性列中填上正確數值（下圖紅色圈圈的地方）。填上喜歡的顏色，一般淺色會比較好，可以突出以后的字體和包裝。完成后如下圖。



　　圖中的尺寸和字是我為方便大家而標上去，實際過程不用畫上去。最上面的矩形叫“俯視圖”，左下的叫“側視圖”，右下的叫“平視圖”。視圖會因為物品的擺放位置不同而變化，不是絕對的，這里我們只是給于一個稱呼而已，方便日后的操作。基本視圖準備完畢，進入包裝設計了。

2-1.三個視圖的包裝——底紋

　　1.在空白的地方用“手繪工具”　在空白的地方按住ctrl鍵拖出垂線，要長過三視圖（如下圖）。點選垂線，按ctrl+c,再按ctrl+v，復制大約20條垂線。現在20多條垂線在同一位置上，我們要把它均勻分布好。



　　2.點選垂線，將其中一條拖放到適當距離（距離要比三視圖的寬度大）。圈選所有的垂線（圈選即用“選取工具”按住鼠標左鍵不放，拖出藍色虛框，選擇多樣物品），在菜單中選擇“安排——〉對齊與分布”。在對話框分布的一欄中勾選“x軸向的間距”點擊確定（如下圖），垂線馬上均勻排列了。如果覺得垂線還是不夠密的，可以將20多條垂線“復制——〉圈選——〉分布”一遍，這樣20就變40，密了一倍啦。圈選所有垂線群組起來 或（ctrl+g)

　　

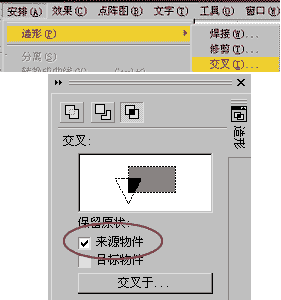

　　將三視圖也群組起來，并放到垂線中間去。點擊垂線群組，在調色盤白色中單擊鼠標右鍵，使垂線變成白色。點選三視圖群組，在菜單中選擇“安排——〉造型——>交叉”（如下圖），在泊塢窗中勾選“來源物件”點擊“交叉于...”，出現 　交叉于的光標，用此光標點擊垂線群組，垂線就剩下相交在三視圖中的部分了。



　　底紋部分完成，按ctrl+a選擇全部物件，在菜單選“安排——〉全部解散”，然后分別圈選三個視圖，讓視圖與視圖的垂線群組起來（ctrl+g)，以方便日后的制作。

2-2.三個視圖的包裝——平視圖

　　1.用“字體工具”在平視圖中寫上“青年”二字，我是使用的白色2點外框，紅色填充的行楷字體。調整好大小和位置。寫的時候最好是兩個字分別寫，以方便調整大小。

　　2.按shift鍵點選“青年”二字，在菜單選“安排——〉轉換成曲線”或按“ctrl+q”的快捷鍵，

　或　

此時就將美工字的屬性變成曲線的屬性了，字體再不能被編輯，所以在此之前要看清楚有沒有寫錯字啊。（這一步驟對以后的透視變形非常重要，以下操作中凡是字體都需要此步驟）

　　3.在“青年”的右上方用深藍色畫上一個小圈圈，里面加上大寫r(有字體啊，用ctrl+q把它轉換成曲線），群組起來，并調整好大小和位置，將其群組（ctrl+g)

　　4.用深藍色在“青年”的右下方寫上“藍黑墨水”四個字，（幼園字體，16號大小）調整好位置及...及.........ctrl+q！！！不提你你又忘了吧！
