CorelDRAW 12循序漸進(16)-透鏡效果

2024-09-12 15:46:33

字體：大中小

來源：轉載

供稿：網友

lesson 16 透鏡效果

　　透鏡效果是指通過改變對象外觀或改變觀察透鏡下對象的方式，所取得的特殊效果。
一、應用透鏡效果

　　雖然 coreldraw 12 為用戶提供了多達 12 種透鏡，每種透鏡所產生的效果也不相同，但添加透鏡效果的操作步驟卻基本相同。

　　（1）繪制或調入需要添加透鏡效果的圖形對象。

　　（2）單擊菜單命令“效果” / “透鏡”或按快捷鍵 alt+f3, 彈出“透鏡”泊塢窗口。

透鏡泊塢窗口
　　（3）在“透鏡”泊塢窗預覽框下面的透鏡類型列選欄中，選擇想要應用的透鏡效果。

　　（4）設置在列選欄下面出現的選定透鏡類型的參數選項（不同的透鏡類型的參數選項不同）。

　　（5）單擊“應用”按鈕，即可將選定的透鏡效果應用于對象中。

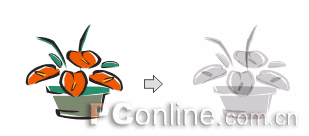

添加透鏡效果
　　注意：透鏡只能應用于封閉路徑及藝術字對象，而不能應用于開放路徑、位圖或段落文本對象；也不能應用于已經建立了動態鏈接效果的對象 ( 如立體化、輪廓圖等效果的對象 ) 。

二、設置透鏡效果的參數

　　雖然每一個類型的透鏡所需要設置的參數選項都不盡相同，但“凍結”、“視點”和“移除表面”這三個參數卻是所有類型的透鏡都必須設置的公共參數。

　　凍結

　　選擇了該參數的復選框后，可以將應用透鏡效果對象下面的其他對象所產生的效果添加成透鏡效果的一部分，不會因為透鏡或者對象的移動而改變該透鏡效果。

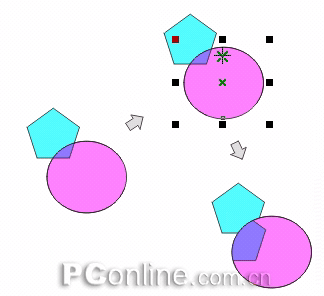

是否選定“凍結”參數的不同效果

　　視點

　　該參數的作用是在不移動透鏡的情況下，只彈出透鏡下面的對象的一部分。

　　（1）當選中該選項的復選框時，其右邊會出現一個 edit （編輯）按鈕，單擊此按鈕，則在對象的中心會出現一個“×”標記，此標記代表透鏡所觀察到對象的中心，拖動該標記到新的位置或在透鏡泊塢窗中輸入該標記的坐標位置值。

　　（2）單擊“應用”按鈕，則可觀察到以新視點為中心的對象的一部分透鏡效果。

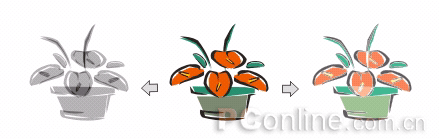

應用視點參數的效果

　　移除表面

　　選中此選項，則透鏡效果只顯示該對象與其他對象重合的區域，而被透鏡覆蓋的其他區域則不可見。

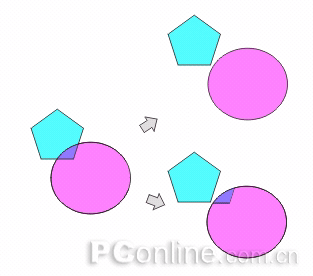

應用移除表面參數的效果

三、透鏡種類

　　coreldraw 12 在透鏡泊塢窗中的透鏡類型列選欄中，提供了 12 種類型的透鏡，每一種類型的透鏡都有自己的特色，能使位于透鏡下的對象顯示出不同的效果。

　　無透鏡效果

　　顧名思義，此透鏡的作用就是，消除已應用的透鏡效果，恢復對象的原始外觀。

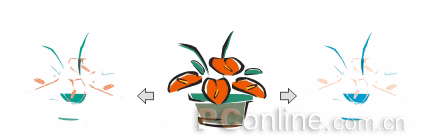

　　使明亮

　　該透鏡可以控制對象在透鏡范圍內的亮度。比率增量框中的百分比值范圍是 -100 至 100 之間，正值使對象增亮，負值使對象變暗。
