　　在網上大家可以看到不少用不同設計軟件制作齒輪效果的文章，筆者也用繪制了類似的齒輪。通過使用不同的工具實現類似的效果，能夠幫助大家加深對不同設計工具的認識。

　　許多初學者總不是不知道學習哪種軟件好，面對多種類似的平面軟件，初學者很難選擇合適的軟件。在許多設計論壇，不同的網友喜歡使用的軟件也不盡相同，所以也有許多關于各于各種軟件優劣“論戰”，這使初學者一頭霧水。

　　其實，使用什么軟件并不重要，對于設計來說最重要的是設計思想和創意，以及設計者的審美能力，當然不同的軟件在功能和使用技巧上也有一些差別，大家可以在使用中仔細體會，選擇最適合自己需要的。使用coreldraw 繪制簡單齒輪效果其實很輕松愉快，下面我們用coreldraw 11為例介紹幾種齒輪效果的制作方法，版本方法類似，文章末尾提供.cdr文件供大家下載參考。。

　　基本齒輪造型

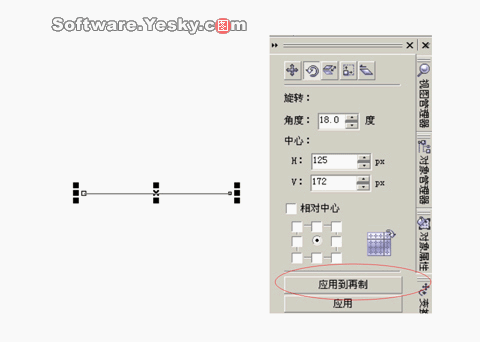

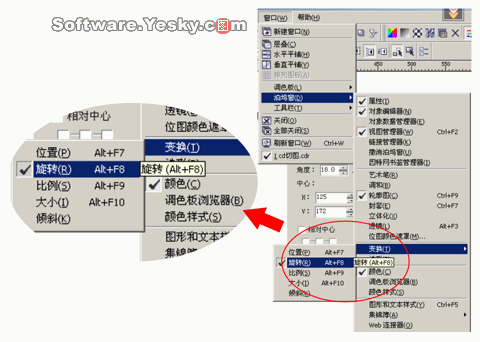

　　用coreldraw 11建立一個新文件。用手繪工具繪制一條水平線。我們只需按住鼠標左鍵在水平方向拖動，即可繪制出水平的直線。在默認時，軟件自動修正軌跡，即使我們手有點抖，也可以輕松的畫出直線。下面從菜單中的窗口->泊塢窗->變換->旋轉，打開變換泊塢窗（如圖2）。

　　用箭頭工具選中剛才畫好的直線。比如我們計劃畫有二十個角的齒輪，那么360°除以20就是18°，我們在旋轉角度下設角度為18度。中心，按默認設置。相對中心選正中心，及中間的單選框，用鼠標單擊選中（如圖3）。

　　單擊“應用到再制”按鈕，我們畫好直線被復制一份，并且相對于原來的直線旋轉了18度，旋轉的角度中心是直線的中點。原來的直線被自動取消了選擇，新復制的直線自動被選中。所以，我們再次單擊“應用到再制”按鈕，雙會復制出一條新的直線，這是第三條線。它相對于第二條直線又是旋轉了18度。連續單擊“應用到再制”按鈕，直線被不斷的復制。你也可以用快捷鍵“ctrl+d”。復制出九條直線后，一個星型就做好了。大家只要不斷的點擊應用到再制按鈕，直到繪制出星形既可。

　　用箭頭工具框選所有直線，點擊輪廓工具按鈕在彈出菜單中點擊“輪廓筆對話框”按鈕，或按快捷鍵f12，彈出“輪廓筆”對話框。在此我們設置一個適當?shù)木€寬。在寬度后的單位列表中設定一個單位，比如像素。在前面的列表中直接輸入一個數值，確定線寬的像素值。因為，筆者在制作web圖形，為了便于觀察把單位設成了像素，一般用于平面印刷或噴繪時一般使用的單位是毫米。還可以在此設定線的顏色，不過更多人習慣通過右擊色盤來確定線色，這要比在此設定要方便許多。最后確定設好線寬（如圖4）。

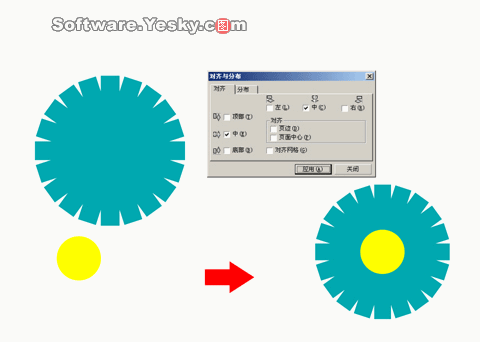

　　使星形保持在選中狀態下。點擊菜單“排列”下的“結合”，或直接按快捷鍵“ctrl+l”，把這些線條結合為一個對象。齒輪中間有一個孔，下面我們給齒輪中心挖一個孔。使用橢圓工具畫一個適當?shù)膱A。選中所有圖形，按住alt鍵，再按三次a鍵（按鈕alt鍵是用來激活菜單，按一次a鍵展開排列菜單，再按一次a展開對齊與分布菜單，第三次按a鍵，執行其下的對齊和屬性，打開對齊與分布對話框，由于一步步的有鼠標展開菜單比較麻煩，一般常用的命令都使用快捷鍵，在cd9上面只需按兩次a鍵即可）。打開“對齊與分布”對話框。選中水平中心和豎直中心，點應用按鈕，對齊圖形（如圖5）。
