用CorelDRAW設計彩色平面布置圖(1)

2024-09-12 15:45:43

字體：大中小

供稿：網友

　　用auto畫一幅黑白線條平面圖，不能直觀地反映室內設計意圖（這樣的圖只適用于設計院、建筑施工公司、監理公司等的專業技術人員）。如果換一種設計辦法，用彩色平面布置圖來表現，就既能讓人一目了然，又具有表現力與感染力。其實設計一幅這樣的彩色戶型圖并不難，不外乎有如下幾種方法。

　　1、先用矢量軟件繪制，再轉換為像素圖形（autocad→corel draw→photoshop）。

　　2、直接用矢量軟件設計（corel draw或freehand）。

　　3、用三維軟件建模→材質→燈光→渲染二維平面（3dsmax或maya）。

　　現在談?wù)勅绾斡胏orel draw畫一幅漂亮的彩色平面圖。用corel draw來畫圖既簡單快捷，又便于修改，對電腦硬件配置要求也不高（pentium90以上，32mb內存），軟件從corel draw 5到corel draw 11的版本都可以，畫一幅彩色戶型圖僅用幾個很簡單的菜單命令。

　　一、創建墻基線

　　在corel draw中，用矩形工具畫出墻基線、立柱、橫梁，用“安排→變形→大小”命令，按比例改變尺寸大小，墻厚為1/2墻(12cm)、1.8墻(18cm)、2.4墻(24cm)，室內開間為墻長度（矩形長度）。直接在輸入框內輸入?yún)?shù)(圖1)。用鼠標左鍵在色盤點選需要填充的彩色（一般墻基線為黑色）。選中需要復制的對象（墻基線、立柱、橫梁），按鍵盤上的“+”號復制一個物體對象。用“安排→變形→位置”命令，改變墻基線的距離和位置即室內開間（常規為2.2m、2.4m、3.3m、3.6m、4.2m、）。用“安排→變形→旋轉”命令，改變墻基線的角度和方向。

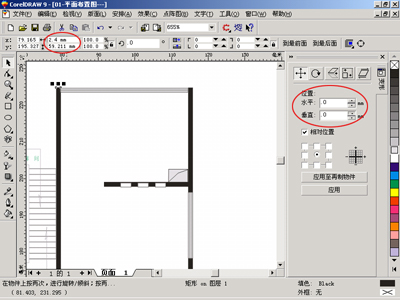

圖 1（點擊放大）
