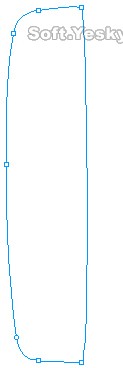

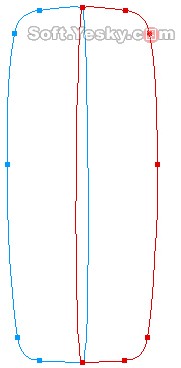

然后再復制這個輪廓，水平翻轉后再移動到右邊使其與左邊的輪廓能夠水平對齊，如圖02。再通過“修改—組合路徑—聯合”選項，把這兩個路徑合成在一起，如此一來我們就得到了一個左右對稱的機身輪廓了。

　
圖01　　　　　　圖02

　　接著對這個機身路徑用顏色#c0bfc8進行實心上色，然后使用兩次的“內斜角”特效，而且兩次特效的設置完全相同。


圖03

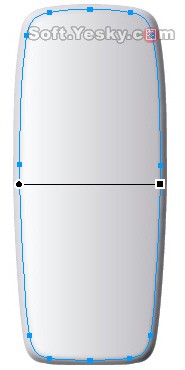

　　我們把機身的整個路徑復制多一個，并取消這復制出來的路徑上的所有特效和填充。隨后用“縮放”工具加alt鍵的配合進行適當縮小，然后改用“線性漸變”進行填充，顏色由#fcfff漸變至#bcbabf，羽化值為7。這樣一來就使得整個機身有光澤和立體感。如圖04。

圖04

　　我們再來畫手機的顯示屏外圍的部分。之所以先畫這一部分，是為了給以后的顯示屏勾畫帶來位置上的坐標參考。

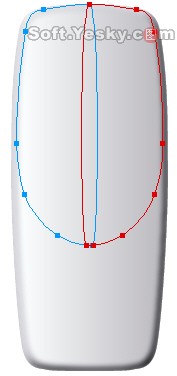

　　同樣先用鋼筆勾畫左邊的輪廓，用“細部”工具做細微調整后，復制該輪廓并進行水平翻轉，然后使這兩個對象進行對齊，再對這兩個路徑進行“修改—組合路徑—聯合”，從而形成一個左右對稱的新路徑，如圖05。

圖05

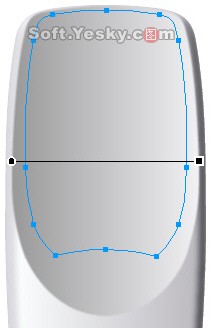

　　 接著，用線性漸變對這個新路徑進行上色，漸變色由#999999至#f1f1f3，如圖06。

圖06

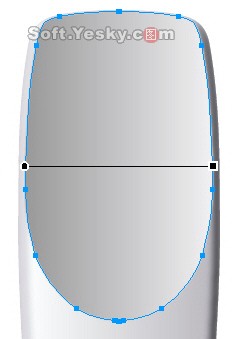

　　這時，我們再來畫一個如下圖般的對稱輪廓，對稱路徑的畫法前面已經講過，在這就不多贅述了。如圖07。

圖07

　　再給這一路徑隨便取個名子，就叫“w1”吧，然后把該路徑再復制一個，取名為“w2”并把“w2”所在對象層的“眼睛”暫時關閉。因為一會我們還要用“w2”這個路徑去“切割”另一個對象，所以暫時將“w2”進行保留。

圖08

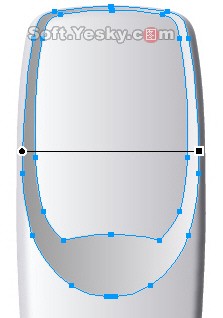

　　同時選中“圖07”中的對稱路徑和“w1”路徑，然后使用“修改—組合路徑—切割（打孔）”命令，形成一個新的組合路徑，同樣對其進行#999999至#f1f1f3線性填充，羽化值為1，如圖09。

圖09

　　將該組合路徑復制出多一個，使用“縮放”工具配合alt鍵的使用，向縮放中心點縮小兩個像素，然后用線性漸變進行填充，如圖10。

圖10

　　再用鋼筆工具畫如下圖般的對稱路徑，也用線性漸變加以填充，漸變色由#b7bbc6至#e0e1e6，如圖11。
