看到聯通的圖標很是好看，在fw中試了試，也能畫出，呵呵，步驟雖然是多了些，只要細心，你一定能畫好。下面讓我們動手把它畫出來吧。

1、新建文件，width=300，height=300，單位為象素。背景色為白色。

2、用工具箱中的矩形工具，在編輯區拖畫出一個長和寬都是100象素的正方形，填充色為淺藍色。

3、選中該正方形，edit>clone，克隆出一個，選中克隆出的正方形，modify>transform>numeric transform，在彈出的對話框中把長和寬都設為60象素。然后同時選中這兩個一大一小的正方形，modify>combine>punch。這樣，我們得到了一個邊框?yàn)?0象素的鏤空正方形

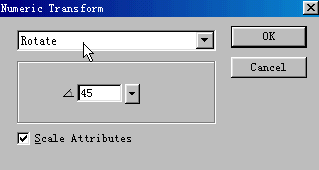

4、選中這個鏤空正方形，modify>transform>numeric transform，在彈出的對話框中如下圖設置。

　　　　

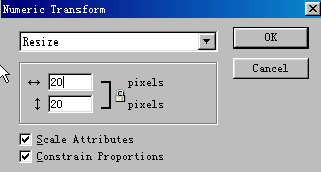

5、用橢圓工具按住shift鍵在編輯區拖畫出一個長和寬為60象素的圓，選中該圓edit>clone克隆出一個，選中克隆出來的圓modify>transform>numeric transform，在彈出的對話框中如下設置

6、選中這一大一小的兩個圓，modify>combine>punch，我們得到了一個邊沿寬度為20象素的圓環。

7、選中該圓環，edit>clone，克隆出一個，把它暫時隱藏起來備用。（隱藏的方法就是點擊layers(圖層面板)前面的眼睛圖標，當眼睛閉合狀態時表示隱藏，眼睛為睜開狀態時表示該圖層是可見圖層）。



8、用矩形工具拖畫一個寬為20象素，高為隨意（但不要超過100象素）的矩形。選中該矩形，modify>transform>numeric transform，在彈出的對話框中如下設置



9、把該矩形移動到和圓環內圓和外圓相切的位置，（這一步要小心操作，放大來移動更好些），然后把矩形克隆一個，把克隆出來的矩形逆時針轉90度，然和再把它移動到和圓環的內圓和外圓相切的位置。



10、再拖畫一個小些的矩形，（目的就是要把圓環最下面的部分去掉。），使拖畫出的矩形旋轉45度，然后同時選中該矩形和圓環，modify>combine>punch。

11、同時選中殘缺的圓環和兩個矩形，modify>combine>union



12、然后把它順時針旋轉90度，移動到鏤空矩形的右側，如圖對齊。



13、選中剛才的圖，edit>clone，選中克隆出的圖，modify>transform>flip horizontal水平翻轉，然后把它移動到鏤空矩形的左邊對齊，如圖。



14、打開我們剛才隱藏的圓環，然后用矩形工具在編輯區拖畫一個矩形，如圖放置



15、同時選中它們modify>combine>punch



16、再用矩形工具拖畫出一個寬為20象素，高為140象素的矩形，然后移動到半圓環的左下面，再拖畫一個寬為20象素，高為50象素的矩形，把它移動到半圓環的右下面。
