路徑方向與非零環繞原則
平時我們畫的圖形都是規規矩矩的，那么如果我們用線條畫了個抽象派作品，就像下面這圖一樣，童鞋們知道怎么用fill()染色呢？

這里就要用到數學上的一個方法——非零環繞原則，來判斷哪塊區域是里面，哪塊區域是外面。接下來，我們具體來看下什么是非零環繞原則。

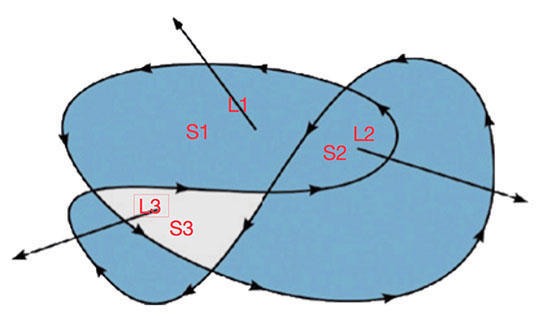

首先，我們得給圖形確定一條路徑，只要“一筆畫”并且“不走重復路線”就可以了。如圖，標出的是其中的一種路徑方向。我們先假定路徑的正方向?yàn)?（其實為-1啥的也都可以，正負方向互為相反數，不是0就行），那么反方向就是其相反數-1。
然后，我們?cè)谧勇窂角懈畹膸讐K區域內的任意一點各取一條方向任意的射線，這里我只取了三個區域的射線為例，來判斷這三塊區域是“里面”還是“外面”。
接下來，我們就來判斷了。S1中引出的射線L1，與S1的子路徑的正方向相交，那么我們就給計數器+1，結果為+1，在外面。
S2中引出的射線L2，與兩條子路徑的正方向相交，計數器+2，結果為+2，在外面。
S3中引出的射線L3，與兩條子路徑相交，但是其中有一條的反方向，計數器+1-1，結果為0，在里面。沒錯，只要結果不為0，該射線所在的區域就在外面。

繪制圓環

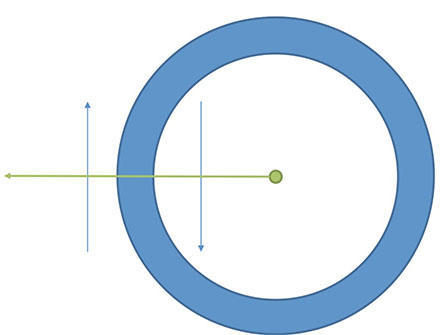

記得arc方法嗎？它的最后一個參數就是判斷是路徑方向的，如果是路徑相反的兩個同心圓在一起，圖上色會有什么神奇的效果呢？

下面我們通過代碼來實現它。
