接上一篇canvas畫線條教程
上次我們講到，canvas有時候會出現1像素的線條模糊不清且好像更寬的情況，如下圖：

這樣的線條顯然不是我們想要的。
這篇文章的目的就是弄清楚里面的原理，以及解決它。
大家都知道屏幕上最小的顯示尺寸就是1像素，雖然小于1像素的東西可能顯示不出來，但計算機可不管，他會試著畫一下。

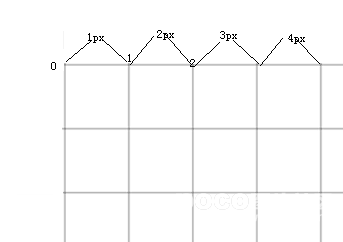

其實像素終究來說也是一個單位，假如我們把畫布放大到足夠大，足以看清楚每個像素，會是什么情況呢？大概是這個樣子：

每個像素都有起止范圍，如圖所示，他們的范圍從左起，跨過1像素，到右止。

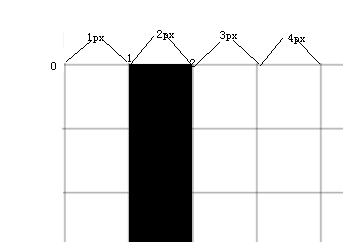

如果我們畫1像素線條的時候，遵循像素的起止范圍，那么我們肯定能得到一個很標準的細線。如下：

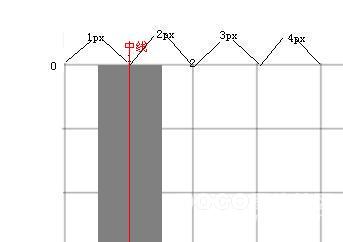

但遺憾的是canvas的線條畫法不一樣，上一篇文章我們已經說了，canvas的每條線都有一條無限細的“中線”，線條的寬度是從中線向兩側延伸的。如果我們還是從第2個像素點畫一條線，那么線條的中線就會靠齊到第2個像素的起點，然后我們開始畫了，問題也就來了：Canvas 的線條以中線向兩側延伸，而不是向某一邊延伸(比如這里，如果只是往右側延伸，那么我們的問題就不再是問題了)，延伸過后我們的線條實際上是這樣的：

此時又有個問題：計算機不允許出現小于1px的圖形，所以他做了一個折中的事：把這兩個像素都繪制了。
所以，如此一來，本來1px的線條，就成了看起來2px寬的線條。
失敗的原因找到了：Canvas中的line把中線與像素的起點對齊了，而不是像素的中間點。
那么我們怎么解決這個蛋疼的問題？也許有人已經想到了：既然是因為兩個的起點不一樣，那我們就把他們的起點變得一樣吧！

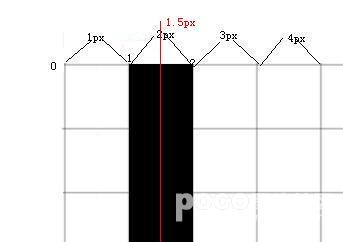

我們讓線條的中線和像素的中間點對齊就行了！
像素的中間點很好找，比如第2像素的中間點，依據圖上的解釋就是1.5像素的位置，那么x像素的中間點就是(x-0.5)px。
