微軟Visio2007為我們提供大量的模板以及無數的形狀，這其中一些顯得比較簡單，但是另外的一些卻又相對比較復雜，讓人無可適從。本文主要就是為大家介紹如何用Visio2007創建基本框圖以便你能夠快速入門，即講解一些基本的關于如何打開模板、將形狀放入繪圖中以及連接這些形狀的基本技巧。

下面是具體的操作步驟：

啟動Visio2007 。
Visio 啟動時，會出現多個窗口。現在，您只需要使用名為“模板類別”的窗口。

在“模板類別”窗口的類別列表中，單擊“常規”類別。
“常規”類別中的所有模板將出現在中心窗口中。

雙擊名為“基本框圖”的模板。
“基本框圖”模板打開后，會有一個空白的繪圖頁占用大部分空間。由于在創建圖表時對齊形狀十分重要，因此該頁出現時，頁面上顯示有網格線。

提示 要關閉網格線，請在“視圖”菜單上單擊“網格”以清除該復選框。

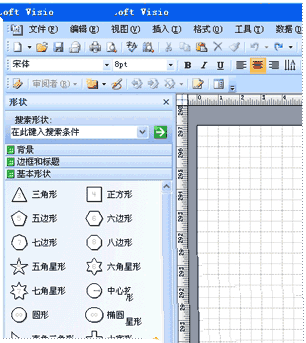

除繪圖頁外，還會顯示“形狀”窗口，該窗口具有三組形狀：

背景
邊框和標題
基本形狀

單擊這些標題中的每個標題均可打開一個充滿形狀的模具。現在，我們只使用“基本形狀”模具。

單擊“基本形狀”模具上的任何形狀，按住鼠標按鈕，并將該形狀拖到繪圖頁上。
釋放鼠標按鈕后，該形狀會被一條綠色虛線包圍，它帶有被稱為選擇手柄的綠色方塊 ；而有時帶有黃色菱形，稱為控制手柄 。要了解如何使用控制手柄、選擇手柄以及其他重要的形狀功能，請參閱形狀基礎一文。

重復第 4 步向繪圖頁添加另一個形狀。
使用自動連接功能將形狀連接在一起：

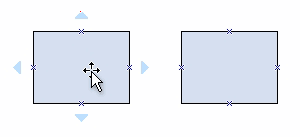

將指針停在要從中進行連接的形狀上。

將指針放在與要連接到其中的形狀最近的淡藍三角形上。

三角形會變成深藍色，將有一個紅色框出現在要連接到的形狀周圍。

注釋 如果紅色邊框沒有出現在要連接到的形狀周圍，則可能是因為形狀的距離太遠。將形狀移近一些并重試，或使用“連接線”工具連接形狀。有關詳細信息，請參閱使用連接線工具添加和粘附連接線一文。

單擊藍色三角形。這時會添加一條連接線并粘附到兩個形狀上。兩個形狀將保持連接，即使將每個形狀拖到頁面上的新位置時也是如此。

重復第 4 步到第 6 步繼續添加并連接形狀，從而完成基本框圖。謝謝閱讀，希望能幫到大家，請繼續關注武林網，我們會努力分享更多優秀的文章。
