一環境準備

1.1 基礎環境

ntp配置：略 #建議配置ntp服務，保證時間一致性

etcd版本：v3.3.9

防火墻及SELinux：關閉防火墻和SELinux

名稱	地址	主機名	備注
etcd1	172.24.8.71	etcd1.example.com	用于保存相關IP信息
docker01	172.24.8.72	docker01.example.com
docker02	172.24.8.73	docker02.example.com

# hostnamectl set-hostname etcd1.example.com# hostnamectl set-hostname docker01.example.com# hostnamectl set-hostname docker02.example.com

提示：主機名非必須。

1.2 docker環境

以上所有節點均安裝docker，具體方式見《002.docker版本及安裝》。

二 etcd節點部署

提示：本環境全部采用docker化，即etcd服務也以docker形式存在。

2.1 etcd基礎配置

# mkdir -p /var/log/etcd/  #建議創建etcd日志保存目錄# mkdir -p /data/etcd  #建議創建單獨的etcd數據目錄# export HOST_1=172.24.8.71  #設置etcd節點的IP# export DATA_DIR=/data/etcd  #設置集群etcd數據節點# REGISTRY=quay.io/coreos/etcd  #建議使用此倉庫# ETCD_VERSION=latest  #設置etcd版本# export NAME_1=etcd1  #設置etcd節點的name# docker volume create --name etcd-data

提示：以上所有操作需要在所有節點操作。

2.3 啟動docker etcd集群

[root@etcd1 ~]# docker run / -p 2379:2379 / -p 2380:2380 / --volume=${DATA_DIR}:/etcd-data / --name etcd ${REGISTRY}:${ETCD_VERSION} / /usr/local/bin/etcd / --data-dir=/etcd-data --name ${NAME_1} / --initial-advertise-peer-urls http://${HOST_1}:2380 --listen-peer-urls http://0.0.0.0:2380 / --advertise-client-urls http://${HOST_1}:2379 --listen-client-urls http://0.0.0.0:2379 / --initial-cluster ${NAME_1}=http://${HOST_1}:2380

提示：quay.io/coreos/etcd鏡像國內可能無法pull，可在國外節點pull，然后scp至集群節點。

2.4 確認驗證

 [root@etcd1 ~]# docker ps

Docker,Etcd,分布式部署

 [root@etcd1 ~]# docker exec -it bcb96fb0f987 /usr/local/bin/etcdctl cluster-health

Docker,Etcd,分布式部署

[root@etcd1 ~]# docker exec -it bcb96fb0f987 /usr/local/bin/etcdctl --endpoints=http://${HOST_1}:2379 member list

Docker,Etcd,分布式部署

三 docker宿主機節點配置

3.1 docker01配置

[root@docker01 ~]# vi /etc/sysconfig/dockerOPTIONS='--cluster-store=etcd://172.24.8.71:2379 --cluster-advertise=172.24.8.72:2379'[root@docker01 ~]# systemctl restart docker

3.2 docker02配置

[root@docker02 ~]# vi /etc/sysconfig/dockerOPTIONS='--cluster-store=etcd://172.24.8.71:2379 --cluster-advertise=172.24.8.73:2379'[root@docker02 ~]# systemctl restart docker

3.3 創建overlay網絡

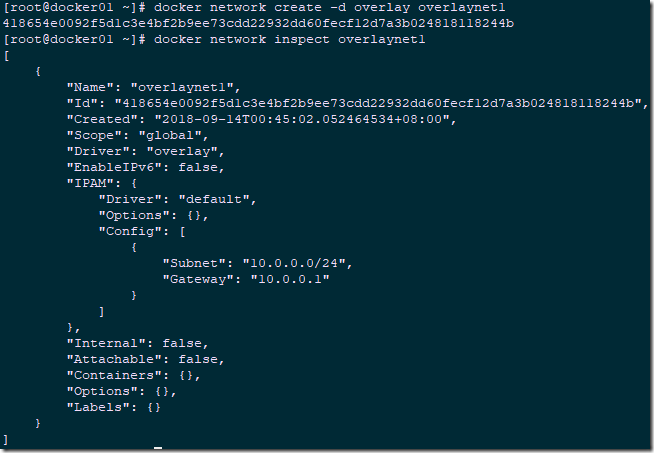

[root@docker01 ~]# docker network create -d overlay overlaynet1418654e0092f5d1c3e4bf2b9ee73cdd22932dd60fecf12d7a3b024818118244b[root@docker01 ~]# docker network inspect overlaynet1

Docker,Etcd,分布式部署

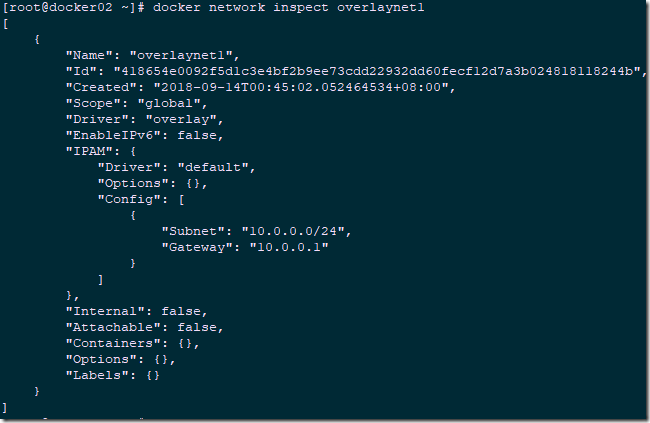

[root@docker02 ~]# docker network inspect overlaynet1

Docker,Etcd,分布式部署

提示：分別在docker01和docker02宿主機查看在docker01上創建的overlay網絡，若都存在則表示通過 etcd，網絡數據是分布式而不是本地的了。

3.4 測試網絡

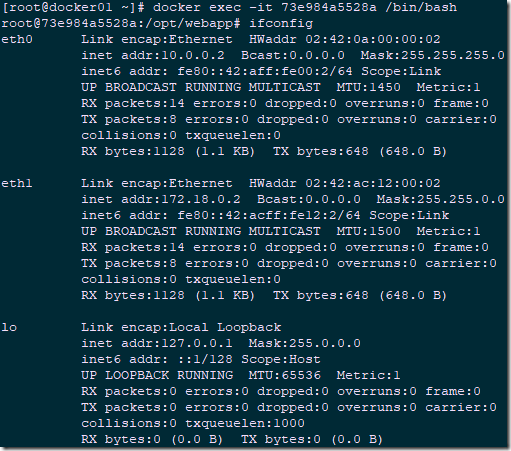

[root@docker01 ~]# docker run -d --name Container01 --network overlaynet1 training/webapp python app.py[root@docker02 ~]# docker run -d --name Container02 --network overlaynet1 training/webapp python app.py[root@docker01 ~]# docker exec -it 73e984a5528a /bin/bashroot@73e984a5528a:/opt/webapp# ifconfig

Docker,Etcd,分布式部署

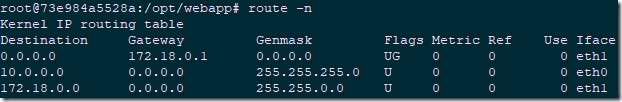

root@73e984a5528a:/opt/webapp# route -n

Docker,Etcd,分布式部署

[root@docker02 ~]# docker exec -it 89eac9521743 /bin/bashroot@89eac9521743:/opt/webapp# ifconfig

Docker,Etcd,分布式部署

說明：

所有容器對會存在兩個網卡，eth0和eth1；
其中 eth1 的網絡是一個內部的網段，即普通的 NAT 模式；
其中 eth0 是 overlay 網段上分配的IP地址，即 overlay 網絡，且 MTU 是 1450 而不是 1500；
只有同一個 overlay 網絡中的容器之間的通信才會通過 eth0，其它所有通信還是經過 eth1。

[root@docker01 ~]# brctl show

Docker,Etcd,分布式部署

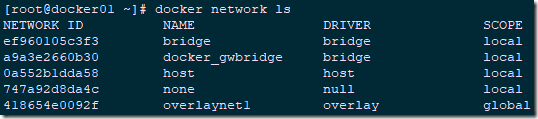

[root@docker01 ~]# docker network ls

Docker,Etcd,分布式部署

其他引用：

Docker 在每個節點上創建了兩個 linux bridge，一個用于 overlay 網絡，一個用于非 overlay 的 NAT 網絡（docker_gwbridge）；
容器內的到overlay 網絡的其它容器的網絡流量走容器的 overlay 網卡（eth0），其它網絡流量走容器的 NAT 網卡（eth1）；
當前 Docker 創建 vxlan 隧道的ID范圍為 256～1000，因而最多可以創建745個網絡，因此，本例中的這個 vxlan 隧道使用的 ID 是 256；
Docker vxlan 驅動使用 4789 UDP 端口；
overlay網絡模型底層需要類似 consul 或 etcd 的 KV 存儲系統進行消息同步；
Docker overlay 不使用多播；
Overlay 網絡中的容器處于一個虛擬的大二層網絡中，
