為了演示這些功能，此模式中包含開源軟件 Apache Tomcat、Apache HTTP 服務器和 LiveJournal Memcached。

2013 年 6 月，IBM Pattern Development Kit V1.0.1.0 隨 IBM PureApplication System V1.1 一起發布。IBM Pattern Development Kit 軟件包可以通過以下方式訪問：

• IBM PureApplication System Welcome 頁面，單擊 Download Tooling > Download IBM Pattern Plug-in Development Kit。
• IBM Workload Plugin Development Kit 站點。

IBM Pattern Development Kit (PDK) 軟件包中含 Eclipse 插件工具安裝文件、虛擬應用程序模式模式開發人員文檔，以及 Hello/WASCE 樣例項目。IBM PDK for Eclipse 提供了 Eclipse 中的兩個透視圖：

• Workload Plug-in Development Perspective：這包括向導、編輯器和實用程序，可以幫助構建、打包和安裝虛擬應用程序模式插件項目。
• Workload Plug-in Runtime Perspective：這包括視圖和實用程序，可以查看實例執行日志，上傳腳本文件和及恢復掛起的實例。

Apache Tomcat、Apache HTTP Server 和 LiveJournal Memcached 被廣泛應用于中小型 Web 項目，它們受到了 Java™ 開發人員和學生的歡迎。使用該軟件構建的 Web 平臺拓撲既易于理解又讓用戶感到熟悉，因此使得構造虛擬應用程序模式的學習變得更容易。為了演示模式功能，本系列包括三個部分：

• 第 1 部分：本文（您正在閱讀）提供用戶可以配置和部署的單獨組件。
• 第 2 部分：這篇文章將幫助您創建一個組件鏈接、縮放策略和訪問意圖策略。第 2 部分提供的鏈接和策略適用于第 1 部分中所創建的組件，并在部署期間生效。
• 第 3 部分：這篇文章會幫助您將 Memcached 構建為一個共享服務。它提供了可由多個 Tomcat 服務器實例共享的一個 Memcached 服務器池。

這篇文章還提供了 樣例項目 的代碼，包括模式類型項目和幾個插件項目。請記住，本系列中所使用的項目旨在說明虛擬應用程序模式功能，并演示如何構建插件項目。不過，這些項目也是在 PureApplication System 中高效利用這個開源軟件的第一步。

目標場景

Apache Tomcat（或簡稱 Tomcat）是一個開源的 Java Web 服務器和 Servlet 容器。Apache HTTP 服務器（或簡稱為 HTTPD）是子版本可以利用的一種 “高強度” 網絡服務器。LiveJournal Memcached（或簡稱為 Memcached）是一個高性能的分布式內存對象緩存系統。在傳統的拓撲中，Tomcat 服務器被注冊到 HTTPD 服務器，以充當工人，并在 Memcached 中存儲 Tomcat 會話數據，讓集群環境中失敗的 Tomcat 節點可獲得恢復。這里提供了三種拓撲（從簡單到復雜）：

• 開發（本文及 第 3 部分）：分別部署 Tomcat 服務器、HTTPD 服務器或 Memcached 服務器。它們之間沒有任何連接，如圖 1 所示。

  圖 1. 開發部署

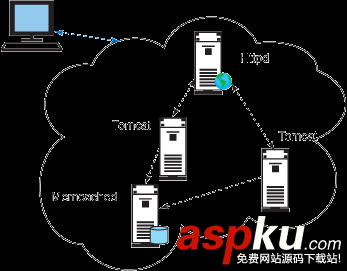

• 測試（第 2 部分 和 第 3 部分 文章）：部署一臺 HTTPD 服務器、兩臺 Tomcat 服務器，并將它們連接到一臺 Memcached 服務器，如圖 2 所示。

  圖 2. 測試部署

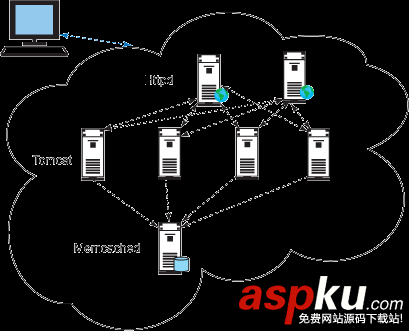

• 生產（第 2 部分 和 第 3 部分 文章）：使用默認設置，它將部署兩臺 HTTPD 服務器和四臺 Tomcat 服務器，并將它們連接到一臺 Memcached 服務器（參見圖 3）。

  圖 3. 生產部署



創建一個模式類型項目

模式類型項目 是包含插件項目的一個組定義。它可以生成一個完整的包，其中包括所有插件項目以及在插件項目中使用的安裝文件。在模式類型項目中，可以定義：

• patterntype.json 中的模式類型屬性，包括名稱、縮寫名、版本、描述、先決條件（用于模式類型和版本）、類別（用于對顯示在模式構建器調色板中的組件進行分組），以及許可（用于跟蹤產品的使用情況）。
• 許可聲明文件。
• “About（關于）” 文件。
• 內部化消息 JSON 文件，用于顯示在 Web 頁面中的屬性，例如名稱、縮寫名和描述。
•
