制作百分比圖表

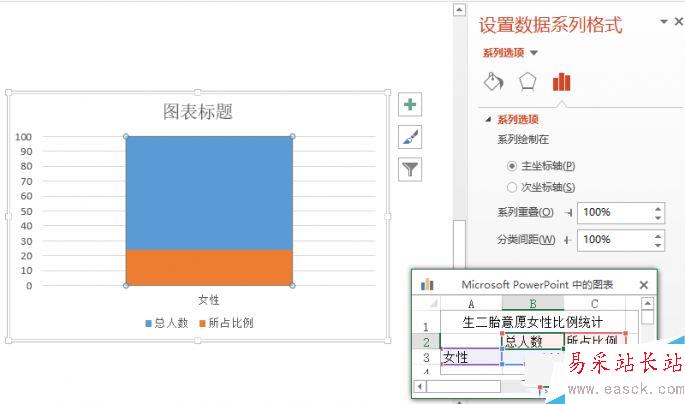

在空白幻燈片中，利用“插入”選項卡中的“圖表”插入一個柱形圖，輸入所需要的數據，刪除不必要的數據。選定垂直坐標，在右側“設置坐標軸格式”的“坐標軸選項”選項卡中，邊界處的最大值設置為100。選定圖表中的女性系列柱形圖，在右側“設置數據系列格式”的“系列選項”選項卡中，設置系列選項的系列重疊為100%，分類間距改為100%，并將圖表壓扁，讓數據區域呈正方形（圖2）

圖表變形設計

插入一個圓角矩形，并填充顏色紅色，其大小和圖表中女性系列的大小一致。復制該形狀，選定女性系列中的系列2（即橙色柱形），右擊選擇“設置數據點格式”，在右側的“填充線條”標簽下，選擇“圖片或紋理填充”，在“插入圖片來自”處點擊“剪貼板”按鈕，將圖片填充形式改為層疊；將這個圓角矩形填充色設置為灰色，再次復制它，選定女性系列中的系列1（即藍色柱形），同樣利用剪貼板填充它，填充形式也為層疊。

到這里圖表的大致形狀已經出來了，但是怎樣實現圖中的數字及橫線效果，讓它隨著圖表的變化而自動變化并移動到相應的位置呢？這就需要利用強大的散點來實現這關鍵的一步。

選定圖表，點擊“設計”選項卡中的“選擇數據”，在彈出窗口左側的圖例項處點擊“添加”，系列名稱處輸入“=“輔助散點””，系列值處選擇C3。選擇圖表中的女性系列圖表，點擊“更改圖表類型”，在彈出窗口選擇“組合”，在輔助散點的圖表類型處選擇“散點圖”。選定圖表中的散點，點擊“設計”選項卡添加圖表元素中誤差線中的“標準誤差線”，再點擊“其它誤差線選項”，在右側水平誤差線方向處選擇“正偏差”，末端樣式選“無線端”，誤差量選“固定”，值為0.5；利用“填充線條”選項卡設置好誤差線的顏色和粗細；再利用“添加圖表元素”中的菜單添加數據標簽、去除圖表標題及網格線，調整好圖表的大小為正方形（圖3）。
