前言

段（segment）是一種在數據庫中消耗物理存儲空間的任何實體（一個段可能存在于多個數據文件中，因?yàn)槲锢淼臄?shù)據文件

是組成邏輯表空間的基本物理存儲單位）

最近在學習段（segment）、區間時，對段的HEADER_BLOCK有一些疑問，本文記錄一下探究的實驗過程以及相關總結，，如有不對的地方，敬請指出。以SCOTT.EMP表為例（下面測試環境為Oracle Database 10g Release 10.2.0.5.0 - 64bit Production）：

SELECT FILE_ID,   BLOCK_ID,   BLOCKS FROM DBA_EXTENTS WHERE OWNER ='&OWNER'  AND SEGMENT_NAME = '&TABLE_NAME';

ORACLE,HEADER_BLOCK

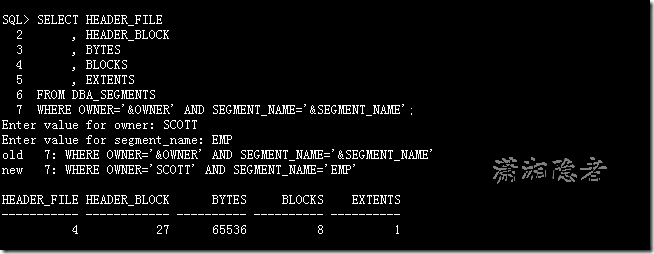

SELECT HEADER_FILE  , HEADER_BLOCK  , BYTES  , BLOCKS  , EXTENTS FROM DBA_SEGMENTS WHERE OWNER='&OWNER' AND SEGMENT_NAME='&SEGMENT_NAME';

ORACLE,HEADER_BLOCK

如上所示，DBA_SEGMENTS 中的HEADER_BLOCK 與DBA_EXTENTS的BLOCK_ID不同（HEADER_BLOCK：文件ID為4的第27個塊，區間的第一個塊的BLOCK_ID為第25個塊），這個的原因如下：

一個segment的第一個區的第一個塊是FIRST LEVEL BITMAP BLOCK，第二個塊是SECOND LEVEL BITMAP BLOCK，這兩個塊是用來管理free block的，第三個塊是PAGETABLE SEGMENT HEADER，這個塊才是segment里的HEADER_BLOCK，再后面的塊就是用來記錄數據的。所以25+2=27. 詳細可以參考《循序漸進ORCLE:數據庫管理、優化與備份》這本書的第5章。

下面我們創建一個表，測試一下是否也是這個規律，如下所示：

SQL> CREATE TABLE TEST1.MMM  2 AS 3 SELECT * FROM DBA_OBJECTS; Table created. SQL> COL SEGMENT_NAME FOR A32;SQL> SELECT SEGMENT_NAME 2   ,FILE_ID 3   ,BLOCK_ID 4   ,BLOCKS 5 FROM DBA_EXTENTS  6 WHERE SEGMENT_NAME='MMM' AND OWNER='TEST1' 7 ORDER BY BLOCK_ID ASC; SEGMENT_NAME      FILE_ID BLOCK_ID  BLOCKS-------------------------------- ---------- ---------- ----------MMM          76   9   8MMM          76   17   8MMM          76   25   8MMM          76   33   8MMM          76   41   8MMM          76   49   8MMM          76   57   8MMM          76   65   8MMM          76   73   8MMM          76   81   8MMM          76   89   8 SEGMENT_NAME      FILE_ID BLOCK_ID  BLOCKS-------------------------------- ---------- ---------- ----------MMM          76   97   8MMM          76  105   8MMM          76  113   8MMM          76  121   8MMM          76  129   8MMM          76  137  128MMM          76  265  128MMM          76  393  128MMM          76  521  128MMM          76  649  128MMM          76  777  128 22 rows selected. SQL> SELECT HEADER_FILE 2  , HEADER_BLOCK 3  , BYTES 4  , BLOCKS 5  , EXTENTS  6 FROM DBA_SEGMENTS  7 WHERE OWNER='TEST1' AND SEGMENT_NAME='MMM'; HEADER_FILE HEADER_BLOCK  BYTES  BLOCKS EXTENTS----------- ------------ ---------- ---------- ----------   76   11 7340032  896   22

如上所示，段對象TEST1.MMM的header_block為11 ，而對應的區間的第一個塊對象ID為9，也是9+2=11，確實是如此，那么我們來DUMP數據塊看看，如下所示

SQL> alter system dump datafile 76 block 9; System altered. SQL> alter system dump datafile 76 block 10; System altered. SQL> alter system dump datafile 76 block 11; System altered. SQL> select user_dump.value  2   || '/'  3   || lower(instance.value)  4   || '_ora_'  5   || v$process.spid  6   || nvl2(v$process.traceid, '_'  7         || v$process.traceid, null)  8   || '.trc'"trace file"  9 from v$parameter user_dump  10   cross join v$parameter instance  11   cross join v$process  12   join v$session  13   on v$process.addr = v$session.paddr  14 where user_dump.name = 'user_dump_dest'  15   and instance.name = 'instance_name'  16   and v$session.audsid = sys_context('userenv', 'sessionid');  trace file--------------------------------------------------------------------------------/u01/app/oracle/admin/SCM2/udump/scm2_ora_22642.trc

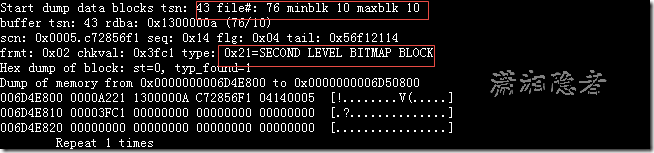

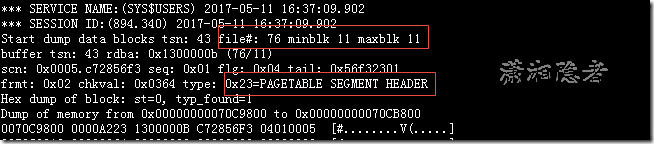

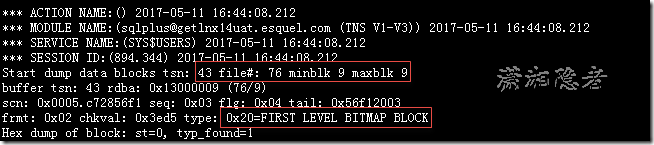

第一個區的第一個塊（block_id=9)是FIRST LEVEL BITMAP BLOCK，第二個塊(block_id=10)是SECOND LEVEL BITMAP BLOCK，這兩個塊是用來管理free block的，第三個塊(block_id=11)是PAGETABLE SEGMENT HEADER，這個塊才是segment里的HEADER_BLOCK，再后面的塊就是用來記錄數據的

ORACLE,HEADER_BLOCK

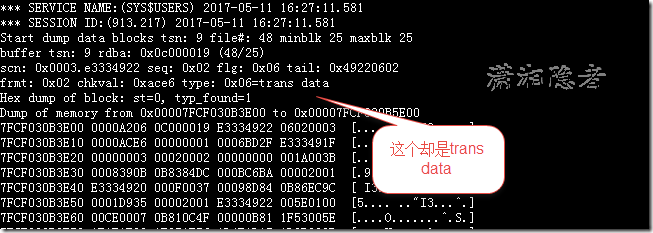

不過有一個奇怪的現象，對SCOTT.EMP其數據塊做dump，發現25、26、27數據塊的type都是trans data，0x06表示的Block Type為 Table/cluster/index segment data block 。不知是否因?yàn)镾COTT.EMP對象位于USERS表空間下的緣故。不過USER表空間也是ASSM管理的。具體情況尚不清楚？

ORACLE,HEADER_BLOCK

SQL> SELECT TABLESPACE_NAME 2  , SEGMENT_SPACE_MANAGEMENT 3  , ALLOCATION_TYPE 4  , EXTENT_MANAGEMENT 5 FROM DBA_TABLESPACES 6 WHERE TABLESPACE_NAME='USERS'; TABLESPACE_NAME    SEGMEN ALLOCATIO EXTENT_MAN------------------------------ ------ --------- ----------USERS       AUTO SYSTEM LOCAL

那么是否所有的HEADER_BLOCK都是位于段的第三個block呢？是否還跟段空間管理的方式有關呢？我們用如下實驗來探究一下：創建一個手工段空間管理（Manual Segment Space Management）的表空間。

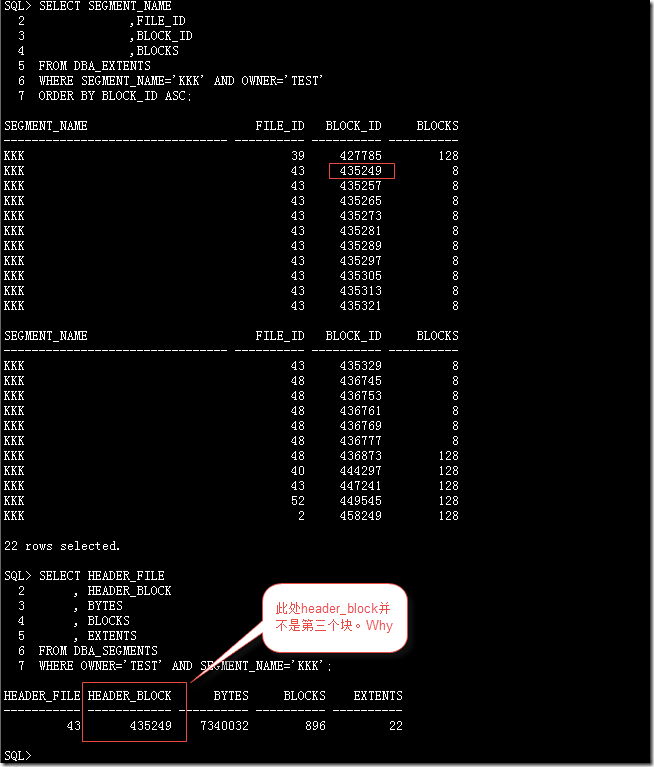

SQL> CREATE TABLESPACE TBS_TEST_DATA 2 DATAFILE '/u03/oradata/gsp/tbs_test_data_001.dbf' 3 SIZE 20M  4 EXTENT MANAGEMENT LOCAL AUTOALLOCATE 5 SEGMENT SPACE MANAGEMENT MANUAL ONLINE; Tablespace created.  SQL> create user test identified by test123456 2 default tablespace tbs_test_data; User created. SQL> grant connect, resource to test; Grant succeeded. SQL> CREATE TABLE TEST.KKK  2 AS 3 SELECT * FROM DBA_OBJECTS; Table created. SQL> COL SEGMENT_NAME FOR A32;SQL> SELECT SEGMENT_NAME 2  ,FILE_ID 3  ,BLOCK_ID 4  ,BLOCKS 5 FROM DBA_EXTENTS  6 WHERE SEGMENT_NAME='KKK' AND OWNER='TEST' 7 ORDER BY BLOCK_ID ASC; SEGMENT_NAME      FILE_ID BLOCK_ID  BLOCKS-------------------------------- ---------- ---------- ----------KKK          39  427785  128KKK          43  435249   8KKK          43  435257   8KKK          43  435265   8KKK          43  435273   8KKK          43  435281   8KKK          43  435289   8KKK          43  435297   8KKK          43  435305   8KKK          43  435313   8KKK          43  435321   8 SEGMENT_NAME      FILE_ID BLOCK_ID  BLOCKS-------------------------------- ---------- ---------- ----------KKK          43  435329   8KKK          48  436745   8KKK          48  436753   8KKK          48  436761   8KKK          48  436769   8KKK          48  436777   8KKK          48  436873  128KKK          40  444297  128KKK          43  447241  128KKK          52  449545  128KKK          2  458249  128 22 rows selected. SQL> SELECT HEADER_FILE 2  , HEADER_BLOCK 3  , BYTES 4  , BLOCKS 5  , EXTENTS  6 FROM DBA_SEGMENTS  7 WHERE OWNER='TEST' AND SEGMENT_NAME='KKK'; HEADER_FILE HEADER_BLOCK  BYTES  BLOCKS EXTENTS----------- ------------ ---------- ---------- ----------   43  435249 7340032  896   22 SQL>

ORACLE,HEADER_BLOCK

SQL> alter system dump datafile 43 block 435249; System altered. SQL> select user_dump.value  2   || '/'  3   || lower(instance.value)  4   || '_ora_'  5   || v$process.spid  6   || nvl2(v$process.traceid, '_'  7         || v$process.traceid, null)  8   || '.trc'"trace file"  9 from v$parameter user_dump  10   cross join v$parameter instance  11   cross join v$process  12   join v$session  13   on v$process.addr = v$session.paddr  14 where user_dump.name = 'user_dump_dest'  15   and instance.name = 'instance_name'  16   and v$session.audsid = sys_context('userenv', 'sessionid');  trace file--------------------------------------------------------------------/u01/app/oracle/admin/SCM2/udump/scm2_ora_27792.trc

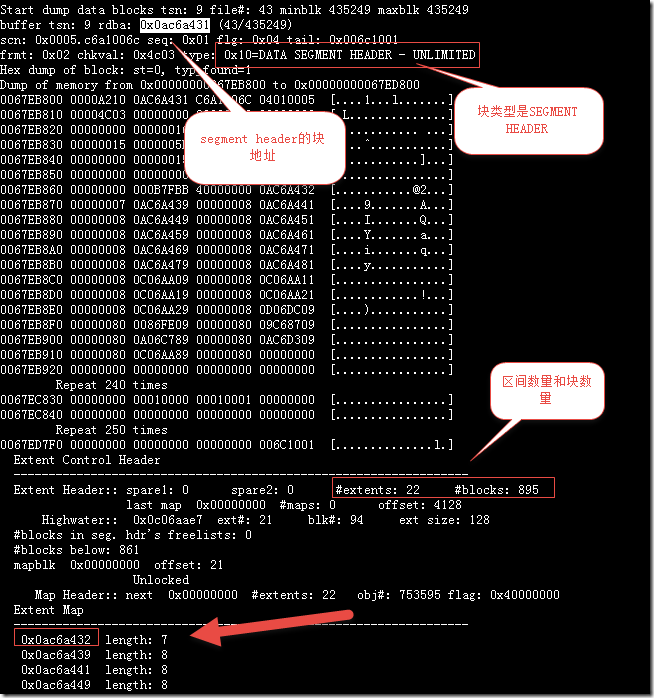

如下所示，塊類型為DATA SEGEMENT HEADER -UNLIMITED ， rdba:( segment header的塊地址為)為 0x0ac6a431 .其實這是第一個塊（不是以block_id大小來看），因?yàn)槭止ざ慰臻g管理，這種技術的具體實現方式是通過在段頭（Segment Header）分配自由列表（freelist）來管理Block的使用。簡單一點，你可以把自由列表想象成一個數據結構中的鏈表一樣的數據結構，ORACLE通過一系列算法向自由列表（freelist）中加入或移出Block來實現段管理。

ORACLE,HEADER_BLOCK

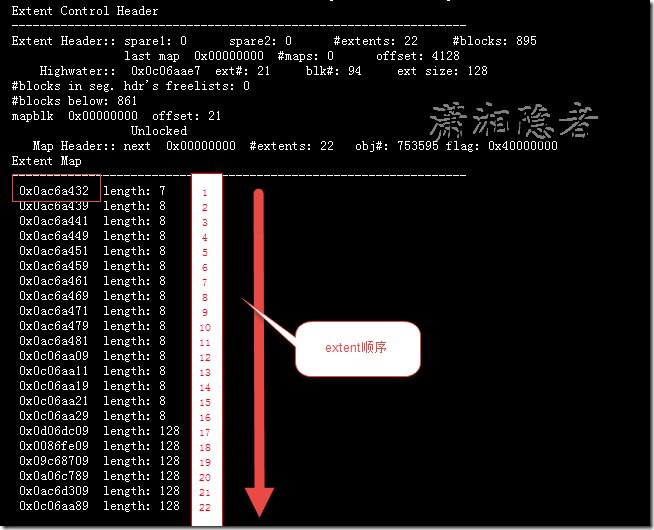

Segment Header是一個Segment的第一個extent的頭塊（第一個塊）。在FLM管理的Segment中，header block始終是segment 的第一個塊。如下所示，在Extent Map中，第一個區間的地址為0x0ac6a432，恰恰跟segment header的塊地址 0x0ac6a431 相差為1，這意味著后面的分配是緊挨著segment header的塊地址。所以在手工段空間管理（Manual Segment Space Management）的表空間，不能以block_id的大小順序來看區間分配順序。也就是說FILE_ID=39 BLOCK_ID=427785的塊并不是第一個區間的第一個塊。這也是我在實驗當中糾結了好久的地方。
