用戶鼠標移入時，有彈出框出現，這樣的需求很常見。這在處理HTML元素實現時簡單，但是如果是對HTML5 Canvas 構成的圖形進行處理，這種方法不再適用，因?yàn)镃anvas使用的是另外一套機制，無論在Canvas上繪制多少圖形，Canvas都是一個整體。而圖形本身實際都是Canvas的一部分，不可單獨獲取，所以也就無法直接給某個圖形增加JavaScript事件。然而，在HT for Web中，這種需求很容易實現，場景如下：

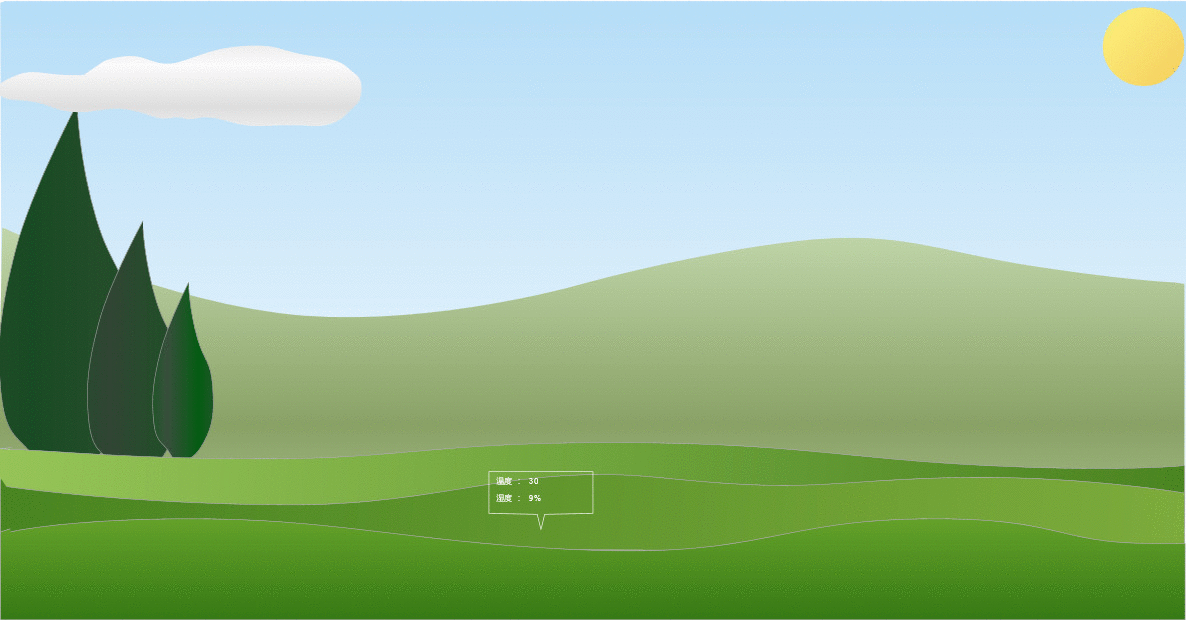

html5,實現彈出框

　　這個場景圖是基于HT for Web的JSON文件，可能大家對怎么生成這樣的JSON文件有疑惑，其實這里是基于這個麻雀雖小五臟俱全的“HTML5拓?fù)鋱D編輯器”（http://www.hightopo.com/demo/2deditor_20151010/HT-2D-Editor.html）進行了擴展，很容易就自定義出滿足我需求拓?fù)渚庉嬈鳌２粌H如此，在這個Demo中，定義的三種類型彈框的矢量圖‘tips1.json’、‘tips2.json’、‘tips3.json’是通過這個矢量編輯器（http://www.hightopo.com/demo/vector-editor/index.html）簡單繪制了下，也還蠻好用。在上述場景中，用戶將鼠標移入到草地等對象時，會有彈出框顯示它的詳細信息，Demo地址：http://www.hightopo.com/demo/blog_meadow_20170605/index.html

具體實現如下：

準備工作

　　引入我們的HT（http://www.hightopo.com/）：

<script src='ht.js'></script>dataModel = new ht.DataModel();graphView = new ht.graph.GraphView(dataModel);graphView.addToDOM();

　　 HT提供了自定義的JSON格式的矢量描述形式，以HT標準定義的JSON矢量格式，也可以作為圖片進行注冊和使用，HT的矢量方式比傳統格式更節省空間，縮放不失真，戳HT for Web了解詳細信息。這里，將三種形狀的JSON彈出框注冊成圖片以便后續調用：

ht.Default.setImage('tips1', 'symbols/tips1.json');ht.Default.setImage('tips2', 'symbols/tips2.json');ht.Default.setImage('tips3', 'symbols/tips3.json');

　然后獲取有交互效果的對象，其中各個對象中的屬性名是給各個圖元設置好的標簽名：　

//樹var tree = {     'tree1' : true,     'tree2' : true,     'tree3' : true};//草地var grass = {     'grass1' : true,     'grass2' : true,     'grass3' : true };//山var mountain = {    'mountain': true};

彈出框

其實彈出框的本質是一個Node，當用戶鼠標移入移出時，

1、控制Node的隱藏和顯示可以達到彈框的效果；

2、鼠標位置的改變伴隨著Node位置的改變；

3、鼠標移入到不同的對象上時，Node上的貼圖也跟著發生變化；

4、Node中的屬性值也隨著鼠標位置發生變化。

所以，要實現彈框，首先應新建Node，并將其的層級設置為‘higher’，在這之前還需要將場景圖的JSON文件反序列化，并且給反序列化后的圖元均設置為層級‘lower’，防止被已有的圖元擋住：

ht.Default.xhrLoad('meadow.json', function(text) {    const json = ht.Default.parse(text);                       if(json.title) document.title = json.title;    dataModel.deserialize(json);    //設置層級    dataModel.each(function(data){        data.setLayer('lower');    });    //新建node    var node = new ht.Node();                       node.s('2d.visible',false);    node.setLayer('higher');    dataModel.add(node);})

然后，對底層的DIV監聽mousemove事件，判斷鼠標的位置是否在上述三個對象之上，根據對象類型，調用layout()函數對Node重新布局：

graphView.getView().addEventListener('mousemove', function(e) {     node.s('2d.visible',false);     var hoverData = graphView.getDataAt(e);     pos = graphView.getLogicalPoint(e);     if(!hoverData) return;     if(tree[hoverData.getTag()]){        layout(node, pos, 'tips1');     } else if (grass[hoverData.getTag()]) {        layout(node, pos, 'tips2');     } else if (mountain[hoverData.getTag()]) {        layout(node, pos, 'tips3');     }});

　　layout()函數所做的事情，已經在前面詳細的闡述，其中，彈框中屬性值的更新是將JSON文件的的text屬性進行數據綁定，綁定的格式很簡單，只需將以前的參數值用一個帶func屬性的對象替換即可，func的內容有一下幾種類型：

1、function類型，直接調用該函數，并傳入相關Data和view對象，由函數返回值決定參數值，即func(data, view)；調用。

2、string類型：

style@***開頭，則返回data.getStyle(***)值，其中***代表style的屬性名。

attr@***開頭，則返回data.getAttr(***)值，其中***代表attr的屬性名。

field@***開頭，則返回data.***值，其中***代表attr的屬性名。

如果不匹配以上幾種情況，則直接將string類型作為data對象的函數名調用data***(view)，返回值作為參數值。

除了func屬性外，還可以設置value屬性作為默認值，如果對應的func取得的值為undefined或者null時，則會采用value屬性定義的默認值，詳情可見HT for Web數據綁定手冊（http://www.hightopo.com/guide/guide/core/datamodel/ht-datamodel-guide.html）。例如，在這里，'tips1.json'文件中對陽光值進行數據綁定的結果如下：

"text": {        "func": "attr@sunshine",        "value": "陽光值"      },

　下面貼上layout()函數的源代碼：

function layout(node, pos, type){                node.s('2d.visible',true);                node.setImage(type);                                  if(type == 'tips1'){                    node.setPosition(pos.x + node.getWidth()/2, pos.y - node.getHeight()/2);                    node.a({                        'sunshine'  :   '陽光值   :     '+ (pos.x/1000).toFixed(2),                        'rain'  :   '雨露值   :     '+ (pos.y/1000).toFixed(2),                        'love'  :   '愛心值   ：    ***'                    });                } else if(type == 'tips2'){                    node.setPosition(pos.x , pos.y - node.getHeight()/2);                    node.a({                        'temp'  :   '溫度   :     30',                        'humidity'  :   '濕度   :     '+Math.round(pos.x/100)+'%'                    });                } else if(type == 'tips3'){                    node.setPosition(pos.x - node.getWidth()/2, pos.y - node.getHeight()/2);                    node.a({                        'hight'  :   '海拔   :    ' + Math.round(pos.y)+'米',                        'landscapes'  :   '地貌   :    喀斯特'                    });                }            }

云移動

最后，我們的Demo還有個云移動的動畫效果，在HT的數據模型驅動的圖形組件的設計架構下，動畫可理解為將某些屬性由起始值逐漸變?yōu)槟繕?biāo)值的過程，HT提供了ht.Default.startAnim的動畫函數，ht.Default.startAnim支持Frame-Based和Time-Based兩種方式的動畫：

Frame-Based方式用戶通過指定frames動畫幀數，以及interval動畫幀間隔參數控制動畫效果；

Time-Based方式用戶只需要指定duration的動畫周期的毫秒數即可，HT將在指定的時間周期內完成動畫。

詳情見HT for Web。

在這里我們用的是Time-Based方式，源碼如下：

var cloud = dataModel.getDataByTag('cloud');parent = dataModel.getDataByTag('mountain');round1 = parent.getPosition().x - parent.getWidth()/2 + cloud.getWidth()/2;round2 = parent.getPosition().x + parent.getWidth()/2 - cloud.getWidth()/2;end = round1;//云運動動畫var animParam = {    duration: 10000,    finishFunc: function() {         end = (end == round1) ? round2 : round1;         ht.Default.startAnim(animParam);    },    action: function(v, t) {         var p = cloud.getPosition();         cloud.setPosition(p.x + (end - p.x) * v , p.y);     }};ht.Default.startAnim(animParam);

　　最后，再次放上我們的Demo，供大家參考。

html5,實現彈出框
