簇狀柱形圖通常是用于在兩個數據系列中進行橫向比較，比較的方式是兩個數據點繪制的柱形圖案并排比較的方式，但是這樣的比較方式并不新穎，在一些只需要看趨勢的比較中，坐標軸對稱的比較方式也可以作為一種對比方式，如果采用三角形填充的柱形圖方式展現，會有耳目一新的感覺，本例闡述如何制作這樣一種柱形圖。

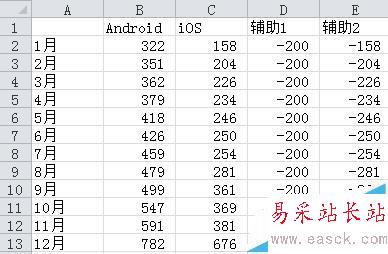

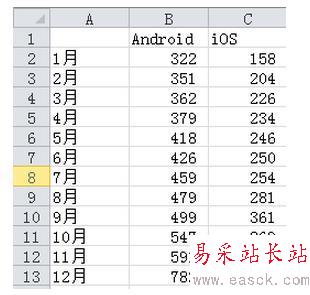

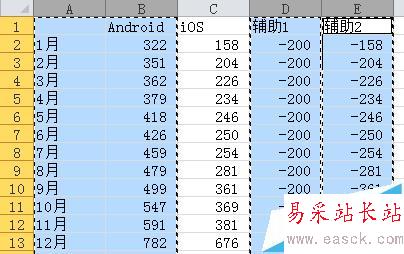

1、如下圖1所示，是本例的原始數據，為了形成對稱的柱形圖，需要添加輔助列，如下圖2所示，輔助列1是一組值為-200的數據，是為了將兩個對比的數據列間隔開的分割輔助數據列，另外一組輔助列是第二列數據的反相數據，目的是形成縱軸上的對比。

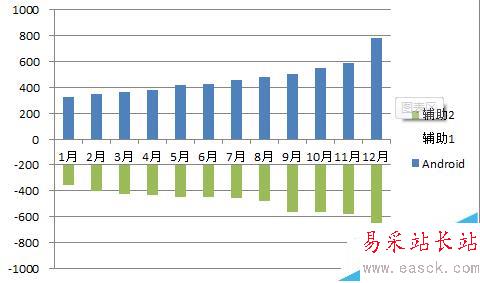

2、如下圖1所示，除了第3列數據，選中剩余幾列數據，插入-堆積柱形圖，得到下圖2。

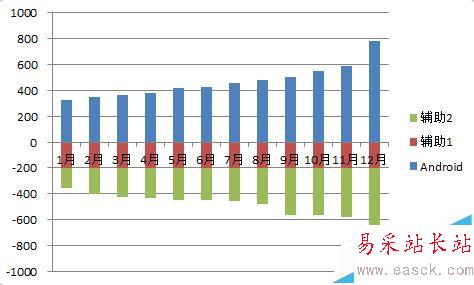

3、選中中間那個輔助列，設置填充為“無填充”，得到下圖。

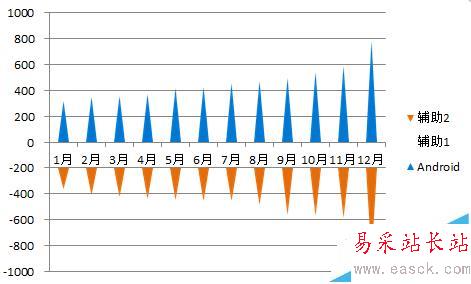

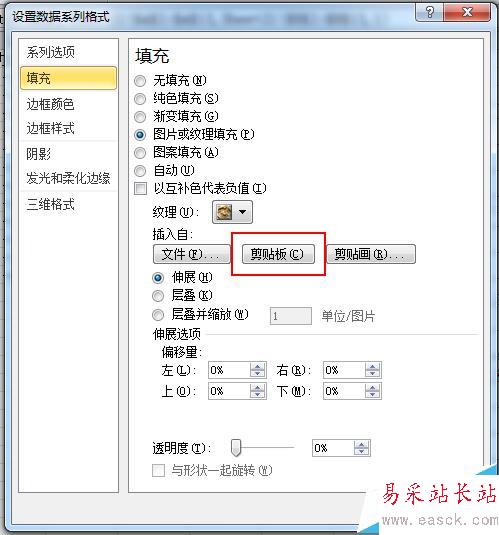

4、插入-形狀，選擇三角形的形狀，繪制兩個三角形，一個正三角，一個倒三角，分別填充好要給柱形圖填充的顏色（本例為藍色和橙色），先選中正三角，Ctrl+C復制到剪貼板，然后選中位于正軸的數據，右鍵設置數據系列格式，填充設置為圖片與紋理填充，選擇來源是剪貼板（如圖2所示），同理可對負軸的數據填充繪制好的倒三角形，得到下圖3.

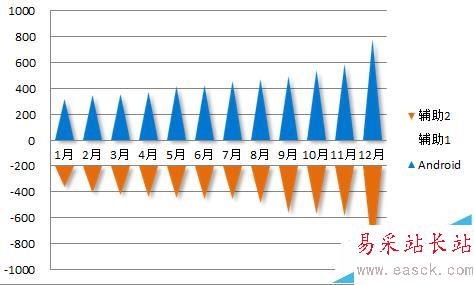

5、圖表區中選中數據列，設置數據系列格式-分類間距-設為45%左右，如果需要點立體效果可以增加點陰影；設置橫坐標格式，標簽與坐標軸的距離設置為30左右，主要刻度線類型設為“無”，得到下圖。

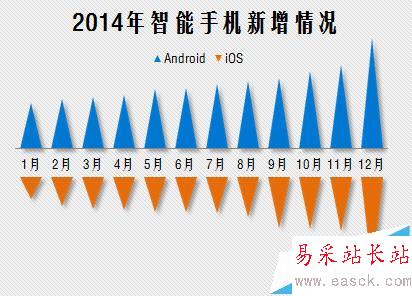

6、美化步驟：移動圖例到圖表中心上方位置，添加標題，刪除縱坐標軸，設置繪圖區為無填充，圖表區為圖案填充（背景為白色，前景為淺灰），調整顯示字體，最后得到成圖，如下圖所示。
