excel集料標準曲線圖怎么畫？做過檢測的人都都用過這種表格，集料曲線表是根據N*0.45繪制的，普通折線圖畫不出效果，下面介紹具體畫法

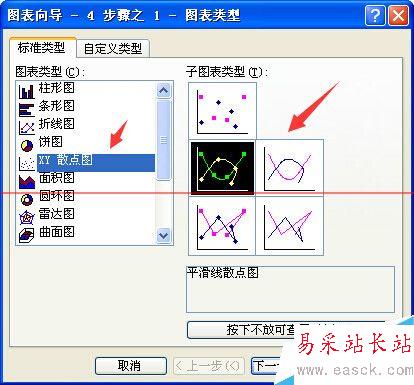

1、在excel工作表中插入圖表－選擇散點圖

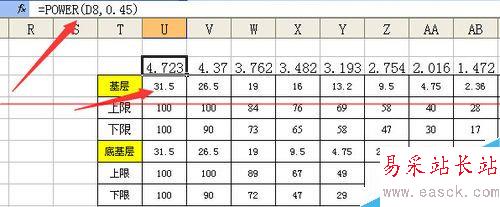

2、列出需要的篩孔尺寸－并計算出相應0.45次方的值

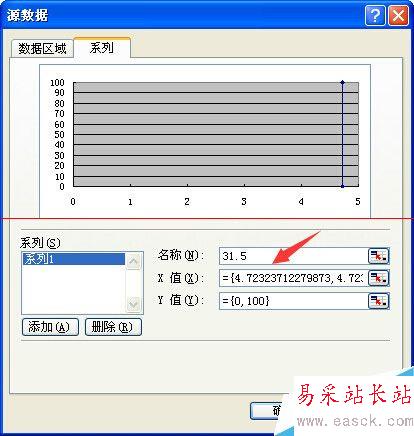

3、添加系列，在X欄輸入相應篩孔對應的POWER的值，Y輸入{0，100}，如圖

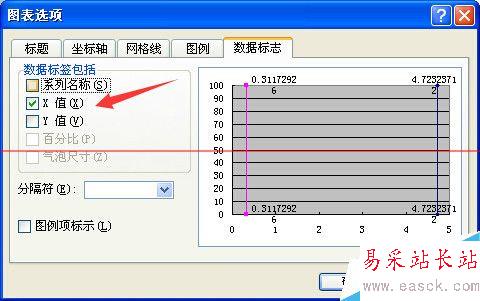

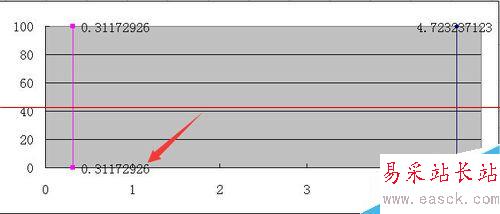

4、在圖表中點右鍵，進入圖標選項－選中數據標志中的X值，如圖所示

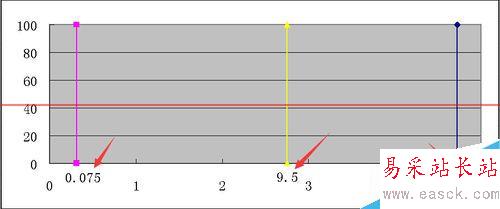

5、編輯顯示的數據標志結果，將下排數據改成對應篩孔尺寸，將上排數據刪除，并并將其移動到其下方

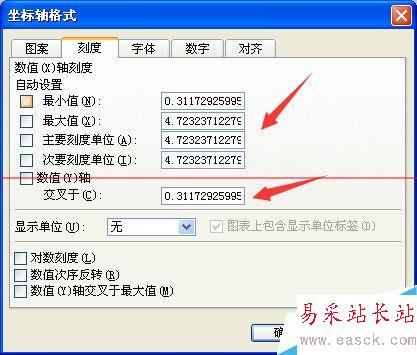

6、設置X坐標軸格式，選擇刻度選項卡，最小值及最大值中輸入最小及最大篩篩孔尺寸相應的POWER值，主要及次要刻度及交叉點分別輸最大篩孔及最小篩孔對應POWER值，如圖：

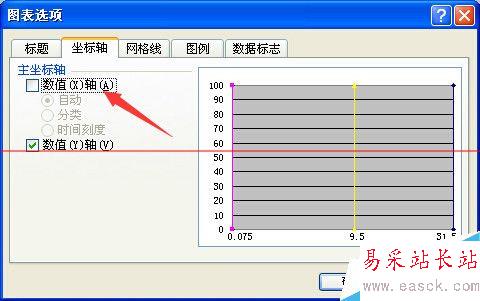

7、打開圖表選項，在坐標軸選項卡中，取消數值X軸

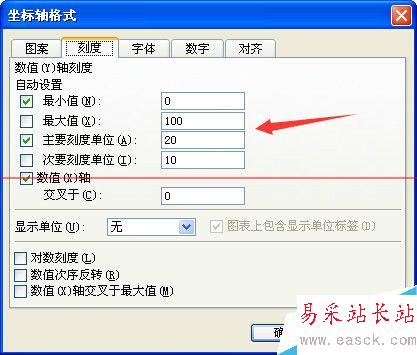

8、根據個人需要設置Y坐標軸刻度值，標準版曲線圖就出來了
