Excel 2007可以繪制分段條圖，當有一個分類指標、兩個或兩個以上統計指標時，宜繪制分段條圖，下面通過詳細例子來演示Excel 2007分段條圖的繪制方法。

工具/原料

Excel 2007

方法/步驟

1、新建工作表“分段條圖的繪制.xlsx”，輸入數據，表頭為“繪制分段條圖”。

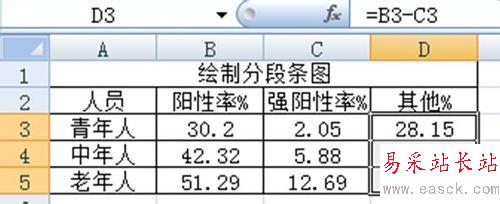

2、單擊單元格D2，在其中輸入“其他%”，合并單元格A1:D1。然后單擊D2，在編輯欄中輸入公式“=B3-C3”，按回車鍵結束，然后再單擊D2，拖動鼠標利用Excel自動填充功能求出C3:C5各單元格值。其他情況的百分率計算結果如圖。

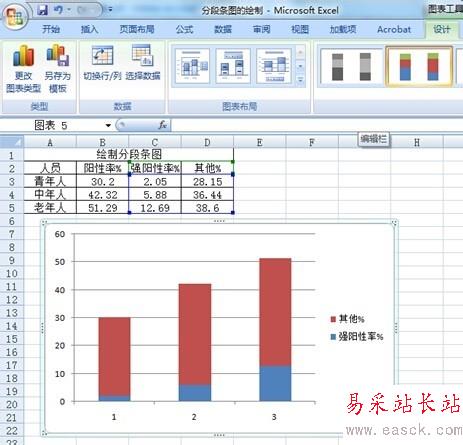

3、選擇圖表類型。單擊拖動鼠標選擇C2:D5單元格區域，然后單擊菜單欄【插入】/【圖表】/【柱形圖】，單擊選擇【二維柱形圖】下的【堆積柱形圖】，Excel彈出原始的分段條圖。

4、刪除網格線。右鍵單擊任意一條網格線上，然后在彈出的快捷菜單中選取【刪除】選項，即可刪除網格線。

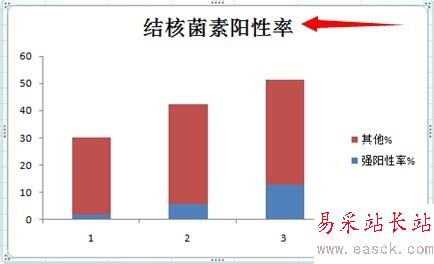

5、添加圖表標題。單擊圖表，然后單擊菜單欄選項卡【布局】/【標簽】/【圖表標題】按鈕，此時彈出下拉列表，單擊選擇【圖表上方】，在圖表上方即出現“圖表標題”文字編輯框；單擊激活文字編輯，輸入“結核菌素陽性率”。

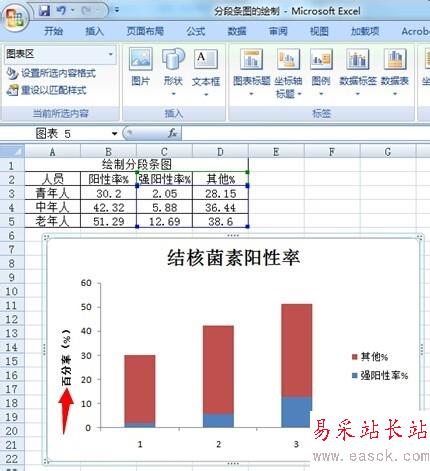

6、添加主要縱坐標軸標題。單擊選中圖表，然后單擊菜單欄【布局】/【標簽】/【坐標軸標題】按鈕，此時彈出下拉列表，單擊選擇【主要縱坐標軸標題】/【旋轉過的標題】，在圖表左邊即出現“坐標軸標題”文字編輯框，單擊修改為“百分率（%）”。

7、添加水平軸標簽。右鍵單擊圖表，彈出快捷菜單，然后單擊選擇【選擇數據】選項，打開【選擇數據源】對話框。

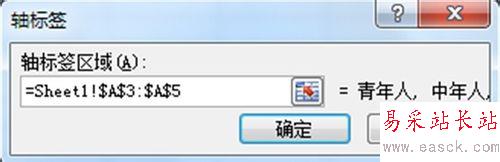

8、單擊【選擇數據源】對話框右側的【水平（分類）軸標簽】下的【編輯】按鈕，彈出【軸標簽】對話框，此時單擊A3單元格，拖動鼠標選中A3:A5單元格區域，在【軸標簽】對話框的【軸標簽區域】顯示“=Sheet1!$A$3:$A$5”。

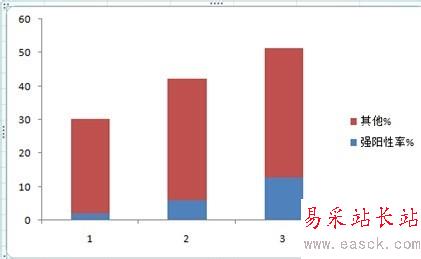

9、單擊【軸標簽】下方的【確定】按鈕，返回【選擇數據源】對話框，再單擊【確定】按鈕，結束設置，添加橫坐標軸標簽的分段條圖就這樣大功告成。
