制作物理講解題時，常常需要配上解析圖，在word中怎么可以繪制出來呢？物理解析圖多種多樣，這里以汽車在紅燈亮起來之前能否通過為例，來看一看涉及到汽車、地面等的繪制以及公式的輸入等解析圖的制作。

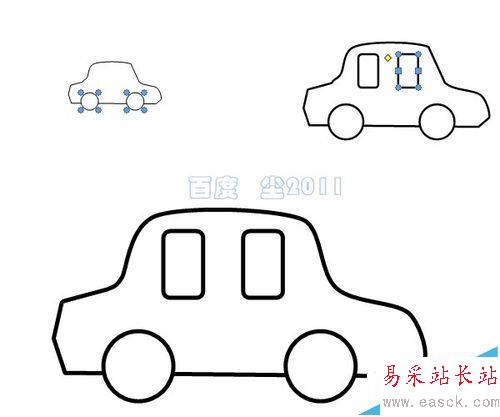

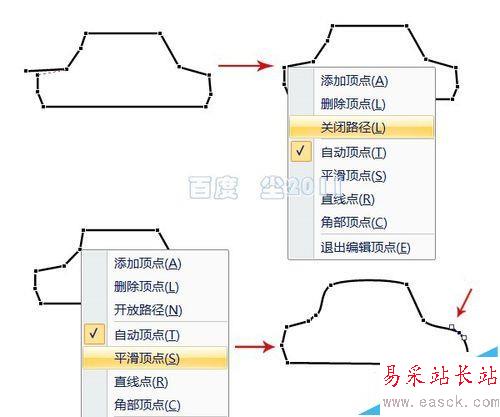

1、插入——形狀——任意多邊形，在文檔中繪出小車的大致形狀，對該形狀右鍵——編輯頂點。

2、將起點拉向結尾，右鍵——關閉路徑。選擇過于突出的頂點，右鍵——平滑頂點，拖動該頂點兩邊的曲柄使其圓順。

3、使用橢圓工具按住shift鍵拉出一個正圓，作為車輪，復制一個，分開放置，在繪圖工具——格式——對齊中選擇底端或者頂端對齊。使用圓角矩形工具在小車上拉出一個車窗，復制后對齊。變形點中的黃色菱形可以更改圓角弧度。

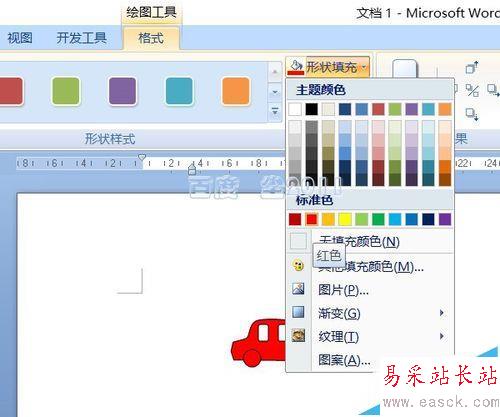

4、按住shift鍵選擇車體和車輪，繪圖工具——格式——形狀填充，為其填充上紅色。選擇小車所有部分，右鍵——組合。

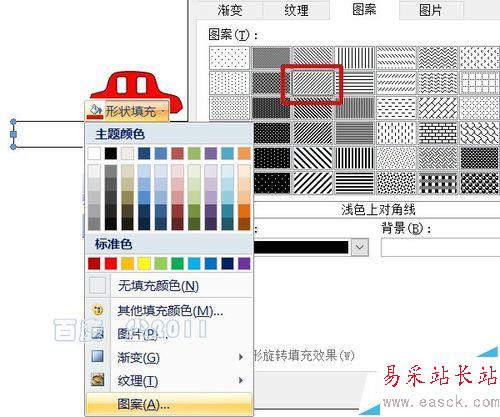

5、使用矩形工具在小車下畫一個窄長的矩形，并填充上斜線作為地面。填充斜線方法：繪圖工具——格式——形狀填充——圖案——淺色上對角線。

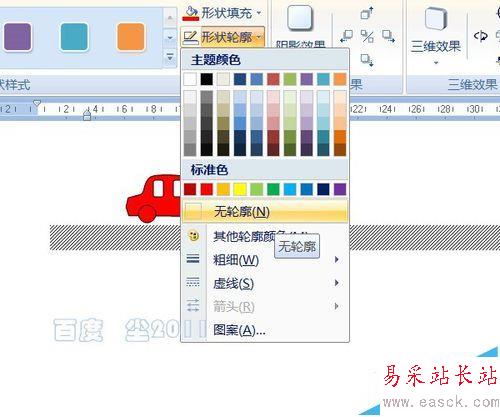

6、在形狀輪廓中選擇“無輪廓”，將矩形的線條去除。

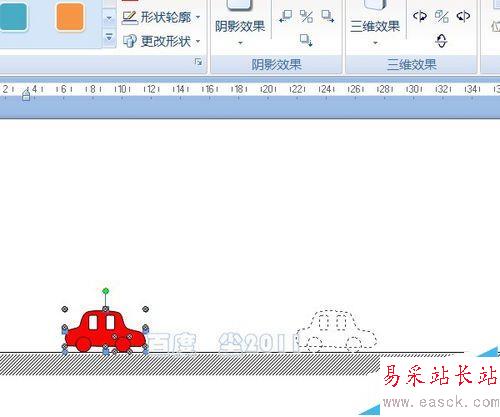

7、按住shift鍵，用直線工具在矩形上方拉出地面的實線。選擇小車，按住shift鍵拖動一角的變形點向內，使其同比例縮小。按住Ctrl鍵拖動，復制一輛小車。

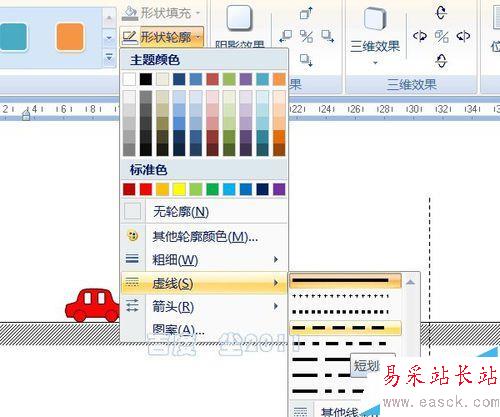

8、按住shift鍵，用直線工具在第二輛小車前方拉出一條直線，形狀輪廓——虛線——短劃線。

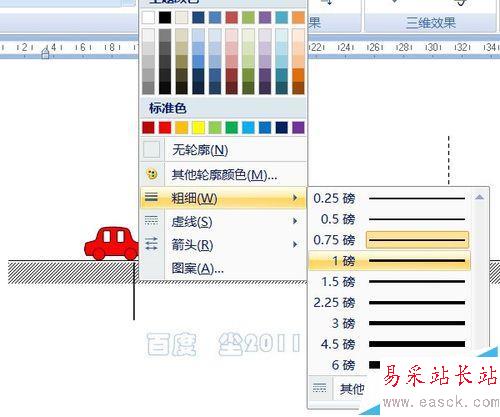

9、在第一輛小車前輪下拉出一根短直線作為標注的邊距，設置合適的粗細。

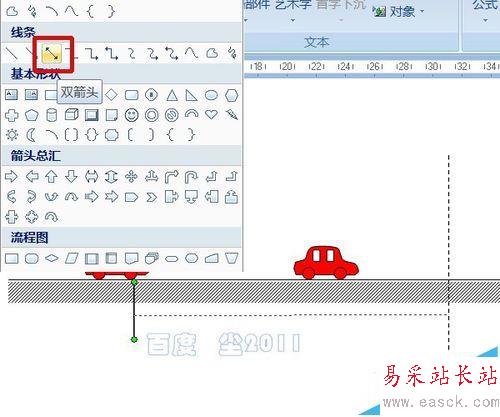

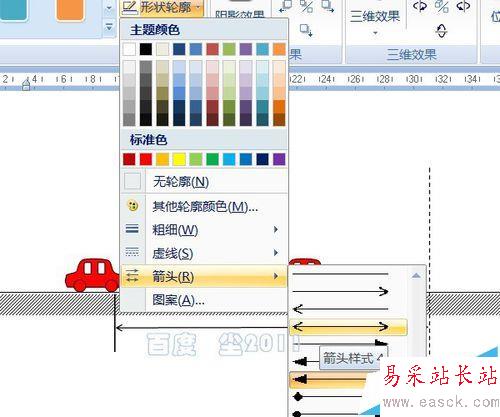

10、形狀工具中選擇“雙箭頭”，按住shift鍵畫在在兩根直線之間。形狀輪廓——箭頭中選擇“箭頭樣式4”。
