在Word2010文檔中，利用自選圖形庫提供的豐富的流程圖形狀和連接符可以制作各種用途的流程圖，制作步驟如下所述：

　　第1步：打開Word2010文檔窗口，切換到“插入”功能區。在“插圖”分組中單擊“形狀”按鈕，并在打開的菜單中選擇“新建繪圖畫布”命令，如圖1所示。

　　圖1 選擇“新建繪圖畫布”命令

　　小提示：也可以不使用畫布，而只直接在Word2010文檔頁面中直接插入形狀。

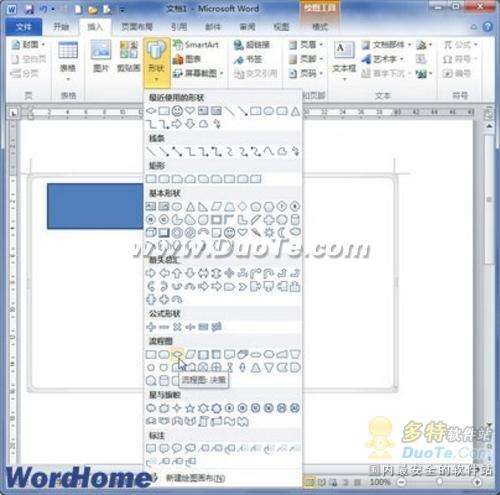

　　第2步：選中繪圖畫布，在“插入”功能區的“插圖”分組中單擊“形狀”按鈕，并在“流程圖”類型中選擇插入合適的流程圖。例如選擇“流程圖：過程”和“流程圖：決策”，如圖2所示。

　　圖2 選擇插入流程圖形狀

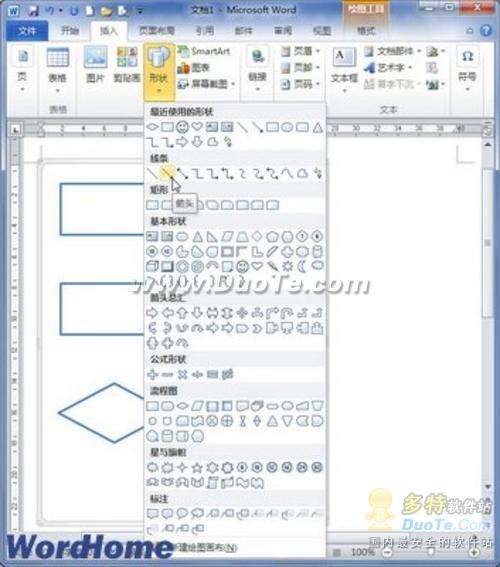

　　第3步：在Word2010“插入”功能區的“插圖”分組中單擊“形狀”按鈕，并在“線條”類型中選擇合適的連接符，例如選擇“箭頭”和“肘形箭頭連接符”，如圖3所示

　　圖3 選擇連接符

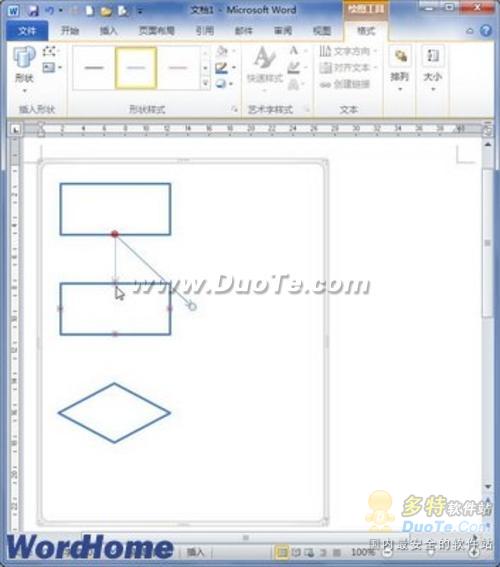

　　第4步：將鼠標指針指向第一個流程圖圖形(不必選中)，則該圖形四周將出現4個紅色的連接點。鼠標指針指向其中一個連接點，然后按下鼠標左鍵拖動箭頭至第二個流程圖圖形，則第二個流程圖圖形也將出現紅色的連接點。定位到其中一個連接點并釋放左鍵，則完成兩個流程圖圖形的連接，如圖4所示。

　　圖4 Word2010中連接流程圖圖形

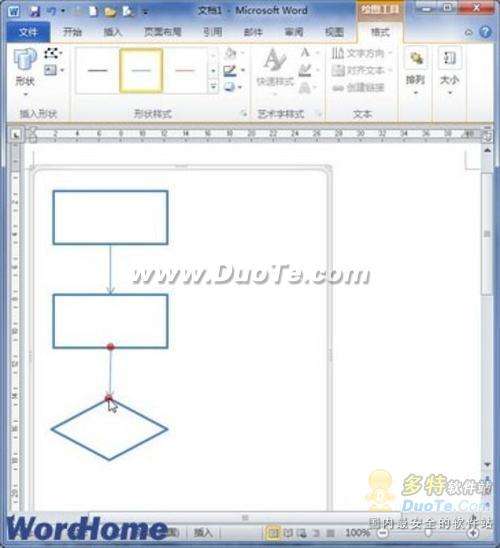

　　第5步：重復步驟3和步驟4連接其他流程圖圖形，成功連接的連接符兩端將顯示紅色的圓點，如圖5所示。

　　圖5 成功連接流程圖圖形

　　第6步：根據實際需要在流程圖圖形中添加文字，完成流程圖的制作。
